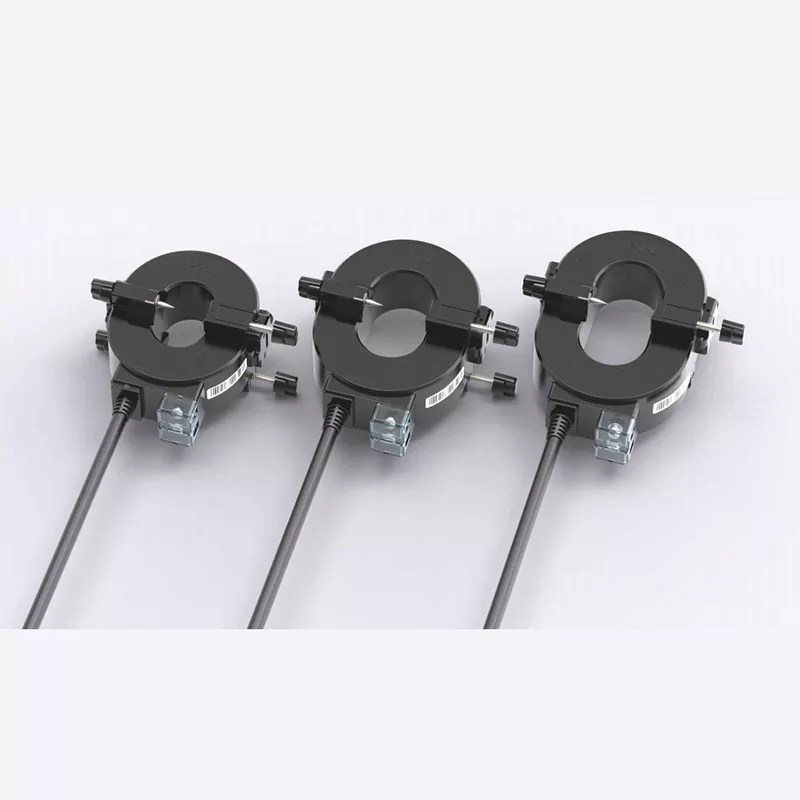

Transformateur de courant étanche extérieur CTHW9est conçu pour une acquisition de courant fiable dans les systèmes de distribution d'énergie basse tension, en particulier là où l'exposition extérieure, les limitations de mise à niveau et le fonctionnement continu sont des préoccupations majeures. En tant que fabricant et fournisseur professionnel en Chine,Junray Électriquedéveloppe la série CTHW9 avec une structure à noyau divisé, un mécanisme de verrouillage symétrique à double vis, un noyau en acier au silicium à haute perméabilité et une protection IP65 pour prendre en charge une surveillance précise sans nécessiter de démontage de câble ou d'arrêt du système.
La demande croissante de gestion intelligente de l’électricité a rendu essentielle une mesure fiable du courant dans les installations industrielles, les bâtiments commerciaux, les boîtiers de distribution extérieurs et les réseaux électriques intelligents. Les transformateurs de courant traditionnels peuvent être difficiles à installer lorsque les câbles existants ne peuvent pas être déconnectés ou lorsque l'équipement fonctionne en continu.
Le transformateur de courant étanche CTHW9 Outdoor répond à ces défis grâce à une structure d'installation à pince et une construction résistante aux intempéries. Ses multiples options d'ouverture prennent en charge des câbles basse tension de différents diamètres, tandis que le noyau en acier au silicium à grains orientés à haute perméabilité permet une acquisition de courant stable. Selon la configuration, le transformateur peut prendre en charge des applications de mesure avec une précision de classe 0,5 ou de classe 1 ou être personnalisé pour la détection de courant résiduel homopolaire.
Un transformateur de courant, communément appelé TC, convertit le courant circulant dans un conducteur primaire en un signal secondaire mesurable qui peut être utilisé par les compteurs, les systèmes de surveillance, les équipements de protection et les plateformes intelligentes de gestion de l'énergie.
LeTransformateur de courant étanche extérieur CTHW9est spécialement développé pour les applications de surveillance et de modernisation des câbles basse tension. Contrairement aux TC traversants classiques qui peuvent nécessiter une déconnexion du câble ou une modification substantielle, sa construction à noyau divisé permet au dispositif d'être ouvert, positionné autour d'un câble existant et fermé en toute sécurité.
Cela le rend particulièrement utile lorsque l’infrastructure électrique doit rester opérationnelle. Les lignes de production industrielles, les installations commerciales, les centres logistiques et les systèmes de distribution extérieurs peuvent donc introduire des points de surveillance de courant supplémentaires avec beaucoup moins de perturbations.
Selon les informations produit de Junray Electrical, la série CTHW9 est conçue pour des applications telles que la mesure de la distribution d'énergie basse tension, la surveillance de la consommation d'énergie, la protection contre les courants résiduels, la surveillance de l'alimentation en cas d'incendie et les systèmes de distribution d'énergie intelligents.
Le CTHW9 utilise un mécanisme de verrouillage symétrique à double vis. Lors de l'installation, les deux côtés peuvent être serrés alternativement, ce qui permet de répartir uniformément la force mécanique dans le boîtier du transformateur.
Cette conception favorise un contact étroit au niveau de l'interface centrale et réduit les problèmes d'alignement potentiels. Les broches de verrouillage aident également à empêcher le transformateur de glisser ou de tourner autour du câble, ce qui est particulièrement utile dans les environnements sujets aux vibrations des moteurs, ventilateurs et autres équipements.
Différents systèmes électriques utilisent des diamètres de câble différents, de sorte qu'un TC unique est rarement pratique. La série CTHW9 propose différentes tailles d'ouverture interne pour s'adapter à différents câbles basse tension.
Le transformateur utilise un noyau en acier au silicium à grains orientés avec une perméabilité magnétique élevée et une faible perte magnétique. Cela prend en charge une large plage de fonctionnement linéaire et permet de maintenir des performances de mesure stables dans des environnements où des interférences électromagnétiques peuvent être présentes.
Pour les applications de mesure, le CTHW9 peut être configuré pour l'acquisition de courant de classe 0,5 ou de classe 1. Pour les projets axés sur la protection, il peut également être personnalisé en tant que transformateur de courant homopolaire pour la détection du courant résiduel.
Les équipements électriques extérieurs doivent résister à l’humidité, à la poussière, aux changements de température et à une exposition environnementale à long terme. Le CTHW9 utilise un plastique technique ignifuge à haute résistance pour son boîtier et un enrobage interne en résine époxy sous vide.
La structure certifiée IP65 qui en résulte offre une protection contre la pénétration de poussière et les jets d'eau, aidant ainsi le transformateur à fonctionner de manière fiable dans les boîtes de distribution extérieures, les installations industrielles, les tunnels souterrains et les gaines électriques humides.
Le CTHW9 intègre également plusieurs détails orientés installation :
Lors de l’achat d’un transformateur de courant, les ingénieurs électriciens doivent évaluer un courant supérieur au courant nominal. La taille de l'ouverture, la précision, la fonction prévue, l'environnement d'installation et la configuration secondaire déterminent tous si un TC est approprié pour un projet spécifique.
| Article | Caractéristiques du CTHW9 | Valeur d'application typique |
|---|---|---|
| Type de produit | Transformateur de courant à noyau divisé étanche pour l'extérieur | Surveillance des câbles basse tension |
| Plage actuelle | Env. 5A–4000A, selon le modèle | Circuits petits à forts courants |
| Précision | Classe 0,5 ou Classe 1 pour les configurations de comptage | Surveillance et mesure de l'énergie |
| Matériau de base | Acier au silicium à grains orientés | Performances magnétiques stables |
| Indice de protection | IP65 | Environnements extérieurs et humides |
| Installation | Conception à pince à noyau divisé | Modernisation du système existant |
| Personnalisation | Paramètres de rapport, d'ouverture, de sortie et homopolaire | Exigences spécifiques au projet |
Étant donné que les paramètres électriques exacts dépendent du modèle et de l'application sélectionnés, les acheteurs doivent confirmer le rapport de courant requis, le diamètre extérieur du câble, la sortie secondaire, la classe de précision et les exigences de protection avant de passer une commande.
La combinaison d'une installation à cœur divisé et de la protection de l'environnement rend le CTHW9 adapté à un large éventail de scénarios de surveillance de l'alimentation.
Les usines et les bâtiments commerciaux plus anciens peuvent disposer de systèmes de distribution fonctionnels sans compteurs secondaires suffisants. L'installation de TC supplémentaires peut fournir des données de courant au niveau du circuit sans modification importante des câbles existants.
Les lignes de production, les compresseurs d'air, les équipements utilitaires et autres charges électriques importantes peuvent être surveillés individuellement. Les données actuelles peuvent ensuite prendre en charge les statistiques énergétiques, l’analyse de la charge et les améliorations de l’efficacité énergétique.
Lorsqu'il est configuré comme transformateur de courant homopolaire, l'appareil peut détecter le courant résiduel et fonctionner avec un équipement de protection contre les fuites. Cela le rend utile pour la surveillance de la sécurité électrique.
Les circuits électriques de sécurité incendie nécessitent une surveillance fiable des conditions de fonctionnement. CTHW9 peut être intégré dans des architectures de surveillance qui suivent le courant et le courant résiduel dans les circuits de distribution concernés.
Les transformateurs de courant sont des composants de détection fondamentaux pour les systèmes d'alimentation numériques. Les signaux de mesure CTHW9 peuvent être intégrés aux plates-formes de surveillance de l'alimentation et aux terminaux IoT pour prendre en charge la collecte de données à distance, l'analyse des tendances et la détection précoce des défauts.
La structure à noyau divisé est destinée à simplifier l'installation sur le terrain, mais les travaux électriques doivent toujours être effectués par du personnel dûment qualifié conformément aux procédures de sécurité applicables.
Une exigence de sécurité importante est que le circuit secondaire d'un transformateur de courant ne doit pas être laissé en circuit ouvert pendant que le circuit primaire est sous tension. Une haute tension induite peut créer de graves risques pour la sécurité. Des procédures appropriées de court-circuit et de test du TC doivent donc être suivies pendant l'installation et la maintenance.
Pour les ingénieurs et les équipes d'approvisionnement comparant les fournisseurs de transformateurs de courant, les facteurs suivants doivent être vérifiés avant de sélectionner un modèle :
Un professionnelFabricant chinois de transformateur de courantdevrait également être en mesure de fournir une assistance technique à la sélection plutôt que de simplement fournir un composant standard.
Un projet de modernisation du parc logistique intelligent à Xiaoshan, Hangzhou, démontre la valeur de la technologie de détection de courant à cœur divisé dans une installation en exploitation. Le site contenait 172 circuits de distribution basse tension et avait des coûts annuels d'électricité dépassant 3,2 millions de RMB. Étant donné que les opérations de chaîne du froid et le tri automatisé ne pouvaient tolérer des pannes prolongées, les méthodes traditionnelles de mise à niveau par déconnexion des câbles étaient peu pratiques.
Le projet a utilisé des transformateurs de courant à noyau divisé pour établir une surveillance au niveau du circuit sans interrompre l'alimentation. Le système résultant a pris en charge la comptabilité électrique zonale, les alertes de charge anormale et l'analyse de la consommation d'énergie.
| Facteur de projet | Résultat rapporté |
|---|---|
| Points de surveillance | 172 circuits basse tension |
| Temps d'installation moyen | Environ 8 minutes par unité |
| Réduction des coûts de rénovation | Environ 35% |
| Économies d'énergie mensuelles | Environ 18 000 kWh |
| Économies annuelles projetées sur les coûts d’électricité | Plus de 200 000 RMB |
| Intégrité du CT après rénovation | 100% à partir de juillet 2026 |
Le projet illustre un principe important : pour une installation en exploitation, la valeur d'un transformateur de courant ne se limite pas à la précision des mesures. L'efficacité de l'installation, la continuité du système, l'adaptabilité de l'espace, la protection de l'environnement et la compatibilité avec les plates-formes de surveillance intelligentes peuvent toutes influencer la valeur totale du projet.
Pour les équipements de surveillance électrique, une qualité de fabrication constante est essentielle car des erreurs de mesure ou des problèmes d’isolation peuvent affecter les fonctions de surveillance et de protection en aval.
Junray Électrique déclare que sa série CTHW9 est soumise à des tests avant expédition, notamment un étalonnage de précision, des tests de tenue à la tension à fréquence industrielle et des contrôles des performances d'isolation. La société propose également une personnalisation des rapports de courant, des dimensions d'ouverture, des configurations de sortie et des paramètres homopolaires.
Le produit est pris en charge par une équipe technique professionnelle pour la sélection du modèle et l'assistance technique après-vente, et la garantie du produit indiquée est d'un an. Ces facteurs peuvent être particulièrement utiles pour les entrepreneurs en ingénierie et les distributeurs qui achètent des transformateurs de courant pour plusieurs configurations de projets.
Le CTHW9 combine un boîtier en plastique technique ignifuge avec un enrobage en résine époxy sous vide et un indice de protection IP65. Sa construction scellée aide à protéger les composants internes de la poussière, de l'humidité et de la corrosion dans les installations extérieures appropriées.
Non. Sa structure à noyau divisé est conçue pour se fixer autour d'un câble basse tension existant, ce qui peut simplifier considérablement les projets de rénovation où la coupe du câble ou une interruption prolongée de l'alimentation n'est pas souhaitable.
Selon le modèle et la configuration sélectionnés, la série est conçue pour les applications d'acquisition de courant allant d'environ 5 A à 4 000 A. Le rapport correct doit être sélectionné en fonction des exigences réelles du circuit.
Oui. Le produit peut être personnalisé en tant que transformateur de courant homopolaire pour la détection de courant résiduel et peut être associé à un équipement approprié de protection contre les fuites ou de surveillance de la sécurité incendie.
Mesurez le diamètre extérieur réel du câble et sélectionnez une ouverture qui permet au câble de reposer correctement dans le CT sans jeu excessif ni interférence mécanique. Pour une sélection spécifique au projet, consultez le fabricant avec les dimensions des câbles et les exigences actuelles.
Oui. Junray Electrical indique que les rapports de courant, les tailles d'ouverture, les configurations de sortie et les paramètres homopolaires peuvent être personnalisés en fonction des exigences du projet.
LeTransformateur de courant étanche extérieur CTHW9combine une installation à noyau divisé, un verrouillage symétrique à double vis, une technologie de noyau magnétique à haute perméabilité, une protection IP65 et des options de configuration flexibles pour relever les défis pratiques de la surveillance moderne de l'alimentation basse tension. Sa capacité à prendre en charge des projets de rénovation sans démontage de câbles le rend particulièrement adapté aux installations industrielles, aux bâtiments commerciaux, aux systèmes de distribution extérieurs, aux projets de gestion de l'énergie et aux applications d'alimentation intelligente.
Pour les acheteurs recherchant un produit fiableFournisseur, fabricant ou usine en Chinepour les solutions de transformateurs de courant personnalisées, Junray Electrical peut fournir des conseils de sélection de produits et une personnalisation orientée projet. Si vous envisagez un nouveau système de surveillance de l'énergie ou la mise à niveau d'un réseau de distribution existant,Contactez-nousavec votre rapport de courant, le diamètre de votre câble, vos exigences de précision, votre environnement d'installation et votre scénario d'application pour recevoir une solution CTHW9 appropriée et une assistance technique professionnelle.
