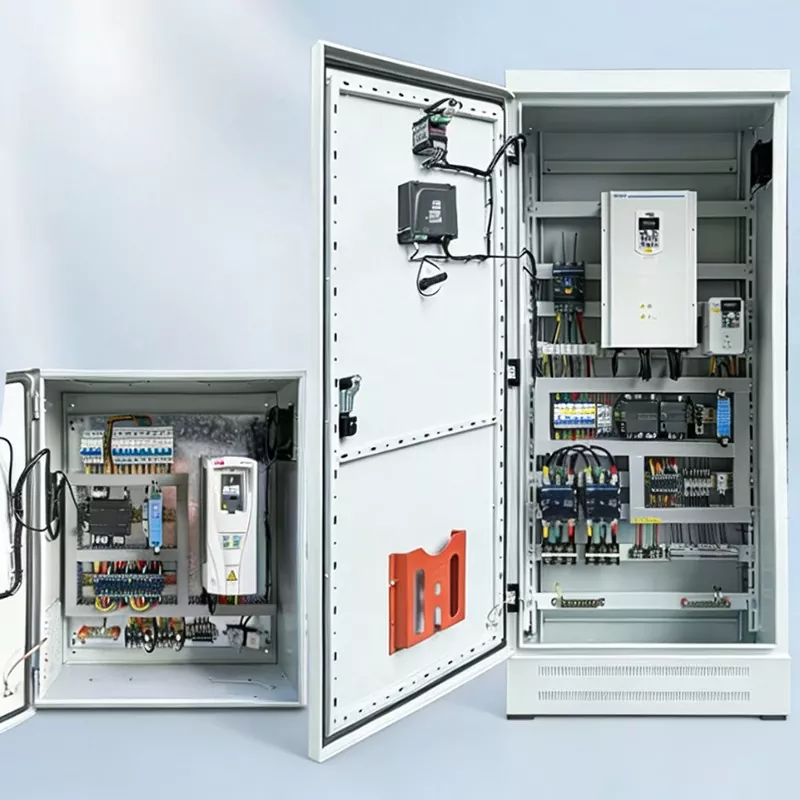

Armoire de commande à fréquence variable

L'armoire de commande électrique à fréquence variable Junray est une solution intelligente de contrôle de la vitesse du moteur spécialement conçue pour les applications industrielles et municipales nécessitant une régulation précise du débit, de la pression ou de la vitesse. En ajustant automatiquement la vitesse du moteur en fonction des conditions de charge réelles, il permet des économies d'énergie de 30 à 50 % par rapport au fonctionnement à fréquence fixe. Les caractéristiques comprennent une régulation de vitesse continue de 0 à 50 Hz, un contrôle automatique en boucle fermée PID pour une pression constante ou un débit constant, un démarrage/arrêt progressif pour éliminer les chocs mécaniques et les coups de bélier, des modes de sauvegarde VFD/fréquence secteur commutables et des protections complètes contre les surcharges, les surintensités, les surtensions et les sous-tensions. Convient aux pompes à eau, aux ventilateurs, aux compresseurs d'air, aux convoyeurs et à divers moteurs industriels dans les usines de fabrication, les installations de traitement des eaux usées, les systèmes CVC et l'automatisation des bâtiments. La puissance nominale varie de 0,75 kW à 500 kW avec une protection IP40, prenant en charge une installation au sol et murale. Conçu pour un fonctionnement continu 24h/24 et 7j/7 dans des environnements industriels exigeants.

Les principaux avantages de l’armoire de commande à fréquence variable

Contrôle intelligent de la vitesse : il peut ajuster automatiquement la vitesse du moteur en fonction des changements de charge. Par exemple, pour les pompes à eau, lorsque la consommation d'eau est faible, la vitesse sera automatiquement réduite pour éviter un fonctionnement continu à pleine charge, s'adaptant parfaitement aux charges fluctuantes.

Économie d'énergie et réduction des coûts : par rapport à un fonctionnement à fréquence fixe, il peut économiser 30 à 50 % des coûts d'électricité. Pour des équipements comme les pompes à eau et les ventilateurs qui fonctionnent en continu, au cours d’une année, plusieurs milliers, voire dizaines de milliers de dollars en coûts d’électricité peuvent être économisés. Les bénéfices à long terme sont extrêmement élevés.

Démarrage progressif : fonction de protection du moteur pendant le démarrage progressif. Lors du démarrage, le courant augmente progressivement, sans le courant de démarrage important de fréquence fixe, ce qui n'endommagera pas le moteur ni n'impactera le réseau électrique, prolongeant considérablement la durée de vie du moteur.

Protection multiple : protection stable et fiable contre les surcharges, les surintensités, les surtensions et les sous-tensions. Lorsque le moteur fonctionne mal, il peut s'arrêter automatiquement, protégeant le moteur et le module de conversion de fréquence, évitant ainsi les dommages à l'équipement et garantissant la stabilité et la fiabilité.

Télécommande : la surveillance intelligente prend en charge la télécommande et la surveillance intelligente. Il peut ajuster à distance la vitesse, afficher les données d'exploitation et éviter les opérations sur site, ce qui rend la gestion plus pratique.

Spécifications techniques

Affichage détaillé de l'artisanat

1. Module de fréquence variable : module de fréquence variable de haute qualité, avec contrôle précis de la vitesse et fonctionnement stable ;

2. Fonction de démarrage progressif : démarrage progressif, réduisant le courant de démarrage et protégeant le moteur ;

3. Protections multiples : protections contre les surcharges, les surintensités, les surtensions et les sous-tensions, garantissant la stabilité et la fiabilité ;

4. Conception de dissipation thermique et de ventilation : l'armoire de commande à fréquence variable est équipée de canaux de dissipation thermique dédiés, qui peuvent éliminer rapidement la chaleur de fonctionnement et assurer le fonctionnement stable du module à fréquence variable ;

5. Processus de câblage standard : séparation des lignes d'alimentation et de signal, câblage horizontal et vertical, facilitant la maintenance et assurant la sécurité et la standardisation.

Scénarios d'application

L'armoire de commande à fréquence variable est largement applicable et peut être utilisée dans divers scénarios :

Contrôle de pompe à eau : régulation de vitesse à fréquence variable pour les pompes d'alimentation en eau et les pompes à eaux usées, permettant des économies d'énergie et une réduction de la consommation ;

Contrôle du ventilateur : régulation de vitesse à fréquence variable pour les ventilateurs et les ventilateurs, permettant d'économiser de l'énergie et de réduire la consommation ;

Compresseur d'air : Contrôle de fréquence variable pour les compresseurs d'air, permettant d'économiser de l'énergie et de réduire la consommation ;

Bande transporteuse : Régulation de vitesse à fréquence variable pour les convoyeurs, réglage de la vitesse ;

Autres moteurs industriels : Divers moteurs industriels nécessitant une régulation de vitesse.

Aperçu du projet de rénovation

I. Profil du projet

Ce projet consiste à améliorer les économies d'énergie d'une usine de traitement des eaux usées municipales à grande échelle. L'équipement de base de l'installation comprend des ventilateurs Roots pour l'aération, des pompes de relevage des eaux usées et des ensembles de pompes de retour. À l'origine, tous les équipements reposaient sur des méthodes de démarrage direct ou étoile-triangle et utilisaient un étranglement par vanne pour la régulation du débit. L'équipement fonctionnait en continu à pleine vitesse constante, ce qui entraînait des surtensions de démarrage importantes, une incapacité à régler la pression de l'eau ou le débit d'air et un gaspillage d'énergie important. De plus, le système souffrait de coups de bélier dans les pipelines, de bruits et de vibrations excessifs des ventilateurs, de taux de panne d'équipement élevés et de coûts d'exploitation et d'entretien importants.

Pour obtenir une régulation continue de la vitesse, une pression et un débit constants, un approvisionnement en énergie à la demande et une consommation d'énergie réduite, une modernisation complète des soufflantes et des pompes haute puissance de l'usine a été entreprise. Des armoires de commande intelligentes à entraînement à fréquence variable (VFD) ont été installées partout, reliées à un système de contrôle central PLC pour un réglage automatique de la vitesse, garantissant ainsi un fonctionnement intelligent, économe en énergie et stable de l'usine.

II. Problèmes avant les rénovations

Perte d'énergie excessive : le fonctionnement à vitesse constante et à la fréquence de ligne signifiait que l'équipement fonctionnait à pleine charge, quelle que soit la qualité ou le volume réel de l'eau, ce qui entraînait un gaspillage d'énergie important pendant les périodes de faible charge.

Courant de surtension de démarrage élevé : le démarrage étoile-triangle a provoqué un choc mécanique, entraînant fréquemment des fluctuations de tension du réseau, des dommages mécaniques et une défaillance prématurée des roulements et des accouplements.

Mauvaise précision de la régulation du processus : le débit d'air et la pression de l'eau étaient régulés via un étranglement manuel des vannes, ce qui entraînait un décalage et une faible précision ; cela a entraîné des niveaux d'oxygène dissous instables dans les réservoirs biochimiques et des performances de traitement des eaux usées incohérentes.

Coups de bélier, vibrations et bruit importants : un démarrage et un arrêt rapides à la fréquence de ligne ont provoqué des effets de coups de bélier importants, entraînant des canalisations desserrées ou des fuites, tandis que les vibrations et le bruit du ventilateur dépassaient les limites autorisées.

Durée de vie courte de l'équipement et maintenance fréquente : un fonctionnement à haute vitesse à long terme avec des chocs mécaniques accélère l'usure des moteurs, des corps de pompe et des soufflantes, entraînant des coûts annuels élevés de réparation et de remplacement et des interruptions de production dues aux temps d'arrêt.

III. Plan de configuration de l'équipement

Sur la base des caractéristiques de charge des soufflantes et des pompes de l'usine et des exigences d'économie d'énergie, des armoires de commande VFD intelligentes personnalisées ont été installées sur site. Ces armoires prennent en charge les configurations de contrôle « un-à-un » et « un-à-plusieurs » et sont dotées d'une régulation automatique de pression/débit constant basée sur le PID, d'une intégration de système de contrôle central et d'une commutation transparente entre le fonctionnement à fréquence de ligne et à fréquence variable, garantissant ainsi l'adéquation aux opérations de processus continues 24 heures sur 24. Spécifications de l'équipement de base

Type d'équipement : Armoire de commande intelligente basse tension à fréquence variable (dédiée aux ventilateurs/pompes)

Système compatible : système de distribution d'énergie basse tension CA triphasé 380 V

Puissance de contrôle : 15 kW à 75 kW (adaptation à plusieurs niveaux pour divers groupes de pompes et équipements de ventilateur)

Méthode de contrôle de la vitesse : régulation de vitesse en douceur et en continu de 0 à 50 Hz ; Ajustement automatique intelligent en boucle fermée PID

Modes de fonctionnement : commutable entre les modes de sauvegarde VFD automatique, VFD manuel et fréquence secteur (dérivation)

Fonctions de verrouillage : prend en charge la communication de contrôle central PLC, la mise en réseau à distance RS-485, le téléchargement de données et le démarrage/arrêt automatique

Fonctions de protection : protection contre les surtensions, les sous-tensions, les surintensités, les surcharges, les pertes de phase, les surchauffes, les courts-circuits et le décrochage

Fonctions auxiliaires : démarrage/arrêt progressif (sans choc), enregistrement des défauts, retour d'alarme et commutation d'urgence à la fréquence secteur

IV. Points saillants de la modernisation

Contrôle de la vitesse basé sur la demande pour une efficacité énergétique maximale : ajuste automatiquement la vitesse de rotation en fonction des débits d'entrée et des données sur l'oxygène dissous dans les réservoirs biochimiques ; fonctionne à basses fréquences pendant les périodes de faible charge, éliminant ainsi le gaspillage d'énergie associé à un fonctionnement constant à pleine vitesse et à la fréquence du secteur.

Démarrage progressif sans choc : accélère en douceur à partir de 0 Hz sans courant d'appel ; élimine les fluctuations du réseau, les chocs mécaniques et les coups de bélier dans les pipelines, protégeant ainsi les moteurs et l'infrastructure de tuyauterie.

Contrôle de processus précis et stable : la régulation PID en boucle fermée garantit une pression et un débit stables ; maintient un débit d'air et une pression d'eau constants, stabilise les conditions de traitement biochimique et améliore considérablement le taux de conformité des eaux usées traitées.

Sauvegarde double mode (secteur/VFD) : la commutation à une touche du fonctionnement à la fréquence du secteur en cas de défaut du VFD évite les temps d'arrêt et garantit le fonctionnement continu de la station d'épuration des eaux usées.

O&M à distance intelligent : s'intègre au système de contrôle central de l'usine pour une surveillance en temps réel des paramètres de fonctionnement et des alertes de panne ; réduit le besoin d’inspections manuelles et permet une gestion intelligente et sans personnel.

V. Résultats opérationnels post-rénovations

Économies d'énergie significatives : l'équipement réduit automatiquement la fréquence en fonction de la charge, atteignant un taux d'économie d'électricité global de 30 à 40 % et réduisant considérablement les coûts mensuels de production d'électricité.

Durée de vie prolongée de l'équipement : le démarrage/arrêt progressif sans choc et le fonctionnement fluide à basse vitesse réduisent considérablement l'usure des moteurs, des roulements et des réseaux de tuyauterie, réduisant ainsi le taux de défaillance de l'équipement de plus de 80 %. Performances et conformité stables des processus : la pression de l'eau et le débit d'air restent constants et contrôlables, améliorant ainsi la stabilité des processus de traitement des eaux usées et garantissant que la qualité des effluents répond constamment aux normes tout en évitant les risques associés aux fluctuations des processus.

Stabilité améliorée du réseau électrique : élimine les surtensions de démarrage à courant élevé ; assure une tension de jeu de barres stable sans chutes de tension instantanées ni déclenchements intempestifs des disjoncteurs en amont.

Coûts d'exploitation et de maintenance considérablement réduits : présente de faibles taux de défaillance des équipements et une usure minimale, éliminant ainsi le besoin d'un entretien fréquent ; Les capacités de surveillance à distance et d’alerte précoce réduisent considérablement la charge de travail manuelle pour les opérations et la maintenance.

VI. Résumé du cas

Les armoires de commande à fréquence variable représentent la solution de contrôle optimale en matière d'économie d'énergie pour des applications telles que les pompes à eau, les ventilateurs, les systèmes de climatisation centraux, les chaînes d'assemblage industrielles, l'approvisionnement en eau à pression constante et le traitement des eaux usées. Par rapport aux méthodes étoile-triangle ou de démarrage progressif, elles offrent des avantages clés, notamment une régulation continue de la vitesse, un contrôle précis du processus, des économies d'énergie substantielles, un démarrage et un arrêt progressifs sans à-coups et une intégration de système intelligente. Ils résolvent non seulement les risques de sécurité associés au démarrage des équipements, mais optimisent également les processus de production et réduisent les coûts d'électricité, ce qui en fait un élément standard et essentiel pour les rénovations économes en énergie dans les secteurs industriels et municipaux.
