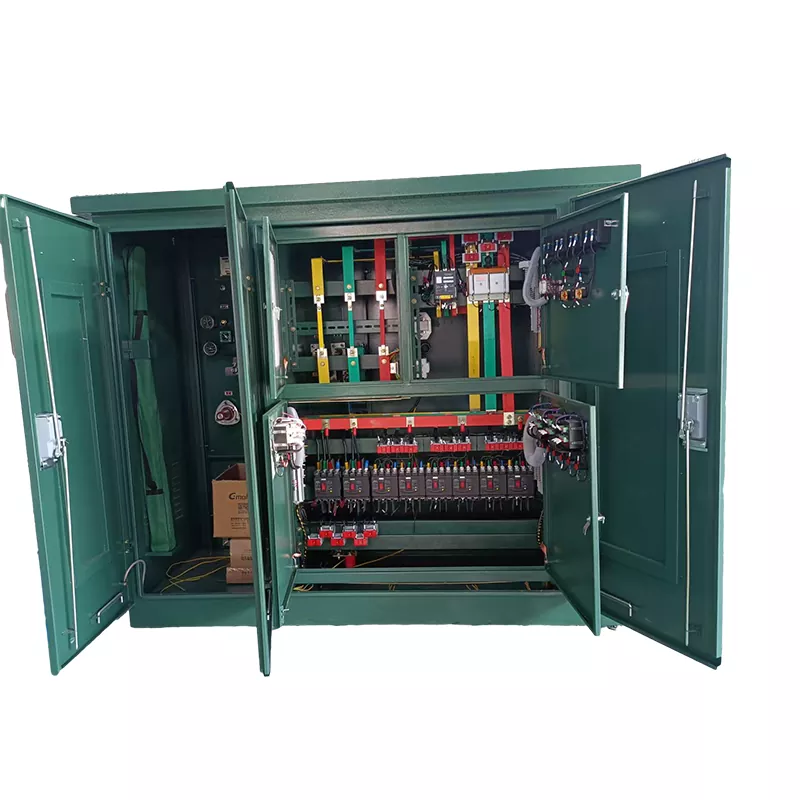

Sous-station de style américain

Pour des scénarios tels que la distribution d'électricité en milieu rural, l'alimentation électrique temporaire sur de petits chantiers de construction et les petites centrales photovoltaïques dans de petits espaces extérieurs, l'espace est souvent limité et le budget serré. Cependant, les transformateurs en boîtier de style européen sont de taille relativement grande, ce qui rend difficile leur placement flexible, même dans de petits espaces extérieurs, ce qui entraîne des coûts d'occupation du sol élevés. Dans le même temps, les prix des transformateurs en boîtier de style européen sont relativement élevés, ce qui entraîne des coûts d'approvisionnement importants pour les petits projets et entraîne des déchets inutiles. La sous-station de style américain, avec sa taille extrêmement compacte et son prix abordable, répond parfaitement aux exigences fondamentales de la distribution d'énergie extérieure à petite échelle, la rendant plus pratique et plus rentable pour la distribution d'énergie extérieure à petite échelle.

Spécifications techniques

Quels sont les principaux avantages de cet appareil ?

Conception ultra-compacte, économisant 40 % d'espace : avec une structure de boîtier compacte, par rapport aux transformateurs en boîtier de style européen, le volume est directement réduit de 40 %, réduisant considérablement l'occupation de l'espace. Il ne nécessite pas d'occuper trop de terrain extérieur, s'adaptant parfaitement aux petits scénarios extérieurs avec un espace limité tels que les zones rurales et les petites communautés résidentielles, économisant efficacement les coûts fonciers et permettant un déploiement sans avoir besoin de rénovation du site.

Rentabilité élevée, baisse de prix de 30 % : en éliminant les conceptions redondantes et en se concentrant sur les exigences fondamentales de la petite distribution d'énergie extérieure, par rapport aux transformateurs en boîtier de style européen, le prix est réduit de 30 %. Il n'est pas nécessaire de dépenser une somme importante pour acheter des transformateurs en boîtier de style européen. Avec des coûts inférieurs, une petite distribution électrique extérieure stable peut être obtenue, réduisant considérablement les budgets d'approvisionnement et améliorant la rentabilité des petits projets.

Intégration préinstallée, déploiement rapide, gain de temps : comme les transformateurs en boîtier de style européen, tous les équipements sont préinstallés et débogués en usine. Aucune construction complexe sur site n’est requise. Après avoir été amené sur le site, il suffit de connecter les lignes et il peut être mis en service. Le déploiement peut être réalisé en quelques jours seulement, s'adaptant parfaitement à la distribution électrique temporaire des petits chantiers de construction, à la distribution électrique de secours et à d'autres petits projets nécessitant une mise en œuvre rapide.

Protection extérieure IP54, adaptée à divers environnements extérieurs : la sous-station de style américain a un niveau de protection extérieure professionnelle IP54. La boîte adopte une conception scellée, qui peut efficacement empêcher l'eau et la poussière, résister à l'exposition au soleil extérieur, à la pluie et à l'invasion de la poussière, empêcher les composants internes de se mouiller et d'accumuler la poussière et de s'endommager, garantissant un fonctionnement stable de l'équipement sur les chantiers de construction ruraux et extérieurs et autres environnements complexes, sans avoir besoin d'installations de protection supplémentaires.

Exclusif pour la distribution d'énergie à petite échelle, plus grande adaptabilité : spécialement conçue pour les petits scénarios de distribution d'énergie en extérieur, aucune configuration de grande capacité n'est requise. Il s'adapte parfaitement à la distribution d'énergie rurale, aux petites centrales photovoltaïques, aux petites zones résidentielles et aux besoins de distribution d'énergie d'autres scénarios à petite échelle. Il ne gaspille pas de capacité et correspond précisément à la demande réelle en électricité, évitant ainsi le gaspillage de ressources.

Assurer la sécurité de la distribution électrique extérieure à petite échelle

Junray Electrical accorde une grande attention au raffinement des détails du produit. Chaque conception est adaptée pour répondre aux exigences d’une exploitation extérieure à petite échelle. Avec la qualité comme garantie, l'équipement peut fonctionner de manière stable pendant une longue période, éliminant ainsi les problèmes d'approvisionnement. Il adopte une structure ultra-compacte, réduisant le volume tout en assurant une disposition raisonnable des composants internes, sans affecter les performances de l'équipement. La sous-station de style américain utilise un traitement de revêtement en poudre anti-âge spécifique à l'extérieur, résistant au soleil et à la pluie. Même lorsqu'il est utilisé à l'extérieur pendant une longue période, il ne se décolle pas et ne rouille pas, prolongeant ainsi la durée de vie de l'équipement. Il est équipé d'un système de refroidissement et de ventilation dédié, qui peut éliminer rapidement la chaleur générée par le fonctionnement du transformateur, empêchant ainsi le vieillissement des composants dû à la surchauffe et assurant le fonctionnement stable de l'équipement. La conception globale sépare les circuits de puissance et de contrôle, avec un câblage soigné, qui non seulement est conforme aux normes de sécurité mais facilite également la maintenance ultérieure, réduisant ainsi les coûts d'exploitation et de maintenance.

Scénarios applicables

Avec sa taille compacte, sa rentabilité élevée et ses avantages de déploiement rapide, la sous-station de style américain est largement applicable à divers scénarios de distribution d'énergie extérieure à petite échelle. Il peut être directement mis en service sans modifications supplémentaires, ce qui en fait le premier choix exclusif pour la distribution d'énergie extérieure à petite échelle. Dans les scénarios de distribution d'électricité rurale, il convient à la distribution d'énergie extérieure à petite échelle dans les zones rurales, garantissant un approvisionnement électrique stable aux villageois. Dans les scénarios de petits chantiers de construction, il convient à la distribution d'énergie temporaire sur les petits chantiers de construction, avec un déploiement rapide et répondant aux besoins d'alimentation électrique de la construction. Dans les petits scénarios photovoltaïques, il convient aux exigences des boîtes de distribution d'énergie des petites centrales photovoltaïques, avec une protection fiable et un fonctionnement stable. Dans les scénarios de petites zones résidentielles, il convient à la distribution d'énergie extérieure des petites zones résidentielles, économisant de l'espace et des coûts et garantissant l'approvisionnement en électricité des résidents.

Production et personnalisation

Junray Electrical est un fabricant, fournisseur et usine de sous-stations professionnelles de style américain en Chine. Nous suivons strictement la norme américaine pour les boîtiers de transformateurs dans notre production. Chaque boîtier de transformateur est soumis à des tests de mise sous tension, à des tests de tension de tenue et à des tests de protection pour garantir un fonctionnement stable et sûr, avec une qualité garantie. Il peut passer sans problème l'acceptation du projet. Nous proposons une personnalisation de la capacité (50kva à 1000kva) et une personnalisation des fonctions. En nous basant sur les besoins réels des clients en matière de distribution d'énergie extérieure à petite échelle, nous pouvons adapter des boîtiers de transformateur exclusifs de style américain pour répondre avec précision aux exigences de distribution d'énergie de différents scénarios à petite échelle, rendant le processus d'approvisionnement plus serein et l'utilisation plus rassurante.

Aperçu du projet de rénovation

Contexte du projet

Ce projet concerne la mise à niveau du réseau électrique et la rénovation d'un ancien complexe résidentiel dans la zone urbaine. Caractérisé par son âge et sa forte densité de population, le complexe reposait à l'origine sur une configuration de distribution comprenant des transformateurs traditionnels montés sur poteaux et des racks de commutation extérieurs. Les équipements existants souffraient d'un vieillissement important et d'une capacité insuffisante ; les lignes basse tension étaient excessivement longues, ce qui entraînait des écarts de tension importants. Pendant les périodes de pointe d'utilisation estivale, le système se déclenchait fréquemment en raison d'une grave surcharge du transformateur, ne parvenant pas à répondre aux demandes d'électricité des résidents en matière de climatisation, de bornes de recharge pour véhicules électriques et d'appareils électroménagers haute puissance.

Compte tenu des routes internes étroites du complexe, de l'aménagement paysager dense et du manque d'espace pour des salles de distribution à grande échelle, et en tenant compte de facteurs tels que l'empreinte au sol, le coût et le calendrier de construction, le projet utilise la sous-station compacte de type boîte de style américain ZGS11. Cette solution intégrée combine la commutation haute tension, la transformation de tension, la compensation basse tension et la distribution d'énergie en une seule unité, répondant ainsi efficacement aux défis tels que les difficultés d'expansion de capacité, les contraintes spatiales et les exigences de construction complexes typiques des zones urbaines plus anciennes.

Problèmes avant la rénovation

Grave pénurie de capacité : la capacité des anciens transformateurs montés sur poteau était insuffisante, entraînant de graves surcharges lors des pics de charge estivale, des surchauffes, des déclenchements et des pannes de courant fréquents.

Mauvaise qualité de tension du côté de la charge : les longs parcours de ligne basse tension entraînaient des pertes de ligne élevées et une basse tension du côté du consommateur, entraînant des difficultés de démarrage des appareils et des lumières vacillantes.

Taux de défaillance élevé dû au vieillissement des équipements : Les équipements aériens traditionnels étaient exposés aux éléments (vent, pluie, poussière, insectes), entraînant une dégradation de l'isolation et des risques importants de fuite électrique.

Manque d'espace de distribution dédié : la haute densité et l'espace ouvert limité ont rendu impossible la construction de fondations civiles pour des sous-stations de style européen ou des salles de distribution dédiées, limitant ainsi la disposition des équipements traditionnels.

O&M fastidieux : les équipements étaient dispersés et le câblage désorganisé, ce qui rendait le diagnostic des pannes difficile et les réparations d'urgence longues, ce qui entraînait un taux élevé de plaintes des résidents.

Plan de configuration de l'équipement

Pour répondre aux exigences de configuration compacte, de mise en service rapide et de fiabilité rentable dans ce projet de rénovation urbaine, la sous-station compacte de type boîte de style américain ZGS11-10kV a été sélectionnée. Cette unité intègre des commutateurs de charge haute tension, des fusibles de secours, des transformateurs économes en énergie, des composants de distribution basse tension et des unités de compensation de puissance réactive. L'ensemble du système est préfabriqué en usine, permettant un levage et une mise en service directs sur site. Spécifications de l'équipement clé

Modèle : ZGS11-12/630 kVA sous-station préfabriquée de type boîte de style américain

Tension nominale : 10 kV/0,4 kV

Caractéristiques structurelles : Conception entièrement scellée et intégrée ; côté haute tension protégé par un interrupteur-sectionneur associé à des fusibles limiteurs de courant

Milieu d'isolation : Isolation écologique à l'huile minérale ; auto-refroidissement ; fonctionnement sans entretien

Configuration basse tension : lignes entrantes/sortantes intégrées, compensation de puissance réactive et mesure

Indice de protection : résistant à la pluie, à la poussière et à la condensation ; adapté aux environnements résidentiels extérieurs

Méthode d'installation : Fondation simple au sol avec levage ; pas besoin de salle de distribution dédiée ni de génie civil complexe

Points forts de la construction et des applications

Conception peu encombrante : structure compacte de style américain avec un encombrement au sol représentant seulement 60 % de celui des sous-stations de style européen ; idéal pour une installation dans des espaces restreints ou dans les coins des ceintures vertes des zones résidentielles.

Construction rapide : Entièrement préfabriqué et testé en usine ; les travaux sur site se limitent à la préparation des fondations, au levage et au câblage, ce qui réduit considérablement la durée des mises à niveau liées aux pannes de courant.

Protection fiable et sensible : le côté haute tension utilise une combinaison « interrupteur-sectionneur + fusible limiteur de courant », assurant une isolation instantanée des défauts de court-circuit et de surcharge pour protéger l'équipement.

Entièrement scellé et sans entretien : le boîtier entièrement scellé empêche les fuites d'huile et la pénétration de poussière ; offre une excellente résistance aux intempéries extérieures et ne nécessite aucun entretien de routine.

Rentable : élimine le besoin de salles de distribution de génie civil ; le haut niveau d’intégration des équipements réduit considérablement les coûts d’investissement par rapport aux solutions traditionnelles.

Résultats opérationnels après la mise à niveau

Élimination des problèmes de surcharge : la mise à niveau de la capacité garantit l'absence de surcharge ou de déclenchement pendant les pics d'utilisation estivale, résolvant ainsi de manière permanente les problèmes chroniques de panne de courant dans la région.

Qualité de tension améliorée : un rayon d'alimentation raccourci et des pertes de ligne réduites stabilisent la tension du côté consommateur dans les plages standard, garantissant ainsi le bon fonctionnement de l'équipement électrique.

Élimination des risques pour la sécurité : remplace les équipements aériens vieillissants et exposés ; l'unité entièrement fermée élimine les risques de choc électrique, de courts-circuits et de défauts causés par des corps étrangers, améliorant ainsi considérablement la sécurité électrique résidentielle.

Charge d'exploitation et de maintenance réduite : la conception intégrée et sans entretien entraîne des taux de défaillance extrêmement faibles et une identification claire des défauts, améliorant considérablement l'efficacité de la maintenance. L'environnement du quartier résidentiel est propre et ordonné : les lignes aériennes encombrées et les équipements vieillissants ont été supprimés, créant ainsi une apparence unifiée et esthétique et renforçant l'image standardisée de l'infrastructure de distribution d'électricité de la communauté.

Résumé du cas

Les sous-stations de type boîte de style américain constituent une solution de distribution d'énergie courante et rentable, largement utilisée dans la rénovation des zones urbaines plus anciennes, l'amélioration de la capacité des quartiers résidentiels, les projets d'éclairage public, les applications commerciales et industrielles à petite échelle et les sites de connexion au réseau photovoltaïque. Ils offrent des avantages tels qu'un encombrement compact, un faible coût, une installation rapide, une intégration élevée, un fonctionnement sans entretien et une excellente durabilité en extérieur. Ces sous-stations sont particulièrement adaptées aux mises à niveau des systèmes de distribution lorsque l'espace est limité, les délais serrés et la rentabilité est une priorité, ce qui en fait un choix idéal pour l'expansion de la capacité en bordure des réseaux de distribution urbains.

Questions et réponses

Question : Quelle est la principale différence entre un appareillage de type américain et un appareillage de type européen ?

Réponse : La principale différence réside dans la taille et le prix : l'appareillage de commutation de style américain est 40 % plus petit et 30 % moins cher que l'appareillage de commutation de style européen, ce qui le rend plus adapté aux petits scénarios extérieurs. Les deux sont des conceptions pré-assemblées et la vitesse de déploiement est la même. Cependant, les appareils de commutation de type américain se concentrent davantage sur la distribution d'énergie à petite échelle et ne nécessitent pas de capacité redondante, offrant ainsi une rentabilité plus élevée.

Question : La protection IP54 d'une sous-station de style américain peut-elle s'adapter aux environnements difficiles ?

Réponse : Oui, la protection IP54 peut empêcher efficacement l’eau et la poussière. Combiné avec la boîte extérieure à revêtement en poudre anti-âge, il peut résister à l'exposition au soleil, à la pluie et à la poussière dans des conditions extérieures rurales, éviter d'endommager les composants internes, assurer le fonctionnement stable à long terme de l'équipement et aucune protection supplémentaire n'est nécessaire.

Question : La capacité peut-elle être personnalisée ? Peut-il répondre aux exigences de scénarios à petite échelle ?

Réponse : Oui, la capacité varie de 50kva à 1000kva. La personnalisation est prise en charge. Sur la base des besoins réels de consommation d'électricité de scénarios à petite échelle tels que les zones rurales et les petits chantiers de construction, une capacité appropriée peut être sélectionnée pour une correspondance précise, évitant ainsi le gaspillage de capacité.
