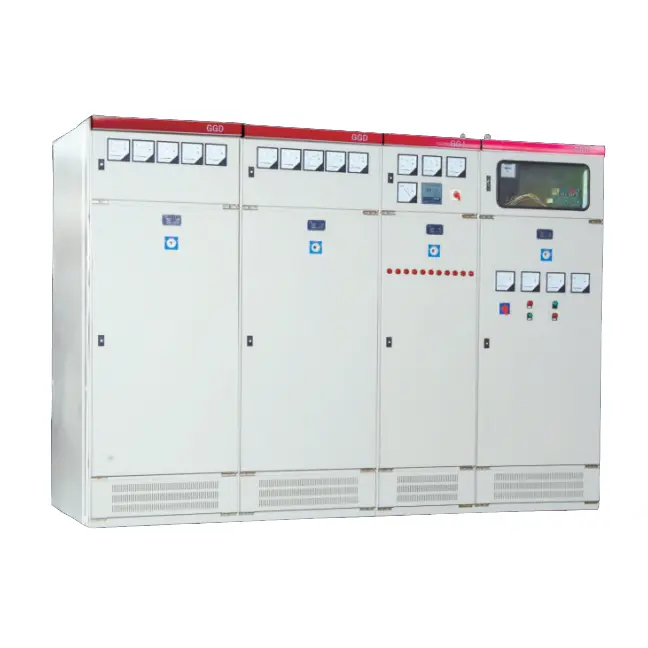

Appareillage de commutation de tension GGD

Quels sont les avantages de cette armoire électrique basse tension ?

Support en acier super résistant de type 8MF

L'appareillage de commutation de tension GGD utilise de l'acier formé à froid 8MF spécialement conçu comme cadre, qui est intégré et soudé. La rigidité et la capacité de charge de l'armoire sont extrêmement solides, capables de supporter de grandes barres omnibus de courant et des disjoncteurs robustes. Il ne se déformera pas lors d'un fonctionnement à long terme et résiste aux chocs et aux vibrations.

Roulement stable de courant élevé

Il prend en charge un courant nominal allant jusqu'à 3 150 A, capable de supporter la consommation électrique importante des grandes usines et des centres de données. Avec des barres omnibus en cuivre de grande taille, il a une grande capacité de transport de courant, une faible élévation de température et assure un fonctionnement stable à long terme d'un courant élevé.

Expansion flexible grâce à une connexion transparente des armoires

Il prend en charge la connexion transparente de plusieurs armoires pour une installation parallèle. Selon la planification de la salle de distribution, il peut étendre de manière flexible les circuits et la capacité pour former un système de distribution complet basse tension, avec une disposition soignée et un gain de place dans la salle de distribution.

Tableau des paramètres techniques

Affichage détaillé de l'artisanat

1. Châssis en acier 1,8MF

Acier spécial formé à froid, avec une forte capacité portante et une bonne rigidité, résistant aux chocs et aux impacts.

2. Structure d'armoire transparente et intégrée

Plusieurs armoires sont reliées de manière transparente, sans espaces, avec une disposition générale soignée, économisant ainsi de l'espace dans la salle de distribution.

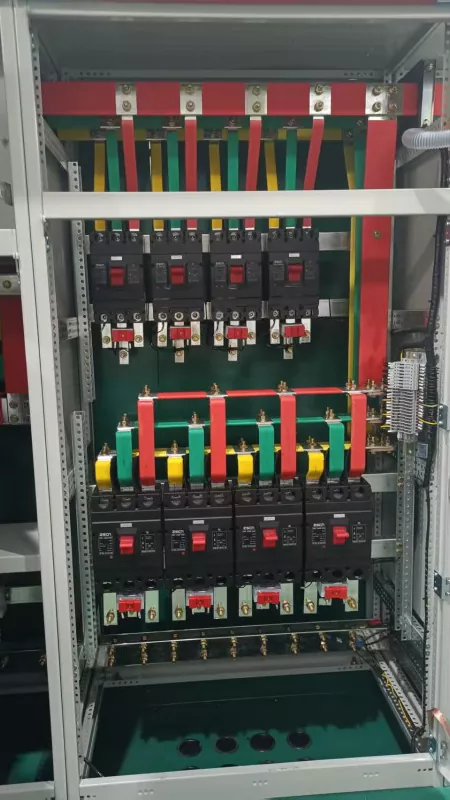

3. Jeux de barres en cuivre de grande taille

Barres omnibus en cuivre épaissi, avec une grande capacité de transport de courant, une isolation bien protégée et un fonctionnement stable sous un courant élevé.

4. Protection complète de mise à la terre

Le système de mise à la terre de l'ensemble de l'armoire, avec une mise à la terre fiable, assurant la sécurité électrique.

5. Positions d'entrée et de sortie standard

L'appareillage de commutation de tension GGD est réservé à des trous d'entrée et de sortie standard, adaptés aux différentes exigences de câblage technique.

Quels sont les scénarios applicables ?

Grandes usines : La distribution basse tension dans la salle de distribution principale des grandes usines et des parcs industriels

Datacenters : la distribution basse tension pour les clusters de serveurs

Prise en charge de l'alimentation électrique : lignes de départ basse tension et armoires d'arrivée des sous-stations et transformateurs de type boîtier

Complexes commerciaux : les principales salles de distribution des grands centres commerciaux, des immeubles de bureaux, des hôtels et des entreprises industrielles et minières

Projets d'infrastructure : distribution basse tension à grande échelle pour les aéroports, les hôpitaux et le transport ferroviaire

Projet de centre de données en Malaisie

Aperçu du projet

·Nom du projet : Projet de distribution d'énergie dans le centre de données

·Lieu : Malaisie

·Date d'achèvement : mars 2026

·Échelle du projet : 200 racks de serveurs ; charge informatique totale de 2 MW

Produits utilisés

·Modèle : appareillage basse tension de type GGD (personnalisé pour les centres de données)

·Quantité : 16 unités

·Configuration : lignes entrantes double circuit + lien de bus + armoires de départ + compensation de condensateur

·Certification : certifié CE ; conforme aux normes malaisiennes SIRIM

·Exigences particulières : haute fiabilité, double transfert automatique de puissance, alimentation sans interruption

Solution

Pour répondre aux exigences strictes de fiabilité du centre de données, nous avons fourni une solution de distribution d'énergie spécialisée :

1. Conception haute fiabilité

·Lignes entrantes à double circuit et configuration de liaison de bus ; trois sources d'alimentation servant de sauvegarde mutuelle

·Équipé d'ATS (commutateurs de transfert automatiques); temps de commutation inférieur à 100 ms

· Les interrupteurs principaux utilisent des disjoncteurs pneumatiques (ACB) de marque ABB pour une fiabilité supérieure.

·Le système de jeu de barres utilise des barres de cuivre entièrement isolées pour des normes de sécurité élevées

2. Fonctionnalités spécifiques au centre de données

·Des compteurs d'énergie intelligents installés pour la surveillance en temps réel de la tension, du courant, de la puissance et de la qualité de l'énergie

· Prend en charge le protocole de communication Modbus pour l'intégration avec le système DCIM du centre de données

· Des compteurs d'énergie sur chaque circuit sortant permettent une mesure au niveau du rack

·Équipé de dispositifs de protection contre les surtensions (SPD) pour la protection contre la foudre et les surtensions

3. Adaptation à l’environnement tropical

·Boîtier à revêtement en poudre anticorrosion conçu pour le climat chaud et humide de la Malaisie

·Capteurs de température/humidité internes et contrôleurs de condensation

·La conception de dissipation thermique de qualité climatisation garantit un fonctionnement stable de l'équipement informatique

·Indice de protection IP40 (résistant à la poussière et à l'humidité)

Commentaires des clients

« Les centres de données exigent une fiabilité extrêmement élevée en matière de distribution d'énergie, et l'appareillage Junray GGD a parfaitement répondu à nos exigences. Le double transfert de puissance est transparent et les fonctions de surveillance intelligente sont très pratiques, nous permettant de suivre la consommation d'énergie sur chaque circuit en temps réel. Compte tenu du temps humide de la Malaisie, leur conception résistante à l'humidité est excellente ; après plusieurs mois d'utilisation, l'intérieur reste propre et sec.

— M. Li, responsable des opérations et de la maintenance du centre de données
