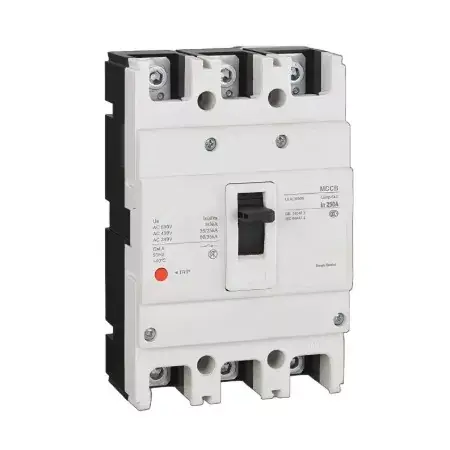

Disjoncteur à boîtier moulé

Dans des scénarios tels que les lignes électriques d'usine et les bâtiments de distribution d'énergie basse tension, les petits disjoncteurs ordinaires présentent des défauts évidents : leur pouvoir de coupure est faible, incapable de couper les courants de court-circuit importants, ce qui peut facilement conduire à l'expansion des défauts ; leur capacité est faible, incapable de répondre aux exigences de charge des grandes lignes basse tension et incapable de protéger efficacement la sécurité des lignes et des équipements. Une fois que les lignes subissent une surcharge ou un court-circuit, elles sont très susceptibles de provoquer des brûlures de ligne, des dommages à l'équipement et même des risques pour la sécurité. Le disjoncteur à boîtier moulé est spécialement développé pour la protection des grandes lignes basse tension, compensant de manière complète les défauts des petits disjoncteurs et construisant une ligne de défense de sécurité pour la distribution d'énergie basse tension.

Quels sont les principaux avantages du disjoncteur à boîtier moulé ?

Ce produit se concentre sur les exigences fondamentales de la protection des lignes basse tension et crée un avantage différencié. Chaque avantage est spécifiquement conçu pour répondre aux problèmes pratiques d’utilisation, en équilibrant les performances de protection et la facilité d’utilisation. Il convient à divers scénarios de distribution basse tension.

Double protection contre les surcharges et les courts-circuits, créant une ligne de défense sécurisée pour l'équipement : il dispose de fonctions précises de détection de surcharge et de court-circuit. Lorsqu'il y a un défaut de surcharge ou de court-circuit dans la ligne basse tension, il peut automatiquement et rapidement déconnecter le circuit, empêchant efficacement l'épuisement de la ligne et les dommages à l'équipement, évitant l'expansion du défaut et fournissant une protection complète pour la sécurité des lignes basse tension et des équipements électriques. Il convient aux lignes électriques d'usine, aux moteurs et à d'autres scénarios nécessitant des exigences de protection élevées.

Pouvoir de coupure élevé, déconnexion des défauts plus fiable : le pouvoir de coupure peut atteindre 25KA à 50KA, dépassant de loin celui des petits disjoncteurs ordinaires. Il peut facilement déconnecter les courants de court-circuit importants. Même en cas de défaut de court-circuit grave, il peut rapidement couper le circuit, empêchant la propagation de l'arc et l'expansion des défauts, garantissant la sécurité globale du système de distribution basse tension et adapté à divers scénarios de grandes lignes basse tension.

Petite taille, gain de place, adapté à diverses armoires de distribution : malgré sa grande capacité et ses fortes performances de protection, la conception globale est compacte, avec un petit volume et un espace au sol minimal. Il ne nécessite pas d'occupation d'espace excessive et peut parfaitement s'adapter à divers scénarios d'installation tels que les boîtes de distribution et les armoires de commande. Pas besoin d'agrandir la taille de l'armoire, ce qui permet d'économiser de l'espace et des coûts d'installation.

Installation standardisée, déploiement rapide, gain de temps : adoptant une conception d'installation sur rail standardisée, il peut être directement installé sur des rails standardisés. Le processus d'installation est simple et pratique, sans opérations complexes, et peut terminer l'installation et le déploiement rapidement, ce qui permet d'économiser considérablement le temps d'installation et les coûts de main-d'œuvre, et d'améliorer l'efficacité de la construction du système de distribution basse tension.

Spécifications techniques

Conception détaillée

Chaque aspect de la conception de Junray Electrical est adapté pour répondre aux besoins réels de protection des circuits basse tension, en équilibrant fiabilité et praticité pour garantir le fonctionnement stable à long terme de l'équipement. Le disjoncteur à boîtier moulé présente des fonctions de protection contre les surcharges et les courts-circuits hautes performances, avec une réponse rapide et une protection précise, ce qui le rend plus fiable que les disjoncteurs à boîtier en plastique ordinaires ; il présente une conception à haute coupure, avec un pouvoir de coupure supérieur à celui des boîtiers en plastique ordinaires, capable de gérer facilement des courants de court-circuit importants.

Il est équipé d'un système d'extinction d'arc dédié, qui peut rapidement éteindre les arcs et empêcher les décharges d'arc, améliorant ainsi la sécurité opérationnelle ; il utilise un mécanisme de fonctionnement fiable, avec des actions d'ouverture et de fermeture précises et fiables, et un taux de défaillance très faible, garantissant un fonctionnement stable à long terme ; sa conception d'installation standardisée permet une installation facile dans les boîtes de distribution et les armoires de commande, rendant l'installation et la maintenance ultérieure plus pratiques.

Scénarios applicables

Avec des performances de protection fiables, une taille compacte et une installation pratique, le disjoncteur à boîtier moulé est largement applicable à divers scénarios de distribution d'énergie basse tension, devenant ainsi le composant principal de la protection des lignes basse tension. Dans les scénarios de distribution d'énergie basse tension en usine, il convient aux lignes basse tension et aux lignes électriques d'usine, garantissant ainsi la sécurité de l'électricité produite en usine ; dans la construction de scénarios de distribution d'énergie basse tension, il convient à la construction de lignes basse tension, garantissant la sécurité de l'utilisation de l'électricité pendant la construction et son utilisation ultérieure dans les bâtiments ; dans les scénarios de protection du moteur, il convient à la protection contre les surcharges et les courts-circuits de divers moteurs, évitant ainsi les dommages au moteur ; dans les scénarios de distribution d'énergie communautaire à basse tension, il convient aux lignes communautaires à basse tension, garantissant la sécurité de l'utilisation de l'électricité pour la vie quotidienne des résidents.

Suggestions d'entretien

Pour garantir le fonctionnement stable à long terme du disjoncteur à boîtier moulé et utiliser pleinement sa fonction de protection, tout en réduisant les coûts d'exploitation et de maintenance, sur la base des scénarios d'utilisation réels de la distribution d'énergie basse tension, les suggestions de maintenance suivantes sont fournies.

1. Nettoyage et inspection réguliers : nettoyez la surface et l'intérieur du disjoncteur tous les trimestres, enlevez la poussière et les débris pour empêcher l'accumulation de poussière d'affecter la dissipation thermique et les performances opérationnelles ; inspectez l’apparence du disjoncteur et vérifiez si le boîtier est endommagé ou desserré. En cas de dommage, remplacez-le rapidement pour éviter que les performances d'isolation ne se détériorent.

2. Inspection du mécanisme de fonctionnement : Vérifiez le mécanisme de fonctionnement une fois tous les six mois. Ouvrez et fermez manuellement le disjoncteur pour vérifier si le fonctionnement est flexible et fiable, et s'il y a un blocage ou un bruit anormal. Si des anomalies se produisent, dépannez rapidement le défaut pour garantir que le circuit peut être rapidement déconnecté en cas de défaut, garantissant ainsi le fonctionnement normal de la fonction de protection.

3. Test des performances de protection : effectuez un test sur les performances de protection contre les surcharges et les courts-circuits du disjoncteur une fois par an. Vérifiez si les paramètres de protection répondent aux normes pour garantir une protection précise et éviter toute défaillance de la protection due à des écarts de paramètres, ce qui pourrait entraîner l'incapacité de couper le circuit défectueux en temps opportun.

4. Entretien du système d'extinction d'arc : Inspectez le système d'extinction d'arc chaque année. Vérifiez si la chambre d'extinction d'arc est endommagée ou si de la poussière s'est accumulée. S'il y a de la poussière accumulée, nettoyez-la rapidement. Si la chambre d'extinction d'arc est endommagée, remplacez-la immédiatement pour éviter la génération d'arc et garantir une déconnexion en toute sécurité.

Achat immédiat

Pour divers scénarios de distribution d'énergie basse tension tels que les usines, les bâtiments et les zones résidentielles, le disjoncteur à boîtier moulé est le meilleur choix pour remplacer les petits disjoncteurs et assurer la sécurité des lignes. Ce produit est directement fourni par Junray Electrical, offrant une protection fiable, une forte capacité de coupure, une petite taille, une installation facile et un support de personnalisation. Il répond parfaitement au problème de protection insuffisante apportée par les petits disjoncteurs. Contactez-nous immédiatement pour sécuriser cet équipement de base pour la protection des lignes basse tension, construire une ligne de défense de sécurité solide pour le système de distribution basse tension, éviter les dommages aux équipements et les risques pour la sécurité, et aider divers projets à se dérouler de manière sûre et efficace !

Aperçu du projet de rénovation

I. Profil du projet

Ce projet concerne la mise à niveau du système de distribution d'énergie pour un atelier d'usinage de précision. L'installation abrite plusieurs machines-outils CNC de haute puissance, des compresseurs d'air, des équipements hydrauliques et des unités d'entraînement à fréquence variable, constituant des charges industrielles caractérisées par un fonctionnement intensif, des surtensions à fort impact et des cycles démarrage-arrêt fréquents. Les circuits de sortie basse tension d'origine utilisaient des disjoncteurs miniatures (MCB) standard. En raison de leur faible pouvoir de coupure, de leur capacité de tenue au courant limitée et de l'absence de protection sélective, des problèmes tels que des déclenchements intempestifs, des déclenchements non sélectifs (déclenchement des disjoncteurs en amont) et la propagation des défauts se produisaient fréquemment, perturbant gravement la production continue.

Pour améliorer la capacité de tenue aux courts-circuits du système de distribution d'énergie, mettre en œuvre une protection sélective hiérarchique, éliminer les coupures de courant non sélectives et garantir la sécurité des équipements, tous les circuits d'alimentation principaux et les circuits des équipements de haute puissance de l'atelier ont été équipés de disjoncteurs à boîtier moulé (MCCB). Ceux-ci servent de commutateurs de protection de base pour les équipements terminaux de haute puissance, perfectionnant ainsi le système hiérarchique de protection de distribution basse tension de l'usine.

II. Problèmes avant les rénovations

Pouvoir de coupure insuffisant et risque de grillage : les disjoncteurs standard ont de faibles capacités de coupure en court-circuit, ce qui présente un risque élevé d'explosion de commutateur et d'ablation de contact lors d'événements soudains de court-circuit.

Déclenchements intempestifs fréquents : les courants d'appel élevés lors du démarrage du moteur dépassent la tolérance des disjoncteurs pour les courants de pointe instantanés, entraînant de fréquents déclenchements intempestifs et des interruptions de production.

Manque de sélectivité et déclenchements non sélectifs sévères : les défauts au niveau des bornes déclenchent directement le disjoncteur principal en amont, provoquant des coupures de courant dans toute la zone et élargissant inutilement la portée du défaut.

Capacité de transport de courant insuffisante et surchauffe grave : les équipements haute puissance fonctionnent à pleine charge pendant des périodes prolongées, provoquant une surchauffe des disjoncteurs en raison d'une surcharge prolongée et créant un risque d'incendie.

Manque de surveillance intelligente et d'exploitation et de maintenance difficiles : les anciens commutateurs manquent de retour d'information sur les défauts et de capacités d'avertissement de courant, ce qui rend impossible l'anticipation de la surcharge des équipements ou des risques liés au vieillissement.

III. Plan de configuration de l'équipement

Sur la base de la capacité des équipements lourds de l'atelier et des exigences de protection hiérarchique de la distribution basse tension, des MCCB intelligents ont été adoptés pour tous les circuits électriques de haute puissance et les branches de distribution dépassant 75 kW. Ces disjoncteurs offrent une protection à trois niveaux : retard long (surcharge), court retard (court-circuit) et déclenchement instantané, établissant un système de coordination sélective entre les dispositifs de protection en amont et en aval. Spécifications de l'équipement clé

Nom de l'appareil : MCCB (disjoncteur à boîtier moulé) – type intelligent

Tension nominale : système de distribution d'énergie triphasé basse tension 400 V

Courant nominal : configuration graduée de 100 A à 400 A, adaptée aux circuits de différentes puissances nominales

Capacité de coupure de court-circuit : 25 kA à 50 kA ; capacité de tenue élevée aux courts-circuits, adaptée aux conditions de surtension de court-circuit industriel

Caractéristiques de protection : protection à trois niveaux (surcharge longue durée, court-circuit courte durée et protection instantanée)

Configuration fonctionnelle : contacts auxiliaires en option, déclencheur shunt, communication à distance, surveillance du courant/température et alarmes de défaut

Avantages structurels : boîtier ignifuge, contacts résistants aux températures élevées, forte capacité d'extinction d'arc et résistance aux vibrations et aux chocs

Logique de protection : réalise une coordination sélective entre les appareils en amont et en aval ; les défauts côté charge ne déclenchent pas les disjoncteurs en amont et n’étendent pas la portée des pannes de courant

IV. Points saillants des applications de modernisation

Capacité de coupure élevée, empêchant l'épuisement professionnel : la capacité de coupure des MCCB dépasse de loin celle des disjoncteurs miniatures (MCB) standard ; il élimine instantanément les défauts de court-circuit, éliminant ainsi les accidents d'ablation de contact et d'explosion de commutateur.

Protection sélective, empêchant la propagation des défauts : grâce à des paramètres de délai court, elle correspond parfaitement à la logique de fonctionnement des disjoncteurs en amont et en aval ; les défauts à l'extrémité de la charge déclenchent uniquement le circuit spécifique, sans affecter le circuit principal ou tout autre équipement.

Résiste aux courants de surtension, pas de déclenchement intempestif : insensible aux courants d'appel de démarrage du moteur, résolvant le problème des déclenchements intempestifs lors du démarrage de l'équipement.

Stable sous de lourdes charges, augmentation minimale de la température : comporte des chemins conducteurs de haute capacité et des contacts de qualité supérieure ; fonctionne à pleine charge pendant des périodes prolongées sans surchauffe ni dégradation, adapté à une production industrielle continue de 24 heures.

Gestion intelligente de l'exploitation et de la maintenance : les modèles intelligents peuvent transmettre des signaux de courant, de température et de défaut, permettant une surveillance à distance et une alerte précoce en cas de panne, améliorant ainsi le niveau de gestion intelligente de la distribution d'énergie.

V. Résultats opérationnels après la modernisation

Résout complètement les déclenchements intempestifs en amont : une logique de protection graduée précise garantit l'absence de panne de courant à grande échelle tout au long de l'année ; les défauts sont isolés à leur point d'origine spécifique, garantissant la continuité de la production.

Aucun déclenchement intempestif pendant le démarrage de l'équipement : résiste parfaitement aux courants d'appel de démarrage du moteur ; l'équipement démarre et s'arrête en douceur, sans arrêts inexpliqués. Élimination des risques de sécurité électrique : l'isolation rapide et précise des défauts de court-circuit et de surcharge élimine les risques tels que la surchauffe, l'incendie et l'érosion des contacts, améliorant ainsi considérablement la sécurité électrique de l'atelier.

Amélioration substantielle de l'efficacité O&M : les défauts peuvent être localisés avec précision et surveillés à distance, éliminant ainsi le besoin de dépannage circuit par circuit et réduisant le temps de maintenance de plus de 80 %.

Stabilité améliorée du système de distribution d’énergie : un système complet de protection basse tension est entièrement conforme aux spécifications de conception et aux normes d’acceptation pour la distribution d’énergie industrielle lourde.

VI. Résumé du cas

Les MCCB (disjoncteurs à boîtier moulé) servent de dispositifs de protection essentiels pour les circuits industriels à usage intensif, les branches de distribution d'énergie d'usine, les équipements de haute puissance et les lignes principales de distribution d'énergie commerciale. Par rapport aux disjoncteurs miniatures (MCB) standard, ils offrent un pouvoir de coupure supérieur, une capacité de transport de courant plus élevée, des paramètres de protection réglables, un support de coordination sélectif et une résistance aux chocs et aux températures élevées. Ce sont des composants essentiels pour prévenir des problèmes tels que le déclenchement non sélectif (déclenchement des disjoncteurs en amont), la propagation des défauts et l'épuisement des équipements, et sont largement utilisés dans les appareillages haute/basse tension, les armoires de distribution d'énergie, les MCC et les boîtiers de distribution extérieurs.
