Junray, un fabricant et fournisseur professionnel chinois d'équipements électriques basse tension, propose leBoîte de distribution PZ30pour la distribution électrique organisée des terminaux dans les bâtiments résidentiels, commerciaux et industriels. Avec une installation modulaire, une construction compacte et la prise en charge des composants de protection des circuits, cette solution aide les entrepreneurs en électricité et les acheteurs de projets à construire des systèmes de distribution pratiques et maintenables.
Un système de distribution électrique fiable commence par un boîtier approprié, des dispositifs de protection appropriés et une disposition des circuits bien planifiée. Un boîtier de distribution PZ30 fournit un emplacement centralisé pour l'installation de composants électriques modulaires qui distribuent l'alimentation aux circuits individuels tout en prenant en charge la protection contre les surcharges, les courts-circuits, les surtensions et les fuites lorsque les dispositifs de protection correspondants sont correctement sélectionnés et installés. Disponible dans différentes capacités de circuit et configurations d'installation, il peut desservir des propriétés résidentielles, des bureaux, des locaux commerciaux et des environnements industriels intérieurs appropriés. Ce guide explique son principe de fonctionnement, ses principales caractéristiques, ses options d'installation, ses critères de sélection et ses exigences de maintenance pour aider les acheteurs à prendre des décisions d'achat éclairées.

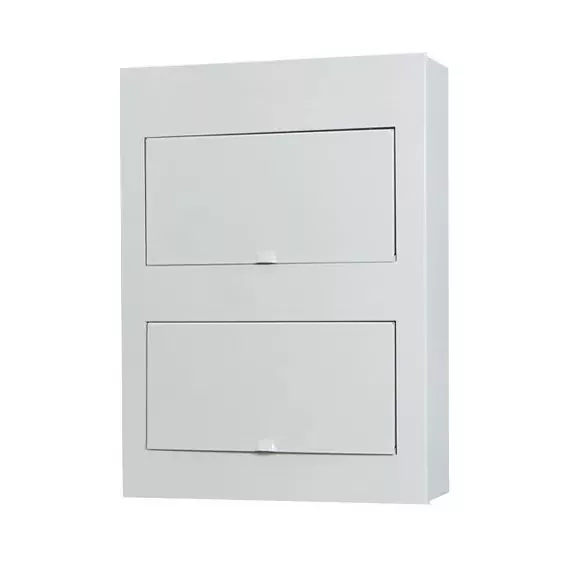

Un boîtier de distribution PZ30 est un boîtier électrique basse tension conçu pour accueillir des appareils électriques modulaires et organiser des circuits de dérivation au sein du système de distribution électrique d'un bâtiment. Sa disposition interne utilise généralement des rails de montage pour prendre en charge des disjoncteurs miniatures compatibles et d'autres dispositifs de protection modulaires, en fonction de la configuration sélectionnée.
Plutôt que de permettre aux circuits individuels de rester dispersés dans une installation, le boîtier rassemble les composants de distribution essentiels dans un emplacement accessible. Cela permet aux électriciens qualifiés d’identifier plus facilement les circuits, d’effectuer des inspections et d’effectuer la maintenance.
Junray décrit sa série PZ30 comme une solution pour les systèmes de distribution de terminaux basse tension, avec des applications dans les résidences, les immeubles de bureaux, les magasins et les usines. Le boîtier utilise des tôles d'acier laminées à froid et une conception de rail modulaire, combinant une disposition interne structurée avec une forme externe compacte.
Pour les acheteurs de projets, il est important de distinguer l’enveloppe du système de protection électrique complet. L'enceinte abrite les appareils sélectionnés, mais la protection globale dépend de la spécification, de l'installation, de la coordination et des tests corrects des composants électriques et du câblage.
Un coffret de distribution reçoit l'énergie électrique d'une alimentation en amont et organise sa distribution en circuits de départ séparés. Les dispositifs de protection installés à l'intérieur de l'enceinte aident à gérer les défauts électriques en fonction de leurs fonctions et valeurs individuelles.
Une installation typique suit cette séquence :
La disposition réelle dépend du système d'alimentation, des charges connectées, des codes électriques applicables et des exigences de protection du projet. Un électricien qualifié doit vérifier la conception complète avant la mise sous tension.
L'agencement de montage modulaire prend en charge l'installation de composants électriques compatibles dans une disposition organisée. Il peut simplifier le positionnement et le remplacement des composants tout en aidant les entrepreneurs à créer un ensemble de distribution plus systématique.
Un boîtier compact peut être utile dans les appartements, les bureaux, les petits magasins et autres bâtiments où l'espace mural est limité. Un dimensionnement correct reste essentiel : l'enceinte doit accueillir les appareils requis, le cheminement des conducteurs, l'espace de pliage et un accès sécurisé sans encombrement.
Selon le modèle choisi, les coffrets de distribution PZ30 sont disponibles pour une installation en saillie ou encastrée. Les conceptions montées en surface peuvent convenir aux projets de rénovation où il n'est pas souhaitable de couper dans les murs existants. Les conceptions dissimulées peuvent fournir une apparence plus intégrée dans les nouvelles constructions et les aménagements intérieurs prévus.
Junray identifie les tôles d'acier laminées à froid comme matériau du boîtier. La durabilité finale de l’assemblage dépend de l’épaisseur du matériau, du traitement de surface, de la qualité de fabrication, des conditions environnementales et de la bonne installation. Les acheteurs doivent confirmer la construction et la finition exactes du boîtier pour l'application prévue.
Le boîtier peut accueillir des composants de protection appropriés sélectionnés pour le système. Selon la conception, ceux-ci peuvent inclure :
Ces avantages font d’un boîtier de distribution correctement spécifié un élément utile d’une installation électrique basse tension bien conçue.
La polyvalence d'un boîtier de distribution PZ30 le rend adapté à diverses applications de distribution de terminaux intérieurs lorsque ses caractéristiques nominales et sa construction correspondent aux exigences du projet.
Pour les endroits exposés à l'humidité, à des substances corrosives, à une poussière excessive, à des chocs ou aux intempéries extérieures, les acheteurs doivent vérifier la protection requise du boîtier et son adéquation à l'environnement. Un modèle d’intérieur standard ne doit pas automatiquement être considéré comme adapté aux conditions difficiles.
Avant d'acheter un boîtier de distribution PZ30, les acheteurs doivent examiner les paramètres électriques évalués, la capacité du circuit, la méthode de montage, le matériau du boîtier et les dispositifs de protection requis. Le tableau suivant résume les informations sur les produits disponibles auprès de Junray et les éléments clés qui doivent être confirmés pour chaque commande.
| Paramètre | Informations disponibles ou conseils de sélection |
|---|---|
| Type de produit | Boîte de distribution de bornes basse tension |
| Demande principale | Distribution intérieure résidentielle, commerciale et industrielle appropriée |
| Matériau du boîtier | Tôle d'acier laminée à froid, comme décrit par Junray |
| Montage interne | Conception de rail modulaire pour composants électriques compatibles |
| Méthode d'installation | En saillie ou encastrée selon le modèle |
| Capacité des circuits | Configurations multiples ; confirmer les moyens disponibles pour le modèle requis |
| Fonctions de protection | Dépend des disjoncteurs sélectionnés et des autres dispositifs de protection installés |
| Tension et courant nominal | Confirmez la note exacte du modèle et la conception complète de l'assemblage avec le fournisseur |
| Indice de protection contre la pénétration | Vérifier la note du modèle spécifique par rapport à l'environnement d'installation |
| Accessoires et personnalisation | Confirmer les composants inclus, la finition, l'étiquetage et les exigences spécifiques au projet |
Important:Les valeurs de tension nominale, de courant, de protection contre la pénétration et de capacité du circuit doivent être vérifiées par rapport aux spécifications exactes du produit et aux exigences locales applicables. Ne présumez pas que tous les modèles de la série partagent des notes identiques.
Pour plus d'informations sur le produit, visitez la page produit du boîtier de distribution Junray PZ30 ou explorez les solutions de boîtier de distribution basse tension de l'entreprise.
La sélection du bon boîtier nécessite plus que la simple correspondance avec un nom de produit. Le boîtier doit correspondre à la conception du circuit, à l’environnement d’installation et aux besoins de maintenance du projet.
Préparez un calendrier de circuit avant de sélectionner l’enceinte. Comptez les circuits sortants prévus et déterminez si une capacité supplémentaire pourrait être nécessaire pour de futurs équipements ou modifications du bâtiment. Évitez de choisir un boîtier qui laisse peu de place pour un câblage et un agencement sécurisé des composants.
Évaluez l’étape de construction et l’espace mural disponible. Le montage en surface peut simplifier l'installation lors des rénovations, tandis que le montage dissimulé peut convenir aux nouveaux bâtiments avec des retraits muraux prévus. Confirmez les dimensions requises et la profondeur d'installation avant de commander.
Vérifiez la tension d'alimentation, le courant de charge attendu, les conditions de court-circuit, la taille des conducteurs et les valeurs nominales des dispositifs de protection. La protection des circuits doit être coordonnée avec le câblage et l'équipement connecté plutôt que sélectionnée uniquement en fonction de la capacité physique de l'enceinte.
Identifiez si la zone d'installation est sèche, humide, poussiéreuse, corrosive ou exposée à des dommages mécaniques. Confirmez que l'indice de protection, les matériaux et la finition de l'enceinte sont adaptés au site réel.
Avant de passer une commande, demandez les dessins, dimensions, spécifications techniques, listes de composants, documentation de conformité applicable et informations d'inspection pertinents. Pour les projets avec des exigences locales de certification ou d’appel d’offres, confirmez la conformité avant l’achat.
Une liste de contrôle d’achat pratique comprend :
Une installation correcte est essentielle au bon fonctionnement de tout ensemble de distribution électrique. Les travaux doivent être effectués par du personnel qualifié conformément aux codes électriques applicables, aux instructions du fabricant et aux procédures de sécurité du site.
Établir un calendrier d’inspection basé sur les conditions d’installation, les instructions de l’équipement et la réglementation applicable. Le personnel qualifié doit vérifier les dommages visibles, les signes de surchauffe, les connexions desserrées, la corrosion, la contamination et les modifications des charges connectées. Les dispositifs de protection doivent être testés conformément aux instructions de leur fabricant et aux exigences de sécurité pertinentes.
Avant d'ouvrir ou d'entretenir le boîtier, isolez l'alimentation, appliquez les procédures de verrouillage appropriées et vérifiez l'absence de tension. Ne retirez jamais les couvercles et ne travaillez jamais sur un équipement sous tension à moins que la tâche ne soit spécifiquement autorisée et contrôlée dans le cadre des procédures de sécurité électrique appropriées.
Son objectif principal est d'organiser la distribution d'énergie aux bornes basse tension en abritant des composants électriques modulaires qui servent et protègent les circuits de dérivation individuels. Les fonctions de protection spécifiques dépendent des dispositifs installés à l'intérieur du coffret.
Oui. Il peut convenir aux applications résidentielles telles que les circuits d'éclairage et de prises lorsque le modèle sélectionné, les caractéristiques électriques, les dispositifs de protection et la méthode d'installation sont conformes aux exigences locales.
Un modèle en saillie est fixé au mur, ce qui le rend utile pour de nombreux projets de rénovation. Un modèle à montage dissimulé est installé dans un renfoncement mural approprié pour une apparence plus intégrée. Le choix dépend de la structure du bâtiment, de l'espace d'installation et de la conception du projet.
La capacité du circuit varie selon le modèle et la configuration. Les acheteurs doivent confirmer le nombre de voies disponibles auprès de Junray et s'assurer que le boîtier sélectionné dispose de suffisamment d'espace pour les appareils, les conducteurs et toute extension prévue.
L'enceinte fournit un emplacement pour l'installation des dispositifs de protection ; il n’assure pas indépendamment toutes les fonctions de protection. Les disjoncteurs appropriés et autres dispositifs requis doivent être sélectionnés, installés et coordonnés correctement pour le système électrique.
Confirmez la capacité du circuit, les dimensions, la méthode de montage, les paramètres électriques nominaux, l'indice de protection du boîtier, le matériau et la finition, les composants inclus, la documentation applicable et les exigences de livraison. Fournir un calendrier de circuit et des détails sur l'environnement du projet peut aider le fournisseur à recommander une configuration appropriée.
Un boîtier de distribution PZ30 bien sélectionné permet de créer un système de distribution basse tension organisé, accessible et maintenable. Sa valeur pratique dépend de l'adaptation de la configuration du boîtier au programme du circuit, du choix des dispositifs de protection appropriés et de la garantie d'une installation professionnelle et d'une inspection régulière. Pour les développements résidentiels, les aménagements commerciaux et les projets industriels intérieurs appropriés, la confirmation des détails techniques avant l'achat peut réduire les difficultés d'installation et améliorer la facilité d'entretien à long terme.
Junray fournit des équipements de distribution électrique basse tension pour une gamme d'applications de distribution de terminaux. Si vous recherchez un boîtier de distribution PZ30 pour un projet à venir,Contactez-nouspour discuter de la capacité de circuit requise, de la configuration de montage, des spécifications techniques et du calendrier d'approvisionnement. Partagez les exigences de votre projet pour obtenir des informations sur le produit et un devis adapté à votre application.
