Comment un transformateur de courant étanche extérieur Cthw6 peut-il simplifier la surveillance de l'alimentation basse tension

Junray Électriquefabrique leTransformateur de courant étanche extérieur Cthw6pour les rénovations de distribution d'énergie basse tension, les applications de surveillance, de mesure et de protection de l'énergie. Sa structure à noyau divisé permet une installation autour de câbles ou de barres omnibus existants sans couper les conducteurs, ce qui contribue à réduire le temps d'installation et à éviter les interruptions de courant inutiles.

Un transformateur de courant est un composant de détection important pour mesurer et surveiller le courant électrique dans les systèmes de distribution. Toutefois, pour les installations existantes, l'installation de transformateurs à noyau fermé conventionnels peut nécessiter la déconnexion des câbles, le retrait des jeux de barres ou des arrêts planifiés. La conception CTHW6 répond à ces défis avec une structure à noyau divisé ouvert-fermé, un noyau magnétique de haute précision, un boîtier ignifuge isolé et une conception de connexion étanche. Ces caractéristiques le rendent adapté aux installations industrielles, aux bâtiments commerciaux, aux armoires de distribution, aux systèmes photovoltaïques, aux applications de stockage d'énergie et aux infrastructures de recharge de véhicules électriques où une acquisition de courant fiable et une installation de modernisation pratique sont importantes.

Table des matières

1. Qu'est-ce qu'un transformateur de courant étanche extérieur Cthw6 ?
2. Pourquoi la conception à cœur divisé est-elle importante pour les rénovations de distribution électrique ?
3. Quelles fonctionnalités clés permettent une mesure fiable du courant ?
4. Aperçu des caractéristiques techniques de Cthw6
5. Comment le transformateur est-il installé ?
6. Où peut-on utiliser le transformateur ?
7. Que doivent prendre en compte les acheteurs avant de sélectionner ?
8. Que montre une véritable application de rénovation ?
9. Foire aux questions

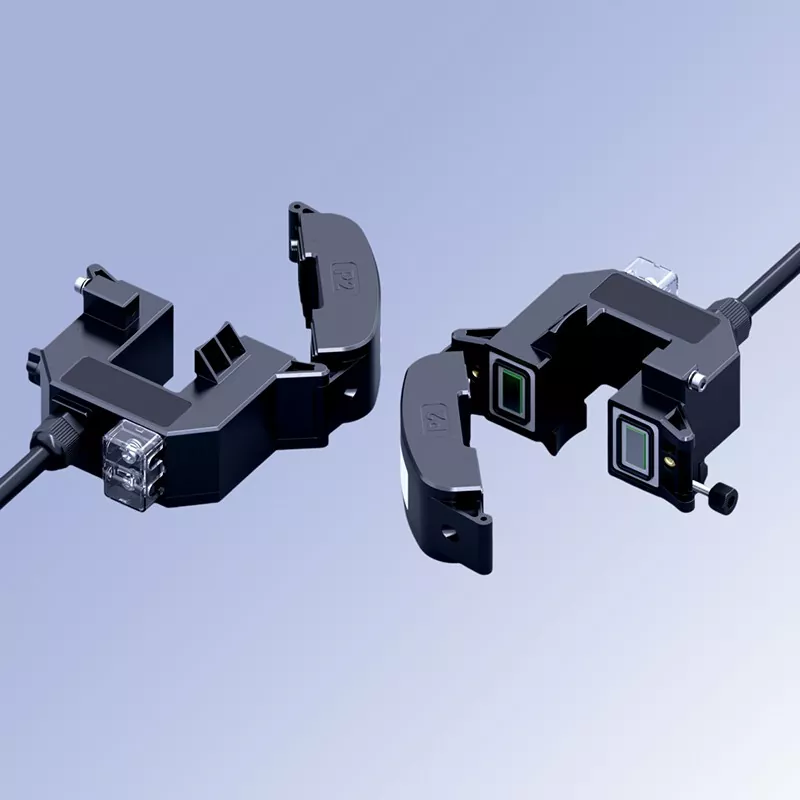

Qu'est-ce qu'un transformateur de courant étanche extérieur Cthw6 ?

Un transformateur de courant, communément appelé TC, convertit un courant primaire élevé en un courant secondaire plus faible qui peut être mesuré en toute sécurité par des compteurs, des bornes de surveillance ou des dispositifs de protection. Dans les systèmes de distribution basse tension, cela permet aux opérateurs d'obtenir des données électriques utiles sans connecter directement les équipements de mesure sensibles au courant primaire complet.

La série CTHW6 est conçue spécifiquement pour les applications où les circuits d'alimentation existants doivent être surveillés ou mis à niveau. Contrairement aux transformateurs à noyau solide traditionnels, sa construction à noyau divisé peut être ouverte et fixée autour d'un câble ou d'une barre omnibus existante. Cela le rend particulièrement utile lorsque l’infrastructure électrique est déjà opérationnelle et qu’un recâblage important n’est pas souhaitable.

La construction orientée vers l'extérieur combine également un boîtier isolé en plastique technique avec une encapsulation interne en époxy et une connexion de câble étanche. Ces éléments de conception aident le transformateur à résister à l'humidité, à la poussière, aux changements de température et à d'autres conditions rencontrées dans les équipements de distribution et les installations extérieures.

Pourquoi la conception à cœur divisé est-elle importante pour les rénovations de distribution électrique ?

Les projets de rénovation ont des exigences différentes de celles des nouvelles installations électriques. Lorsqu'une nouvelle armoire de distribution est assemblée, les ingénieurs peuvent réserver de l'espace et installer des transformateurs traversants conventionnels avant la mise sous tension. Une installation existante peut ne pas avoir cette flexibilité.

L'installation traditionnelle peut impliquer la déconnexion des conducteurs ou le démontage des jeux de barres. Selon l'installation, cela peut entraîner des interruptions de production, une main d'œuvre supplémentaire et une coordination compliquée des pannes. Un transformateur à noyau ouvrant offre une autre approche : le boîtier s'ouvre, le conducteur est positionné à travers l'ouverture et le boîtier est fermé et verrouillé.

Avantages clés de la rénovation

• Interruption réduite de l’installation :Les câbles existants n'ont pas besoin d'être coupés pour la méthode d'installation à noyau divisé.
• Installation sur site plus rapide :La structure ouvert-fermé simplifie le positionnement autour des conducteurs existants.
• Exigences de modification inférieures :Les schémas de distribution existants peuvent être conservés au lieu d'être entièrement reconstruits.
• Mises à niveau de surveillance flexibles :Une détection de courant supplémentaire peut être introduite dans les circuits existants.
• Meilleure adéquation aux installations d’exploitation :Il est utile lorsque la réduction des temps d'arrêt planifiés est une exigence importante du projet.

Pour les travaux électriques critiques pour la sécurité, l'installation doit toujours être effectuée par un personnel dûment qualifié et suivant les procédures de sécurité électrique applicables. Une conception à noyau divisé améliore la commodité de l'installation, mais n'élimine pas la nécessité de pratiques de travail sûres.

Quelles fonctionnalités clés permettent une mesure fiable du courant ?

Noyau magnétique de haute précision

Le transformateur utilise un noyau en acier au silicium à grains orientés conçu pour offrir une perméabilité magnétique élevée, une faible perte magnétique et une large plage de fonctionnement linéaire. Les informations sur le produit spécifient une précision de mesure de classe 0,5/0,5S, prenant en charge les applications où des données de courant stables sont requises pour la mesure et la surveillance.

Verrouillage mécanique sécurisé

Une fois le conducteur positionné à l'intérieur de l'ouverture, les deux sections du boîtier sont fermées et sécurisées avec une vis de verrouillage. Une fermeture adéquate aide à maintenir un alignement cohérent du noyau magnétique, ce qui est important pour la stabilité des mesures.

Boîtier isolé ignifuge

Le boîtier est fabriqué à partir de plastique technique ignifuge à haute résistance. L'encapsulation interne époxy coulée sous vide offre une protection supplémentaire contre l'humidité, la poussière et la corrosion tout en améliorant les performances d'isolation.

Identification claire de la polarité

Les marquages ​​P1/P2 et les indicateurs de polarité des bornes secondaires sont clairement identifiés sur le produit. Cela aide les techniciens à établir correctement les connexions primaires et secondaires lors de l'installation et de la mise en service.

Connexion par câble étanche

Un presse-étoupe étanche est incorporé au niveau de la connexion de sortie. Pour les installations extérieures ou particulièrement humides, une étanchéité supplémentaire au niveau des connexions de câblage peut encore améliorer la protection de l'environnement.

Aperçu des caractéristiques techniques de Cthw6

Les acheteurs doivent confirmer le rapport de transformation requis, les dimensions d'ouverture, le type de conducteur, la classe de précision, l'environnement d'installation et les exigences de sortie secondaire avant de commander. Des spécifications non standard personnalisées peuvent également être discutées en fonction des exigences du projet.

Comment le transformateur est-il installé ?

La conception ouvert-fermé vise à rendre l’installation sur site plus simple. Une séquence d'installation typique comprend les étapes suivantes :

1. Desserrez la vis de verrouillage latérale et ouvrez le boîtier du transformateur.
2. Positionnez le câble ou la barre omnibus au centre de l’ouverture.
3. Assurez-vous que le conducteur est correctement centré et n'interfère pas avec le boîtier.
4. Fermez les sections supérieure et inférieure et serrez fermement la vis de verrouillage.
5. Ouvrez le cache-bornes transparent et connectez le câblage secondaire en respectant les marquages ​​de polarité.
6. Inspectez la fermeture mécanique, le câblage, l’isolation et le signal de mesure avant la mise en service.

Un point de sécurité important est qu'un circuit secondaire d'un TC ne doit pas être laissé ouvert pendant que le conducteur primaire est sous tension. Un secondaire ouvert peut générer une tension dangereuse. Les électriciens qualifiés doivent donc suivre les instructions du fabricant et les exigences de sécurité électrique applicables pendant l'installation, les tests et la maintenance.

Où peut-on utiliser le transformateur ?

La combinaison d'une installation à noyau divisé et d'une protection de l'environnement rend le CTHW6 adapté à une large gamme d'applications de surveillance électrique basse tension.

Surveillance de l'énergie industrielle

Les lignes de production, les pompes, les ventilateurs, les compresseurs, les machines-outils et autres charges électriques peuvent être surveillés grâce à la mesure du courant. Ces données peuvent prendre en charge l’analyse du fonctionnement des équipements et la gestion de l’énergie.

Distribution commerciale et bâtiment

Les immeubles de bureaux, les complexes commerciaux, les hôpitaux et les centres de données contiennent souvent plusieurs circuits de dérivation qui nécessitent une surveillance. Les transformateurs à noyau divisé peuvent simplifier les mises à niveau des systèmes de distribution existants.

Distribution d'énergie intelligente

Le transformateur peut être intégré à des compteurs d'énergie multifonctions, à des terminaux de surveillance intelligents et à d'autres équipements de surveillance électrique pour prendre en charge l'acquisition de données actuelles et la surveillance à distance.

Infrastructures d’énergies renouvelables et de véhicules électriques

Les armoires photovoltaïques connectées au réseau, les systèmes de stockage d'énergie et les infrastructures de recharge des véhicules électriques peuvent nécessiter une détection de courant pour la surveillance et la protection opérationnelles. Le rapport CT et les dimensions mécaniques appropriés doivent être sélectionnés en fonction du circuit réel.

Rénovations du système de distribution

Les installations électriques vieillissantes constituent une application particulièrement pertinente. Au lieu de reconcevoir l'intégralité d'une armoire de distribution, les ingénieurs peuvent ajouter une surveillance du courant à des circuits sélectionnés à l'aide d'une configuration à noyau divisé appropriée.

Que doivent prendre en compte les acheteurs avant de sélectionner ?

La sélection d'un transformateur de courant doit commencer par les exigences électriques et mécaniques du circuit cible plutôt que de simplement choisir un modèle basé sur son apparence. Les points suivants doivent être confirmés avant l’achat :

• Courant primaire :Confirmez le courant normal et maximum du circuit.
• Ratio actuel :Faites correspondre le rapport CT au compteur, au dispositif de surveillance ou au système de protection.
• Taille d'ouverture :Assurez-vous que le câble ou la barre omnibus peut passer à travers l’ouverture sans interférence.
• Configuration du conducteur :Vérifiez si l'installation utilise un câble rond ou un jeu de barres rectangulaire.
• Exigence de précision :Déterminez si le projet nécessite une précision de mesure standard ou une spécification de mesure plus spécialisée.
• Conditions environnementales :Tenez compte de l’exposition extérieure, de l’humidité, de la poussière, de la température, des vibrations et d’une éventuelle contamination chimique.
• Connexion secondaire :Confirmez la configuration des bornes et les exigences de polarité de l'appareil connecté.
• Espace d'installation :Vérifiez qu'il y a suffisamment d'espace libre pour ouvrir et verrouiller le boîtier à noyau divisé.

Un fournisseur fiable doit être en mesure de fournir une assistance à la sélection de modèles en fonction de ces paramètres. Ceci est particulièrement utile pour les projets de rénovation contenant de nombreuses tailles de câbles ou valeurs nominales de circuits différentes.

Que montre une véritable application de rénovation ?

Un projet de modernisation documenté impliquant une usine de matériel de précision et de moulage par injection à Dongguan illustre la valeur pratique des transformateurs de courant à noyau ouvrant. L'installation contenait 86 circuits de distribution basse tension servant au moulage par injection, à l'emboutissage, au traitement des moules, au refroidissement, au levage, à l'éclairage et à d'autres charges.

Le système existant ne disposait pas d’une surveillance adéquate du courant résiduel des circuits de dérivation. Les méthodes de modernisation conventionnelles auraient nécessité d’importantes modifications des conducteurs et des arrêts de production. Le projet a donc utilisé des transformateurs ouvrant à noyau ouvrant sélectionnés en fonction des dimensions des conducteurs.

Selon les informations sur le projet publiées par Junray Electrical, l'installation et la mise en service des 86 unités ont été achevées en cinq jours. Le système a ensuite fourni une surveillance du courant résiduel au niveau des branches, permettant d'identifier plus rapidement les circuits anormaux. Le projet a également signalé que le temps de dépannage était passé d'une moyenne de 3,5 heures à moins de 20 minutes après la modernisation.

Cet exemple démontre un principe important pour la planification de la rénovation électrique : la valeur d'un transformateur de courant ne se limite pas à sa fonction de mesure. La méthode d'installation, la résistance à l'environnement, la compatibilité avec les équipements de surveillance et la maintenabilité peuvent tous influencer l'efficacité globale d'une mise à niveau de distribution.

Pour plus d'informations sur le produit, les acheteurs peuvent consulter la page produit du transformateur de courant étanche extérieur Cthw6 et explorer la gamme de transformateurs de mesure de Junray Electrical pour différentes exigences de surveillance électrique.

Foire aux questions

Quel est le principal avantage d'un transformateur de courant ouvrant CTHW6 ?

Son principal avantage d'installation réside dans la structure ouvert-fermé, qui permet de positionner le transformateur autour d'un câble ou d'un jeu de barres existant sans couper le conducteur. Cela le rend utile pour les projets de rénovation et de surveillance de la distribution basse tension.

Le CTHW6 peut-il être utilisé à l’extérieur ?

Oui. Le produit est conçu pour les applications extérieures et intègre un boîtier isolé en plastique technique, une encapsulation époxy et une connexion de câble étanche. Une étanchéité supplémentaire peut être recommandée pour les bornes de câblage dans des environnements particulièrement humides.

Quelle classe de précision le CTHW6 prend-il en charge ?

Les informations publiées sur le produit spécifient une précision de mesure de classe 0,5/0,5S. Les spécifications exactes doivent être confirmées par rapport aux exigences du compteur et du système de surveillance électrique prévus avant l'achat.

Peut-il surveiller les câbles existants sans les déconnecter ?

La structure à noyau divisé est spécialement conçue pour être installée autour de câbles ou de barres omnibus existantes, évitant ainsi le besoin de couper le conducteur. Cependant, les travaux électriques sous tension doivent être effectués uniquement par du personnel qualifié suivant les procédures de sécurité applicables.

Quelles informations sont nécessaires lors de la sélection d'un modèle CTHW6 ?

Les informations de sélection importantes comprennent le courant primaire, le rapport de courant requis, le type de conducteur, les dimensions du câble ou du jeu de barres, la taille de l'ouverture, les exigences de précision, l'environnement d'installation et les exigences de connexion secondaire.

Junray Électrique propose-t-il une personnalisation ?

Oui. Junray Electrical déclare que les spécifications non standard peuvent être personnalisées en fonction des dimensions d'installation et des exigences des paramètres. Son équipe technique peut également fournir des conseils de sélection de modèles et une assistance technique après-vente.

Conclusion

Un transformateur de courant bien conçu peut rendre la surveillance électrique plus pratique tout en soutenant la modernisation des systèmes de distribution basse tension existants. Avec sa structure à noyau divisé, sa spécification de précision de classe 0,5/0,5S, son boîtier ignifuge isolé, son encapsulation époxy et sa conception de connexion étanche, le CTHW6 est adapté aux applications où la flexibilité d'installation et l'acquisition fiable du courant sont importantes. Si vous prévoyez une rénovation de distribution, un projet de surveillance énergétique ou une application de surveillance électrique extérieure,Contactez-nouschez Junray Electrical avec votre courant nominal, les dimensions des conducteurs, les exigences de précision et les conditions d'application pour discuter de la sélection du modèle et d'une solution personnalisée appropriée.
