Junrayfournit leArmoire de compensation de puissance réactive GGJpour aider les installations industrielles à améliorer leur facteur de puissance, à réduire les pertes de puissance réactive et à optimiser la distribution d'énergie basse tension. Conçue pour les applications avec des charges électriques fluctuantes, cette armoire ajuste automatiquement la compensation de puissance réactive pour prendre en charge un fonctionnement plus stable du système, améliorer l'utilisation du transformateur et aider les entreprises à gérer plus efficacement leurs dépenses en électricité.
Une armoire de compensation de puissance réactive GGJ est un composant important des systèmes de distribution d'énergie basse tension, en particulier dans les usines et les installations commerciales avec des charges inductives importantes. En commutant les batteries de condensateurs en fonction de l'évolution de la demande électrique, il compense la puissance réactive, améliore le facteur de puissance et réduit le courant inutile dans les lignes de distribution. La sélection de la capacité de compensation, de la méthode de contrôle et de la configuration de protection contre les harmoniques appropriées permet de garantir un fonctionnement fiable et une valeur à long terme. Ce guide explique le fonctionnement de l'équipement, ses spécifications techniques, ses principaux avantages, ses applications typiques et les facteurs que les acheteurs doivent prendre en compte avant d'acheter.

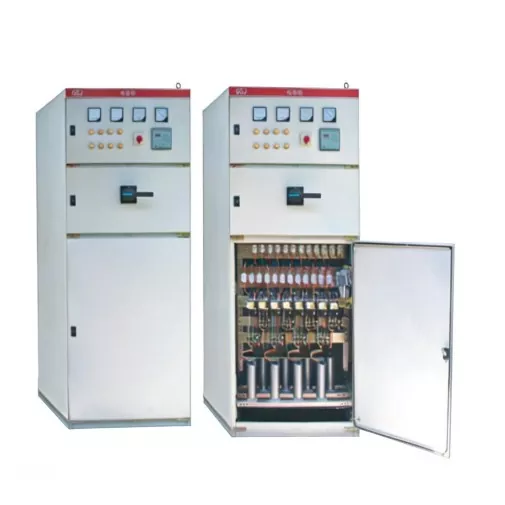

Une armoire de compensation de puissance réactive GGJ est un ensemble électrique basse tension conçu pour améliorer le facteur de puissance en compensant la puissance réactive dans un réseau de distribution électrique. Il intègre généralement des batteries de condensateurs, des composants de commutation, un contrôleur de compensation, des dispositifs de protection et un boîtier métallique dans un système coordonné.
Dans les installations industrielles, les équipements électriques tels que les moteurs à induction, les pompes, les compresseurs et les ventilateurs nécessitent de la puissance réactive pour établir des champs magnétiques. Bien que cette puissance soit nécessaire au fonctionnement des équipements, un courant réactif excessif augmente le courant circulant dans les câbles et les transformateurs sans contribuer directement au rendement mécanique utile.
L'armoire GGJ résout ce problème en fournissant une puissance réactive capacitive à proximité du système de distribution. Cela réduit la quantité de puissance réactive qui doit être extraite du réseau en amont et contribue à améliorer le facteur de puissance global.
Le produit de Junray est conçu pour les systèmes de distribution d'énergie en usine et d'autres applications où la compensation automatique peut prendre en charge la gestion de l'énergie et l'utilisation des équipements. En fonction des exigences du projet, l'armoire peut être configurée pour différentes capacités de compensation et conditions d'installation.
Pour plus de détails sur le produit et les informations de configuration, visitez la page produit de l'armoire de compensation de puissance réactive GGJ.
Le principe de fonctionnement d'une armoire de compensation de puissance réactive GGJ est basé sur la correspondance de la demande de puissance réactive d'une charge avec une alimentation capacitive appropriée. Ce processus permet de réduire le courant réactif inutile et améliore la relation entre la puissance active et la puissance apparente.
Un contrôleur de compensation intelligent surveille les paramètres électriques via des signaux de mesure de tension et de courant. Sur la base du facteur de puissance mesuré et des paramètres de contrôle configurés, il détermine si des étages de condensateur supplémentaires doivent être connectés ou déconnectés.
Lorsqu’une usine démarre des moteurs ou des équipements de production supplémentaires, la demande de puissance réactive peut augmenter. Le contrôleur peut commuter des étages de condensateurs appropriés pour fournir une compensation supplémentaire. Lorsque l'équipement s'arrête et que la demande diminue, le contrôleur peut déconnecter les étapes inutiles pour réduire le risque de surcompensation.
Le facteur de puissance indique l’efficacité avec laquelle un système électrique convertit la puissance apparente fournie en puissance active. Un faible facteur de puissance signifie généralement qu’il faut plus de courant pour fournir une quantité donnée de puissance active.
Pour un système monophasé simplifié ou triphasé équilibré dans des conditions sinusoïdales, la relation peut être exprimée comme suit :
Facteur de puissance = Puissance active / Puissance apparente
L'amélioration du facteur de puissance peut réduire les pertes liées au courant dans les câbles et les transformateurs, à condition que le système soit conçu et exploité de manière appropriée. Le bénéfice réel dépend du profil de charge existant, de la résistance des conducteurs, des heures de fonctionnement, du tarif de l'électricité et des paramètres de compensation.
Dans les installations avec des charges non linéaires importantes, les mesures harmoniques sont également importantes. Les batteries de condensateurs peuvent interagir avec l'impédance du système et potentiellement amplifier certaines harmoniques. Une solution correctement conçue peut donc nécessiter des réacteurs en série ou des équipements séparés d’atténuation des harmoniques.
Avant d'acheter une armoire de compensation de puissance réactive GGJ, les acheteurs doivent examiner sa tension nominale, sa fréquence, sa capacité de compensation, sa stratégie de contrôle, la protection du boîtier et les matériaux de construction. Ces paramètres déterminent si l'équipement correspond au système de distribution électrique et à l'environnement d'exploitation.
| Paramètre | Spécifications du produit Junray | Considération de sélection |
|---|---|---|
| Tension nominale | C.A. 380 V | Confirmer la compatibilité avec la tension de distribution du site. |
| Fréquence nominale | 50 Hz | Faites correspondre la fréquence d'alimentation locale. |
| Capacité de rémunération | 50 à 500 kvar, personnalisable | Calculez la capacité requise à partir de la demande de charge mesurée ou évaluée. |
| Plage de compensation du facteur de puissance | 0,8 à 0,99 | Définir la cible en fonction des exigences du service public et des conditions d'exploitation. |
| Mode de commutation | Commutation dynamique intelligente de passage à zéro | Évaluez les fluctuations de charge et la fréquence de commutation. |
| Niveau de protection | IP30 | Vérifiez si l'environnement d'installation intérieur est adapté. |
| Matériau du meuble | Profilé d'acier 8MF et tôle d'acier laminée à froid avec pulvérisation de plastique | Tenez compte de la résistance structurelle, de l’exposition à la corrosion et de l’accès pour la maintenance. |
| Méthode d'installation | Au sol | Prévoyez suffisamment d’espace pour l’installation, la ventilation et l’entretien. |
Remarque : les spécifications sont basées sur les informations sur le produit référencé. Les notes finales, les sélections de composants et les dispositions de protection doivent être confirmées avec Junray par rapport aux exigences du projet avant de passer commande.
Le produit prend en charge différentes configurations de compensation de condensateur, notamment les configurations étoile (Y), triangle (Δ) et Y+Δ combinées. Les options de communication répertoriées pour le produit incluent des interfaces RS-232/RS-485 et des modules sans fil ou GPRS en option pour la communication à distance, en fonction de la configuration sélectionnée.
Ces options permettent aux ingénieurs de considérer l'armoire comme faisant partie d'un système plus large de surveillance et de gestion de la distribution d'énergie plutôt que comme un composant isolé.
Une armoire de compensation de puissance réactive correctement sélectionnée peut offrir plusieurs avantages opérationnels et financiers. Les résultats varient en fonction des caractéristiques de charge, de la conception du système et des politiques locales de facturation de l'électricité.
La commutation automatique des condensateurs aide le système de distribution à répondre à l'évolution de la demande de puissance réactive. L'amélioration du facteur de puissance peut aider les installations à répondre aux exigences des services publics et à réduire les frais liés au facteur de puissance, le cas échéant. Les résultats réels doivent être vérifiés par des mesures électriques après la mise en service.
Le courant réactif contribue aux pertes liées au courant dans les conducteurs et les transformateurs. En réduisant le courant réactif fourni par les équipements en amont, la compensation peut réduire ces pertes dans des conditions de fonctionnement appropriées. Le montant de la réduction des pertes dépend du réseau électrique et de l’emplacement des équipements de compensation.
Les transformateurs ont des limites basées sur la puissance apparente, et non sur la seule puissance active. Lorsque la puissance réactive occupe une partie substantielle de la capacité disponible, le transformateur peut avoir moins de capacité disponible pour des charges actives supplémentaires. La correction du facteur de puissance peut libérer une certaine capacité de puissance apparente pour répondre à la demande de production, même si la capacité réellement utilisable doit toujours être vérifiée par rapport aux valeurs nominales du transformateur et aux limites thermiques.
La compensation dynamique peut suivre les variations causées par les démarrages du moteur, les changements de calendrier de production et les différentes charges de fonctionnement. La commutation par passage à zéro vise à réduire les transitoires de commutation dans des conditions de fonctionnement appropriées. Une coordination et une mise en service correctes de la protection restent essentielles à des performances fiables.
Un courant réactif plus faible, des pertes électriques réduites et un facteur de puissance amélioré peuvent contribuer à réduire les coûts d'exploitation. Une évaluation pratique des investissements doit comparer les coûts d'achat et d'installation de l'armoire avec les économies attendues, les exigences de maintenance, les heures de fonctionnement et la structure tarifaire de l'électricité du site.
L'armoire de compensation de puissance réactive GGJ convient aux systèmes de distribution basse tension où les charges inductives créent une demande importante de puissance réactive. Les applications typiques sont les suivantes.
Les installations dotées de nombreux variateurs de fréquence, redresseurs, machines à souder ou autres charges non linéaires doivent évaluer la distorsion harmonique avant d'installer une compensation de condensateur conventionnelle. En fonction des résultats de mesure, une armoire avec des réacteurs adaptés ou un filtre de puissance active dédié peut être plus approprié pour l'application.
Apprenez-en davantage sur les solutions complémentaires de qualité d’énergie sur le site Web des équipements électriques basse tension de Junray.
Choisir la bonne armoire de compensation de puissance réactive GGJ nécessite plus que la sélection d'une capacité basée sur la taille du transformateur. Les ingénieurs doivent évaluer la demande réelle de puissance réactive, la variation de charge, les conditions harmoniques, les contraintes d'installation et les exigences électriques applicables.
Collectez des mesures de qualité de l’énergie pendant des périodes de fonctionnement représentatives. Enregistrez la puissance active, la puissance réactive, le facteur de puissance, la tension, le courant et la variation de charge lorsque cela est possible. Les mesures prises uniquement pendant un fonctionnement à faible charge peuvent ne pas refléter la compensation requise lors des pics de production.
Un calcul préliminaire couramment utilisé pour la capacité requise du condensateur est le suivant :
Qc = P × (tan φ₁ − tan φ₂)
Ici, Qc est la capacité de compensation requise en kvar, P est la puissance active en kW, φ₁ est l'angle du facteur de puissance initial et φ₂ est l'angle du facteur de puissance cible.
Cette formule fournit une estimation des conditions de fonctionnement appropriées. La conception finale doit tenir compte de la variation réelle de la charge, des batteries de condensateurs existantes, des harmoniques, des conditions de tension et du risque de surcompensation.
Les charges qui changent progressivement peuvent être satisfaites par une commutation par étapes conventionnelle, tandis que les charges fluctuant rapidement peuvent nécessiter une stratégie de compensation plus rapide. La méthode de commutation doit être sélectionnée en fonction du profil de charge et de la configuration confirmée par le fabricant.
En cas de charges non linéaires, obtenez des mesures harmoniques ou une évaluation professionnelle de la qualité de l’énergie. Confirmez si des réacteurs désaccordés, des filtres d'harmoniques ou d'autres équipements d'atténuation sont nécessaires avant de spécifier l'armoire.
Avant d'émettre un bon de commande, confirmez :
Une installation correcte est essentielle pour la sécurité et l'efficacité d'une armoire de compensation de puissance réactive GGJ. L'équipement doit être installé par un personnel électricien qualifié conformément aux dessins approuvés, aux instructions du fabricant et aux réglementations locales applicables.
Même si la compensation automatique réduit le besoin de commutation manuelle, elle n’élimine pas le besoin d’inspection. Le personnel de maintenance doit examiner les températures de fonctionnement, les voies de ventilation, les connexions électriques, l'état des condensateurs, les alarmes du contrôleur et les signes de bruit anormal ou de surchauffe.
L'inspection et la maintenance électriques doivent être effectuées par du personnel qualifié en utilisant des procédures d'isolation et de sécurité appropriées. Les condensateurs peuvent conserver une charge électrique après la coupure de courant. Les procédures de décharge et de vérification du fabricant doivent donc être suivies avant le début des travaux.
Sa fonction principale est d'améliorer le facteur de puissance en fournissant une puissance réactive capacitive à un système de distribution basse tension. Cela peut réduire le courant réactif en amont, diminuer les pertes liées au courant et aider les installations à se conformer aux exigences applicables en matière de facteur de puissance.
Le produit Junray référencé indique une capacité de compensation de 50 à 500 kvar, avec personnalisation disponible. La valeur nominale appropriée doit être déterminée à partir de la demande de puissance réactive mesurée, du facteur de puissance cible, du profil de charge et des conditions harmoniques.
Cela peut contribuer à réduire ou à éviter les pénalités liées au facteur de puissance lorsque le système de compensation est correctement dimensionné et utilisé. Cependant, les résultats réels de facturation dépendent des règles tarifaires du service public, des modèles de demande et des autres frais applicables. Les économies doivent être évaluées à l’aide de données spécifiques au site plutôt que supposées à l’avance.
La compensation réduit principalement le courant réactif et peut réduire les pertes de distribution électrique. Il n’élimine pas directement l’énergie active nécessaire aux équipements de production. Toute réduction de la consommation d'énergie active dépend des pertes évitées et des conditions de fonctionnement du système.
Cela peut convenir, mais les installations équipées de variateurs de fréquence doivent évaluer la distorsion harmonique et les résonances possibles avant de sélectionner la compensation par condensateur. En fonction des résultats, des réacteurs ou des équipements dédiés à l'atténuation des harmoniques peuvent être nécessaires.
Les acheteurs doivent fournir le facteur de puissance existant, la charge active, le facteur de puissance cible, le programme de fonctionnement, la tension nominale et toutes les mesures de qualité de l'énergie disponibles. Un ingénieur électricien ou le fabricant peut alors calculer le besoin préliminaire en kvar et confirmer une configuration appropriée.
Fournissez la capacité de compensation, la tension et la fréquence requises, les dessins du système de distribution, les caractéristiques de charge, les informations sur les harmoniques, les exigences en matière de boîtier, les composants préférés, les besoins de communication et la destination. Ces détails aident le fournisseur à préparer une configuration qui correspond au projet.
Une armoire de compensation de puissance réactive GGJ peut constituer un investissement précieux pour les installations industrielles et commerciales recherchant un meilleur facteur de puissance, un courant réactif plus faible, une utilisation améliorée du transformateur et une distribution basse tension plus efficace. Son efficacité dépend d’une sélection précise de la capacité, d’un contrôle de commutation approprié, d’une évaluation des harmoniques, d’une installation correcte et d’une inspection continue. En évaluant la demande électrique réelle et les exigences du projet avant l'achat, les entreprises peuvent choisir une solution de compensation qui prend en charge un fonctionnement fiable et une valeur mesurable à long terme.
Junray propose des armoires de compensation de puissance réactive GGJ pour les applications de distribution d'énergie industrielle, avec une capacité de compensation configurable et des options de contrôle pour répondre aux différents besoins du projet. Si vous envisagez une nouvelle installation ou une mise à niveau d'un système électrique existant,Contactez-nousdès aujourd'hui pour discuter de vos exigences techniques, demander un devis personnalisé et trouver une solution de compensation de puissance réactive adaptée à votre installation.
