À mesure que les systèmes de distribution d'énergie continuent d'évoluer, les entreprises de services publics, les installations industrielles, les projets d'énergie renouvelable et les infrastructures commerciales nécessitent des solutions électriques plus sûres, plus compactes et plus fiables. LeSous-station de style américainest devenue une option privilégiée en raison de sa structure intégrée, de sa sécurité opérationnelle, de son temps d'installation réduit et de ses capacités de déploiement flexibles.
Cet article explique le fonctionnement d'une sous-station de style américain, ses composants principaux, ses avantages, les considérations d'installation, les pratiques de maintenance et pourquoi elle est largement utilisée dans les systèmes de distribution électrique modernes.

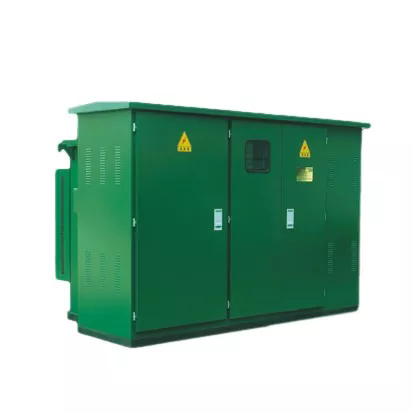

Une sous-station de style américain est un système de distribution d'énergie compact et intégré qui combine des transformateurs, des interrupteurs haute tension, des dispositifs de protection et des équipements de distribution basse tension dans une seule unité fermée. Il est généralement installé à l’extérieur et conçu pour réduire l’empreinte tout en améliorant l’efficacité de la distribution.
Contrairement aux sous-stations traditionnelles qui nécessitent des salles de transformateurs séparées et des dispositions de câbles complexes, la sous-station de style américain simplifie l'installation et l'exploitation. Sa conception compacte le rend particulièrement adapté aux infrastructures urbaines, aux zones industrielles, aux projets d'énergie renouvelable et aux systèmes électriques temporaires.
La plupart des sous-stations de style américain sont immergées dans le pétrole et présentent une structure entièrement scellée qui protège les composants électriques internes des conditions environnementales telles que la poussière, l'humidité et la corrosion.
Le principe de fonctionnement d'une sous-station de type américain repose sur la transformation de tension et la distribution d'énergie. L'énergie électrique pénètre dans la sous-station par le compartiment haute tension et est transférée au transformateur pour réduire la tension. L'électricité transformée est ensuite distribuée via le compartiment basse tension vers les utilisateurs finaux ou les équipements électriques.
L'ensemble du système intègre des dispositifs de protection pour éviter les surcharges, les courts-circuits et les conditions de fonctionnement anormales. Cela garantit une alimentation électrique sûre et continue.
| Composant | Fonction |
|---|---|
| Transformateur | Convertit la haute tension en basse tension utilisable |
| Compartiment haute tension | Contrôle et protège l’alimentation électrique entrante |
| Compartiment basse tension | Distribue l'électricité aux systèmes des utilisateurs finaux |
| Dispositifs de protection | Empêche les dommages causés par les surcharges et les courts-circuits |
| Circuit de refroidissement | Maintient la stabilité de la température de fonctionnement |
| Structure du boîtier | Fournit une protection contre les intempéries et la sécurité |
L’une des plus grandes préoccupations des clients est l’espace d’installation limité. Les sous-stations de style américain résolvent ce problème grâce à une structure hautement intégrée qui réduit considérablement l'empreinte au sol par rapport aux sous-stations conventionnelles.
Les sous-stations traditionnelles nécessitent souvent de grands projets de construction et des périodes d'installation prolongées. Une sous-station de style américain arrive sous forme d'unité pré-assemblée, ce qui réduit les coûts de main-d'œuvre et le temps d'installation.
Sa conception étanche minimise l'exposition aux risques environnementaux externes tels que la pluie, la poussière, l'humidité et la pollution. Cela améliore la fiabilité à long terme et réduit les temps d’arrêt.
Les systèmes de protection intégrés isolent rapidement les défauts électriques et améliorent la sécurité des opérateurs. Les structures entièrement fermées réduisent également les risques de contact accidentel.
Les clients s'inquiètent souvent des dépenses opérationnelles à long terme. Les sous-stations de style américain nécessitent moins d’entretien de routine en raison de leur construction compacte et étanche et de leurs composants durables.
Les sous-stations de style américain sont largement utilisées dans de nombreux secteurs car elles fournissent des solutions de distribution d'énergie fiables et flexibles.
Pour les projets d'énergie renouvelable tels que les parcs solaires et éoliens, les sous-stations compactes simplifient la connexion au réseau tout en améliorant l'efficacité du transport d'énergie.
La sélection de la sous-station de style américain appropriée dépend de plusieurs facteurs opérationnels. Les acheteurs doivent évaluer les besoins électriques actuels et futurs avant d’acheter.
| Facteur de sélection | Importance |
|---|---|
| Capacité de puissance | Détermine les exigences de taille du transformateur |
| Niveau de tension | Assure la compatibilité du système |
| Environnement d'installation | Affecte la conception du boîtier et du refroidissement |
| Caractéristiques de charge | Impacte la stabilité opérationnelle |
| Expansion future | Prend en charge l'évolutivité à long terme |
Travailler avec un fabricant expérimenté est essentiel pour garantir un support technique approprié et des solutions personnalisées.
Bien que les sous-stations de style américain nécessitent relativement peu d’entretien, des inspections régulières restent essentielles pour la fiabilité opérationnelle à long terme.
La maintenance préventive peut réduire considérablement les pannes inattendues et prolonger la durée de vie des équipements.
| Fonctionnalité | À l'américaine | À l'européenne |
|---|---|---|
| Structure | Conception intégrée compacte | Compartiments séparés |
| Empreinte | Plus petit | Plus grand |
| Installation | Plus rapide | Plus complexe |
| Entretien | Entretien réduit | Entretien modéré |
| Application | Projets urbains et industriels | Grands systèmes d’infrastructure |
La plupart des modèles prennent en charge les systèmes de distribution moyenne tension tels que 10 kV, 15 kV, 20 kV et 35 kV en fonction des exigences du projet.
Oui. Leur structure étanche et résistante aux intempéries les rend parfaitement adaptés aux environnements extérieurs, notamment aux zones industrielles et côtières.
Le temps d'installation est beaucoup plus court par rapport aux sous-stations traditionnelles car l'équipement est pré-assemblé avant la livraison.
Oui. Les fabricants peuvent personnaliser les tensions nominales, les capacités des transformateurs, les matériaux du boîtier et les systèmes de protection en fonction des spécifications du client.
La sous-station de style américain est devenue une solution importante pour la distribution électrique moderne en raison de sa structure compacte, de sa sécurité opérationnelle, de son processus d'installation efficace et de ses performances fiables à long terme. Qu'il soit utilisé dans des installations industrielles, des projets d'énergie renouvelable, des développements commerciaux ou des infrastructures urbaines, il assure une distribution d'énergie stable et efficace tout en réduisant la complexité opérationnelle.
Alors que la demande mondiale d’infrastructures électriques fiables continue de croître, le choix d’un fabricant de confiance devient de plus en plus important. Junray Electrical propose des solutions professionnelles de sous-stations de style américain conçues pour répondre aux exigences modernes de distribution d'énergie avec des normes de sécurité élevées et des performances fiables.
Junray Électriquepropose des solutions de sous-stations personnalisées de style américain pour les applications industrielles, commerciales et utilitaires. Notre équipe d'ingénieurs expérimentés est prête à vous aider à choisir la configuration adaptée aux exigences de votre projet.Contactez-nousdès aujourd'hui pour obtenir une assistance professionnelle, une consultation technique et des prix compétitifs pour votre prochain projet de distribution d'énergie.
