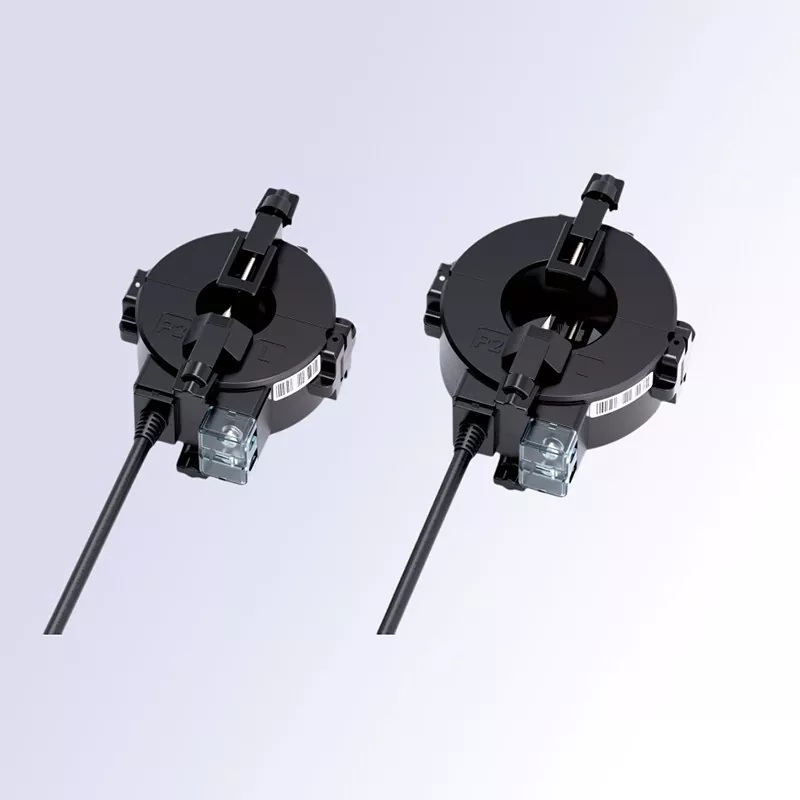

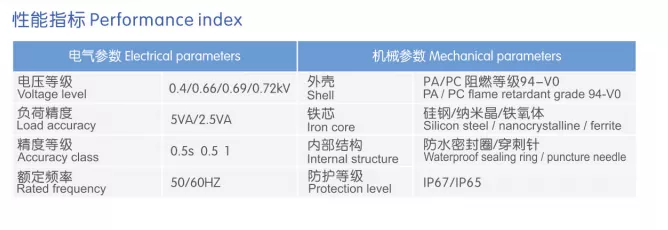

Le transformateur de courant étanche CTHW8 Outdoor présente une conception circulaire à noyau divisé, lui permettant d'être fixé directement sur des câbles d'alimentation sous tension sans avoir besoin d'arrêter le système ou de déconnecter les câbles et les bornes. Son ouverture intérieure lisse épouse la forme du câble, tandis qu'un mécanisme de verrouillage à vis et à goupille assure un ajustement sûr et sans déplacement. Combiné à un noyau de fer de haute précision, il permet une acquisition de courant stable.
La conception circulaire à noyau divisé assure un ajustement serré entre l'ouverture intérieure et la surface extérieure du câble, s'adaptant aux câbles d'alimentation basse tension unipolaires et multiconducteurs de différents diamètres. Par rapport aux transformateurs à ouverture carrée, cette conception offre un ajustement plus serré sans oscillation, ce qui se traduit par une précision de mesure plus stable. La structure divisée élimine l'exigence traditionnelle de débrancher les fils pour l'installation, permettant une mise à niveau sans coupure de courant. Une seule personne peut installer une unité en quelques secondes, ce qui réduit considérablement les temps d'installation et évite les pertes associées aux temps d'arrêt de production.
L'unité est dotée d'un mécanisme de verrouillage à vis monté sur le dessus avec une goupille de positionnement intégrée. Le serrage de la vis ferme solidement les boîtiers supérieur et inférieur, garantissant que les surfaces de contact du noyau de fer se rencontrent sans espaces. Simultanément, la goupille de positionnement appuie contre la surface extérieure du câble pour verrouiller le transformateur en place, empêchant ainsi efficacement le glissement ou la rotation. Cela garantit un fonctionnement stable à long terme, même dans des environnements à fortes vibrations, et élimine structurellement les erreurs de mesure causées par le desserrage.
Il utilise un noyau en acier au silicium à grains orientés de haute qualité, caractérisé par une perméabilité magnétique élevée, une faible perte magnétique et une excellente linéarité de la courbe de magnétisation. Il fournit un signal de sortie stable dans la plage de courant nominal, répondant aux normes de précision de mesure de classe 0,5 ou classe 1 et garantissant une acquisition de données de courant fiable et précise. Le produit prend en charge un fonctionnement à double fréquence (50 Hz/60 Hz) et offre une forte résistance aux interférences électromagnétiques externes, garantissant une intégration stable avec divers wattmètres multifonctions, terminaux de surveillance intelligents et dispositifs de protection de relais.
Ce transformateur de courant étanche CTHW8 Outdoor est doté d'un boîtier monocoque moulé par injection en plastique technique ignifuge à haute résistance, offrant une excellente isolation, résistance aux chocs et durabilité contre les températures extrêmes. L'intérieur est recouvert de résine époxy sous vide, offrant une protection complète contre l'humidité, la poussière et la corrosion. Il convient aux environnements divers et exigeants, tels que les installations industrielles, les boîtes de distribution extérieures, les puits de distribution souterrains et les tunnels utilitaires, tout en maintenant des performances constantes sur le long terme et en garantissant une durée de vie prolongée.
Cache-bornes transparent : l'état du câblage est clairement visible, améliorant ainsi l'efficacité lors de l'acceptation de l'installation sur site et du dépannage ou de la maintenance ultérieure.
Marquages de polarité clairs : les indicateurs directionnels P1/P2 et la polarité des bornes secondaires sont marqués sur la surface du boîtier pour éviter les erreurs de câblage.
Sortie de câble étanche : livré avec un câble de sortie spécialisé et résistant à la flexion ; le point de connexion est doté d'un joint étanche pour améliorer l'indice de protection global.
Conception intégrée et sans accessoire : Prêt à installer dès la sortie de la boîte sans avoir besoin de pièces supplémentaires, ce qui réduit les coûts de matériaux.

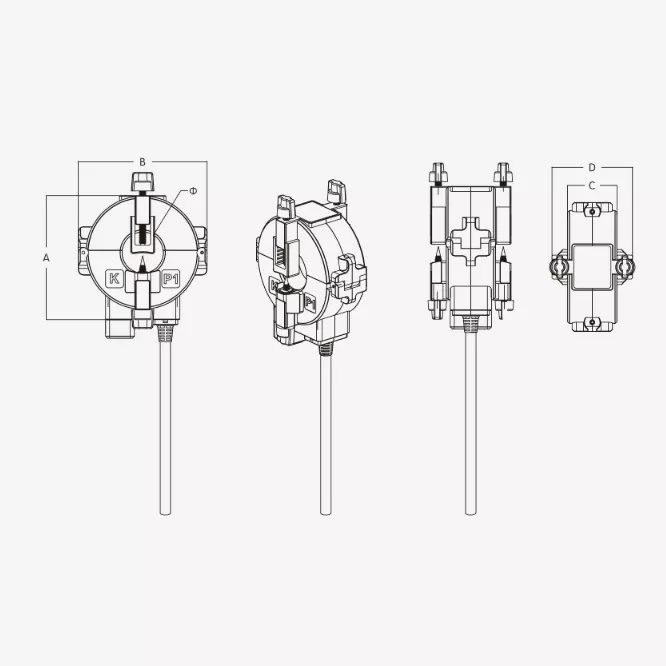

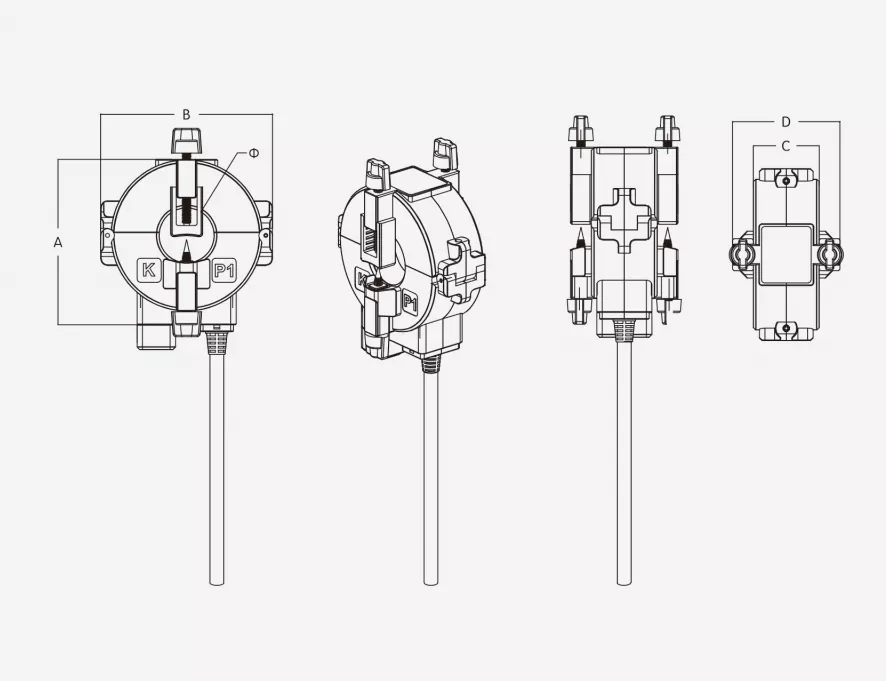

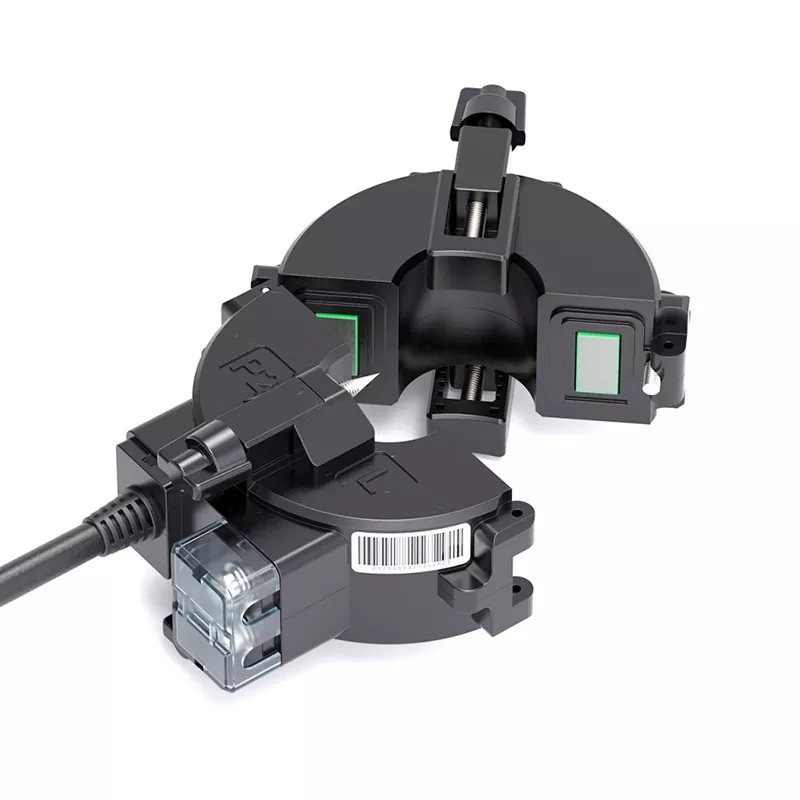

Desserrez la vis de verrouillage supérieure en la tournant dans le sens inverse des aiguilles d'une montre, puis séparez délicatement les sections supérieure et inférieure du boîtier le long de la ligne de séparation.
Placez le câble à mesurer au centre de l'ouverture du transformateur, en vous assurant qu'il est coaxial à l'ouverture et exempt de désalignement ou de compression.
Alignez les surfaces de contact et fermez les sections du boîtier ; serrez la vis de verrouillage supérieure dans le sens des aiguilles d'une montre pour garantir un ajustement parfait et que la goupille de verrouillage fixe fermement le câble.
Ouvrez le cache-bornes transparent, connectez correctement les câbles secondaires en fonction des marquages de polarité et fermez le cache pour terminer l'installation.
Ne laissez jamais le circuit secondaire ouvert pendant que le transformateur est en fonctionnement ; un circuit ouvert peut induire des tensions élevées mettant en danger la sécurité du personnel et des équipements.
Sélectionnez un modèle avec la taille d'ouverture appropriée en fonction du diamètre extérieur réel du câble pour garantir un ajustement correct.
Pour les installations en extérieur ou dans des environnements très humides, il est recommandé d'appliquer une imperméabilisation/étanchéité supplémentaire aux connexions de câblage. Scénarios d'application
Modernisation des systèmes de distribution existants : installation de dispositifs de mesure et de surveillance sur les circuits de câbles dans les parcs industriels vieillissants ou les bâtiments commerciaux sans avoir besoin de pannes de courant ou de déconnexion des fils.
O&M de distribution d'énergie du bâtiment : surveillance du courant et analyse des statistiques de consommation d'énergie pour les circuits de câbles situés dans les colonnes montantes électriques et les gaines électriques.
Surveillance de l'alimentation industrielle : surveillance en temps réel des courants de fonctionnement des équipements alimentés par câble tels que les lignes de production, les pompes, les ventilateurs et les compresseurs d'air.
Systèmes de distribution d'énergie intelligents : intégration avec des plates-formes de surveillance de l'énergie et des systèmes de gestion de l'énergie pour permettre l'acquisition de données à distance et l'alerte précoce en cas de panne.
Protection contre les fuites à la terre : personnalisable en tant que transformateur de courant homopolaire pour la surveillance du courant résiduel et la protection contre les fuites à la terre dans les systèmes de distribution d'énergie.
L'ensemble de la gamme de produits est fabriquée en stricte conformité avec les normes nationales. Chaque transformateur de courant étanche CTHW8 Outdoor est soumis à des tests complets, notamment un étalonnage de précision, des tests de tension de tenue à fréquence industrielle et des contrôles de performances d'isolation, avant expédition pour garantir des performances stables et fiables. Une garantie d'un an est fournie.
Nom du projet : Projet de modernisation de la surveillance de l'énergie de l'éclairage intelligent de Suzhou | Lieu : Ville de Suzhou, province du Jiangsu
Date d'achèvement : septembre 2023
Produit utilisé : Transformateur de courant à noyau divisé à perçage d'isolation φ45 mm
Le projet couvre un tronçon de 6,2 kilomètres d'une artère urbaine majeure comprenant 218 circuits de distribution d'éclairage public. Chaque circuit utilise des câbles d'alimentation de 3 × 16 mm² pour alimenter les lampadaires LED et l'éclairage paysager. Construit à l'origine en 2015, le système de distribution existant n'offrait qu'une fonctionnalité marche/arrêt de base de l'interrupteur principal, manquant de capacités de surveillance du courant des circuits individuels ou de statistiques de consommation d'énergie.
À mesure que les exigences en matière de gestion raffinée de l’éclairage municipal augmentaient, les autorités locales prévoyaient d’installer des systèmes de surveillance énergétique et d’alerte précoce en cas de panne sur l’ensemble du réseau d’éclairage. Cependant, ils ont été confrontés à des défis tels que des difficultés à obtenir l'approbation des pannes de courant sur les routes principales, des coûts de câblage élevés en raison de la nature dispersée des points d'installation extérieurs et la nécessité de couper les câbles pour la modernisation des transformateurs de courant traditionnels. En fin de compte, le projet a sélectionné des transformateurs de courant à noyau ouvrant à perforation d'isolant comme composants de base pour l'acquisition de courant, permettant ainsi d'effectuer l'ensemble de la modernisation sans aucune panne de courant.
Absence de surveillance du courant des circuits de dérivation ; efficacité de dépannage extrêmement faible. Il n'y a eu aucune collecte de données sur le courant par circuit à travers le réseau d'éclairage ; l'identification des lampadaires endommagés ou des défauts de ligne reposait uniquement sur des patrouilles nocturnes manuelles. Le délai moyen de détection d'un défaut dépassait 12 heures, les problèmes dans les sections distantes persistant parfois pendant 2 à 3 jours avant d'être résolus. Par conséquent, le taux de disponibilité de l’éclairage routier oscillait autour de 92 %, ne répondant pas aux normes requises.
Gestion de l'énergie brute ; incapacité à détecter une consommation électrique anormale. Seul le compteur principal mesurait la consommation totale, ce qui rendait impossible la distinction de la consommation d'énergie par circuit individuel. Des problèmes tels que des fuites de lignes ou des prises d'électricité non autorisées par des entreprises voisines n'ont pas été détectés, ce qui a entraîné des pertes d'énergie annuelles non liées à l'éclairage estimées à plus de 50 000 RMB.
Les rénovations traditionnelles nécessitaient des coupures de courant, entraînant un impact public important. L’utilisation de transformateurs de courant traversants standards aurait nécessité de couper les câbles et de couper l’alimentation. Des pannes sur les routes principales auraient perturbé les feux de circulation, l'éclairage public et l'alimentation électrique des commerces à proximité. De plus, le processus d'approbation des pannes était complexe et l'installation de nuit présentait des risques élevés pour la sécurité.
Emplacements extérieurs largement dispersés ; coûts élevés pour le câblage de l'alimentation électrique. Les 218 points de contrôle étaient répartis le long de la route. L'installation de câbles d'alimentation séparés pour chaque module de collecte de données aurait entraîné des coûts combinés de matériel et de main d'œuvre supérieurs à 120 000 RMB ; De plus, le câblage extérieur est sujet au vieillissement et à des taux de défaillance élevés.
Pour répondre aux exigences fondamentales des emplacements extérieurs dispersés et des installations sans coupure, le projet utilise exclusivement des transformateurs de courant à noyau ouvrant et à perforation d'isolant. Ces unités intégrées gèrent à la fois la mesure du courant et le fonctionnement auto-alimenté du circuit, éliminant ainsi le besoin de lignes d'alimentation supplémentaires.
Principes de conception de base

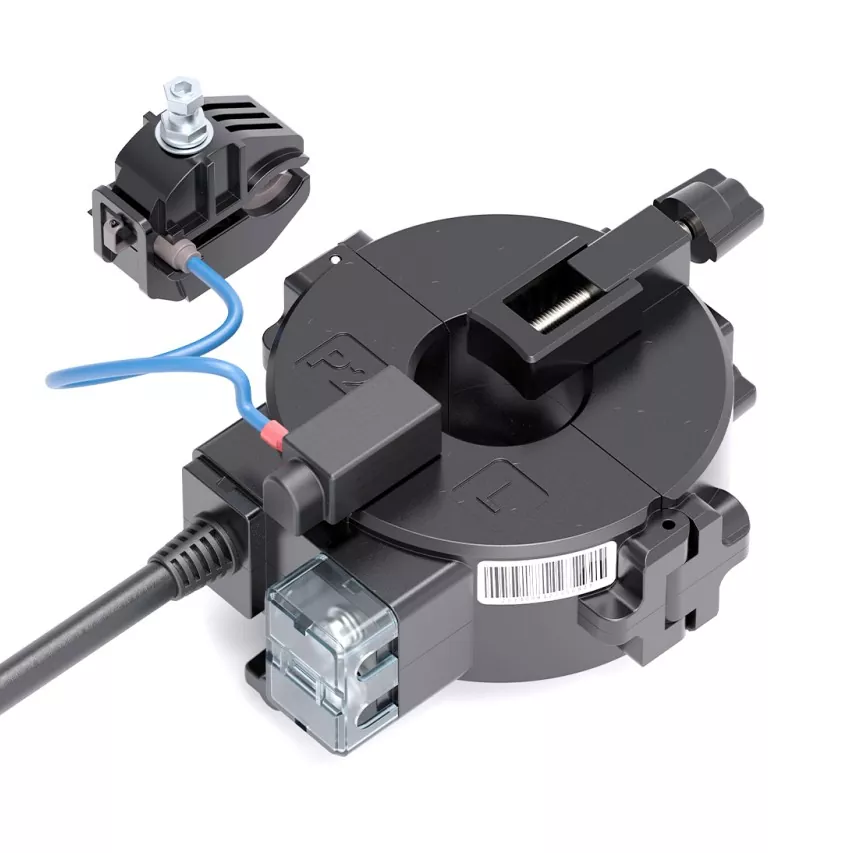

Solution auto-alimentée de perçage d'isolation : le transformateur utilise des électrodes de perçage intégrées pour pénétrer dans l'isolation du fil de phase du lampadaire et consommer de l'énergie de fonctionnement. Cela alimente simultanément les modules de collecte de courant et de communication, éliminant ainsi le besoin de lignes d'alimentation indépendantes.
Installation à noyau divisé et sans déconnexion : doté d'une structure à noyau divisé encliquetable, l'appareil se fixe directement sur l'extérieur du câble. Cela élimine le besoin de couper les câbles ou de déconnecter les bornes, ce qui permet une installation sous tension dans des environnements basse tension. Conception extérieure à haute protection : l'unité atteint un indice d'étanchéité à la poussière et à l'eau IP65 et dispose d'une bague d'étanchéité étanche au point de perçage, ce qui la rend adaptée aux environnements extérieurs exposés à la pluie, à la chaleur intense et aux températures hivernales glaciales.
Installation sans panne ; aucune perturbation des opérations urbaines normales : les travaux ont été effectués par des électriciens basse tension certifiés suivant les procédures standard de travail sous tension. Aucune coupure de courant n'a été provoquée sur les routes principales, et ni l'éclairage tricolore ni l'alimentation électrique des entreprises voisines n'ont été affectés. Au total, 218 unités ont été installées et mises en service en seulement sept jours, réduisant ainsi le calendrier du projet de plus de 60 % par rapport aux méthodes de rénovation traditionnelles.
Aucun câblage supplémentaire requis ; réduction significative des coûts de mise à niveau : l'utilisation de la technologie d'auto-alimentation basée sur le perçage a éliminé le besoin de poser des câbles d'alimentation pour les unités individuelles. Cela a permis d'économiser environ 85 RMB en coûts de matériaux et de main d'œuvre par unité, ce qui a entraîné une économie totale sur les coûts de câblage de plus de 180 000 RMB et une réduction de 40 % des coûts globaux de rénovation.
Joint de perçage fiable ; sans danger pour un fonctionnement extérieur à long terme : l'électrode de perçage est en cuivre étamé, garantissant une force de perçage uniforme sans endommager l'âme du conducteur. Un joint étanche en caoutchouc de silicone assure une isolation complète de la pluie et de l'humidité une fois verrouillé. Depuis leur déploiement, les unités ont résisté à la saison des pluies de Suzhou, aux températures estivales maximales de 40 °C et aux températures minimales hivernales de -5 °C sans subir de dégradation de l'isolation, d'infiltration d'eau ou de courts-circuits.
Précision de mesure stable ; répond aux exigences de mesure de la consommation d'énergie : les surfaces de contact du capteur à noyau divisé subissent un meulage de précision, ce qui entraîne une perte minimale du circuit magnétique lors de la fermeture et atteint une précision de classe 0,5, répondant aux exigences des statistiques énergétiques sous-mesurées. La haute sensibilité aux signaux à faible courant permet une détection précise des changements de courant provoqués par des pannes de lampadaires individuelles, permettant ainsi une alerte précoce précise des défauts.
Installation pratique et efficace ; adaptés aux environnements de travail extérieurs : les unités légères sont dotées de clips de verrouillage intégrés, permettant à un seul technicien de réaliser des installations aériennes sans outils lourds. Cela réduit considérablement à la fois les risques pour la sécurité et les difficultés liées au travail en hauteur à l’extérieur.
Efficacité O&M considérablement améliorée et taux d'éclairage conformes : le système surveille le courant en temps réel sur tous les circuits, envoyant automatiquement des alertes dans les 10 minutes en cas de circuits ouverts, de courts-circuits ou de pannes anormales, réduisant ainsi le temps moyen de résolution des pannes de 80 %. Le taux d'éclairage routier est passé de 92 % à 99,2 %, répondant ainsi à la norme de niveau I pour l'éclairage municipal.
Gestion raffinée de l'énergie et réduction des pertes : l'analyse post-mise en œuvre des données énergétiques a identifié trois points de prélèvement d'énergie non autorisé et deux cas de fuite de ligne cachée. L'assainissement a réduit les pertes d'énergie mensuelles anormales d'environ 2 300 kWh, ce qui a entraîné des économies annuelles sur les coûts d'électricité dépassant 25 000 RMB.
Fonctionnement stable de l'équipement sans défaut : depuis octobre 2024, les 218 transformateurs de courant fonctionnaient de manière continue et stable, ne montrant aucun dégât des eaux, aucune dérive de précision ou aucune surchauffe aux points de connexion ; le taux d'intégrité des équipements s'élève à 100 %.
Acceptation municipale réussie : le projet est conforme aux spécifications techniques pour la construction et l'acceptation de l'ingénierie de l'éclairage routier urbain (CJJ 89) et aux normes nationales pertinentes pour les transformateurs de courant, passant avec succès l'inspection d'acceptation spéciale de l'autorité municipale pour la modernisation de l'éclairage intelligent dès la première tentative.
Le transformateur de courant à noyau ouvrant doté d'une technologie de perçage d'isolant est un composant innovant de base pour la modernisation intelligente des systèmes de distribution d'énergie extérieure distribués. Il résout efficacement trois problèmes majeurs de l'industrie associés aux méthodes de modernisation traditionnelles : la difficulté de planifier les pannes de courant, les coûts de câblage élevés et les vitesses d'installation lentes.
Cette technologie est largement applicable aux scénarios caractérisés par des emplacements dispersés et un accès difficile à l’électricité, tels que les lampadaires municipaux, les bornes de recharge extérieures pour véhicules électriques, la distribution électrique des parcs industriels et les réseaux électriques ruraux. Il permet le déploiement rapide de systèmes de surveillance et de collecte de données énergétiques actuels sans coupure de courant, avec un câblage minimal et de faibles coûts, ce qui en fait une solution de couche de détection très rentable pour l'Internet des objets (IoT) dans la distribution d'énergie et la construction de villes intelligentes.
