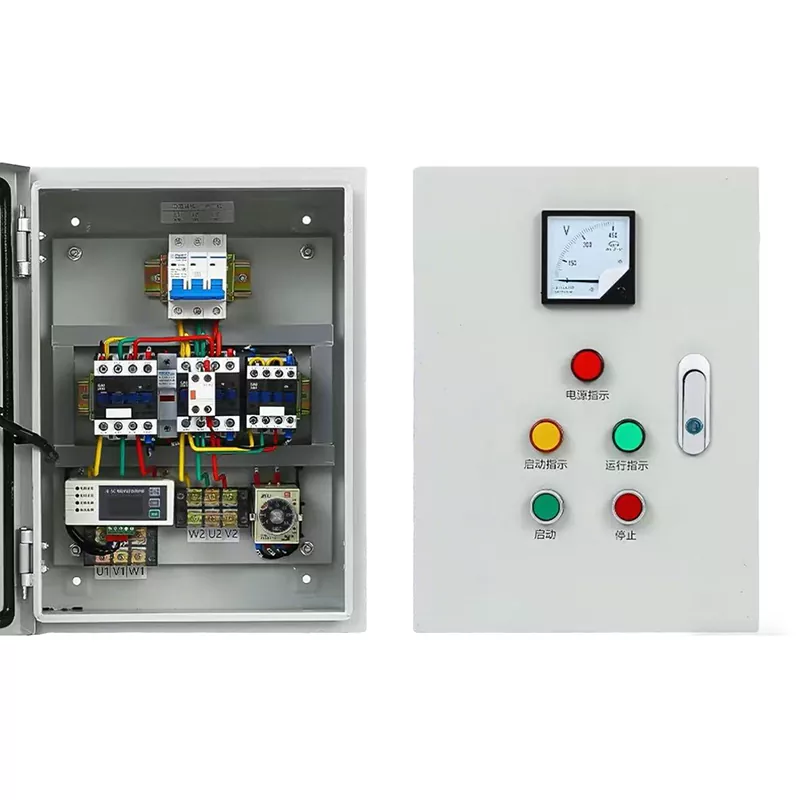

Armoire de commande de démarreur étoile-triangle

L'armoire de commande de démarreur étoile-triangle Junray Electrical est une solution de démarrage à tension réduite économique spécialement conçue pour les moteurs de haute puissance qui ne nécessitent pas de régulation de vitesse. En utilisant la technologie de démarrage étoile-triangle, il réduit le courant de démarrage à un tiers des niveaux de démarrage direct, éliminant ainsi efficacement les chutes de tension du réseau, les chocs mécaniques et les dommages aux équipements causés par un courant d'appel excessif. Doté d'une structure simple et robuste, il offre une fiabilité nettement supérieure et des taux de défaillance inférieurs à ceux des variateurs de fréquence, tout en coûtant environ 60 % de moins. La puissance nominale varie de 15 kW à 315 kW avec une protection IP40, prenant en charge une installation au sol et murale. Convient aux applications à haute puissance telles que les pompes à eau, les ventilateurs, les compresseurs d'air et les bandes transporteuses dans les environnements industriels, municipaux et commerciaux où un démarrage en douceur et la protection des équipements sont essentiels.

Développé spécifiquement pour les moteurs haute puissance

Lorsque de nombreuses entreprises utilisent des moteurs de haute puissance, elles seront confrontées à deux problèmes fondamentaux : premièrement, lorsque le moteur démarre directement, le courant de démarrage est trop important, ce qui non seulement a un impact important sur le réseau électrique et affecte le fonctionnement normal des autres équipements, mais endommage également facilement le moteur, provoquant des dommages à l'équipement et un arrêt de la production ; Deuxièmement, pour résoudre le problème du courant de démarrage, l’utilisation d’une armoire de commande à conversion de fréquence est trop coûteuse. Pour les scénarios qui ne nécessitent pas de régulation de vitesse mais nécessitent uniquement de réduire le courant de démarrage, le coût est extrêmement faible, ce qui entraîne un gaspillage de coûts.

L'armoire de commande de démarreur étoile-triangle est précisément conçue pour résoudre ce problème. Il est spécifiquement développé pour les moteurs de haute puissance, sans avoir besoin de structures complexes, il peut réaliser un démarrage efficace par réduction de tension, équilibrer praticité et économie, et répond parfaitement aux besoins de démarrage de divers moteurs de haute puissance qui ne nécessitent pas de régulation de vitesse.

Spécifications techniques

Avantage de base

Réduisez la tension pendant le démarrage pour protéger le réseau électrique et rendre le moteur plus durable

Lors du démarrage, une méthode de connexion étoile-triangle est adoptée, qui peut réduire avec précision le courant de démarrage à 1/3 du courant de démarrage direct. Cela élimine complètement l'impact des courants importants sur le réseau électrique, évite les fluctuations de tension dans le réseau affectant d'autres équipements et empêche efficacement le moteur de griller en raison d'un courant de démarrage excessif, prolongeant ainsi la durée de vie du moteur, réduisant les coûts de remplacement de l'équipement et résolvant les principaux problèmes liés au démarrage de moteurs de grande puissance.

Un choix rentable

Par rapport à l'armoire de commande à fréquence variable, le prix de l'armoire de commande de démarreur étoile-triangle a été directement réduit de 60 %. Il n’est pas nécessaire de dépenser de grosses sommes d’argent pour des équipements complexes à fréquence variable. Pour les scénarios où l'ajustement de la vitesse n'est pas nécessaire et où seul le courant de démarrage doit être réduit, il peut répondre pleinement aux exigences d'utilisation, réduisant considérablement les coûts d'approvisionnement de l'entreprise et réduisant les investissements ultérieurs en matière d'exploitation et de maintenance. Son rapport qualité-prix est de loin supérieur à celui de produits similaires.

Structure simple et stable

En abandonnant le module complexe de conversion de fréquence, en adoptant une conception structurelle simple et pratique, pendant le fonctionnement, il est plus stable, avec un taux de défaillance extrêmement faible. Particulièrement adapté aux scénarios avec des charges stables et nécessitant rarement une maintenance des équipements. Pas besoin d'arrêts fréquents pour maintenance, ce qui réduit les interruptions de production causées par des pannes d'équipement et améliore l'efficacité de la production.

Plusieurs protections de sécurité

Intégré à des fonctions de protection contre les surcharges, les surintensités, les surtensions et les sous-tensions, il peut surveiller l'état de fonctionnement du moteur en temps réel. Une fois que le moteur présente une anomalie, l'équipement s'arrête automatiquement, protégeant efficacement le moteur et l'équipement associé, empêchant les dommages à l'équipement, évitant les risques potentiels pour la sécurité et les pertes économiques causées par des pannes d'équipement et assurant un fonctionnement plus fiable.

L'installation est pratique et efficace.

Le processus d'installation est simple. Aucun technicien professionnel n'est obligé de consacrer beaucoup de temps au débogage. Il peut être réalisé rapidement et convient à divers projets d’ingénierie qui avancent rapidement. Il réduit le temps d'installation et permet à l'équipement d'être mis en service le plus rapidement possible, améliorant ainsi l'efficacité de l'avancement du projet.

Démontage détaillé des composants

Notre armoire de commande de démarreur étoile-triangle accorde une attention particulière à chaque détail. Des composants centraux au processus de câblage, il respecte strictement les normes de l’industrie. Avec des produits de haute qualité, il élimine les soucis d’approvisionnement et garantit un fonctionnement stable à long terme. Il est équipé d'un module de démarrage étoile-triangle dédié. Les composants de base sont d'excellente qualité et peuvent réaliser avec précision un démarrage par réduction de tension, réduisant ainsi efficacement le courant de démarrage. Il dispose également de plusieurs composants de protection pour garantir pleinement la sécurité du fonctionnement du moteur et éviter toute situation anormale. Le relais temporisé précis peut basculer automatiquement entre les modes de démarrage étoile et triangle, avec une commutation précise et un fonctionnement fiable, sans avoir besoin d'une opération manuelle. La conception dédiée à la dissipation thermique et à la ventilation élimine rapidement la chaleur générée pendant le fonctionnement de l'équipement, empêchant ainsi le vieillissement des composants dû à la surchauffe et prolongeant la durée de vie de l'équipement. Le processus de câblage standard garantit la séparation des lignes d'alimentation et de signal, avec un câblage droit et vertical, des marquages ​​de bornes clairs, facilitant la maintenance ultérieure, et il est également conforme aux normes de sécurité, permettant une acceptation en douceur du projet.

Couvre diverses exigences de démarrage de moteurs de grande puissance

L'armoire de commande de démarreur étoile-triangle, avec ses excellentes performances et sa flexibilité d'adaptation, est largement utilisée dans divers scénarios de moteurs de grande puissance qui ne nécessitent pas de régulation de vitesse, répondant précisément aux exigences de démarrage de différentes industries.

Dans le scénario de pompe à eau de grande puissance, il convient à diverses pompes d'alimentation en eau de grande puissance, permettant un démarrage en douceur par réduction de pression et évitant d'endommager la pompe en raison d'un courant de démarrage excessif ;

Dans le scénario d'un ventilateur de grande puissance, il peut être utilisé pour le démarrage de divers ventilateurs de grande puissance, réduisant ainsi le courant de démarrage et assurant le fonctionnement stable du ventilateur ;

Dans le scénario du compresseur d'air de grande puissance, il convient au démarrage des compresseurs d'air, en tenant compte à la fois de la douceur du démarrage et de la protection de l'équipement ;

Dans le scénario d'une bande transporteuse de grande puissance, cela aide la bande transporteuse à démarrer en douceur, réduisant ainsi l'usure de l'équipement et améliorant l'efficacité du transport ;

En même temps, il est également compatible avec d'autres moteurs de grande puissance qui ne nécessitent pas de régulation de vitesse, que ce soit dans la production industrielle, l'ingénierie municipale ou diverses usines de transformation, il peut être adapté.

Aperçu du projet de rénovation

Profil du projet

Ce projet concerne la modernisation du système électrique des pompes anti-incendie dans un complexe commercial. L'installation comprend une pompe d'extinction d'incendie principale de 30 kW et un groupe motopompe stabilisant la pression. Classé comme charge de lutte contre les incendies d'urgence de classe I, le système exige des normes élevées en matière de stabilité de démarrage, d'impact minimal sur le réseau et de fiabilité de l'équipement.

L'équipement d'origine utilisait une méthode de démarrage direct en ligne (DOL). Le courant d'appel massif au démarrage provoquait fréquemment des chutes de tension, des scintillements d'éclairage et des surcharges instantanées sur les disjoncteurs en amont. De plus, la à-coup de démarrage risquait d'endommager la structure mécanique de la pompe et de réduire la durée de vie du moteur. Afin de réduire le courant de démarrage, d'assurer un démarrage en douceur et de protéger à la fois le réseau électrique et les équipements de lutte contre l'incendie, le système a été mis à niveau vers des armoires de commande de démarrage à tension réduite Star-Delta (Y/Δ), répondant ainsi aux exigences du code de sécurité incendie pour un démarrage à faible impact.

Problèmes avant la modernisation

Courant d'appel de démarrage excessif : le courant de démarrage DOL atteint 6 à 7 fois le courant nominal, provoquant fréquemment des fluctuations de tension du réseau et des interruptions de courant momentanées pour les équipements sur site.

Dommages dus aux chocs mécaniques : un couple instantané excessif lors de démarrages « durs » à pleine tension a soumis les accouplements et les roulements de la pompe à des contraintes répétées, entraînant des taux de défaillance, du bruit et des vibrations élevés.

Déclenchement du disjoncteur en amont : des courants d'appel élevés provoquaient des surcharges instantanées sur les disjoncteurs entrants, entraînant des déclenchements intempestifs occasionnels et le risque que les équipements de lutte contre l'incendie ne s'enclenchent pas de manière fiable.

Non-respect des normes d'acceptation en matière de sécurité incendie : Le démarrage direct est strictement interdit pour les pompes à incendie de forte puissance ; le démarrage à tension réduite est obligatoire. La méthode de démarrage originale n'a pas répondu aux critères d'acceptation.

Incapacité à gérer des cycles marche-arrêt fréquents : le démarrage DOL entraîne des pertes thermiques élevées, ce qui le rend inadapté aux opérations marche-arrêt fréquentes requises lors de la mise en service du système d'incendie et des tests de liaison.

Plan de configuration de l'équipement

Sur la base des spécifications du moteur de pompe à incendie de 30 kW et des codes électriques de lutte contre les incendies, des armoires de commande de démarrage à tension réduite Star-Delta dédiées ont été installées. Ces armoires facilitent le démarrage à tension réduite en configuration étoile suivi d'un passage automatique et temporisé au fonctionnement à pleine tension Delta. Ils disposent de protections contre les surcharges, les pertes de phase, les courts-circuits et les problèmes thermiques, ainsi que de capacités de contrôle de liaison locale et à distance. Spécifications de l'équipement de base

Charge contrôlée : moteur de pompe d'extinction d'incendie triphasé de 30 kW

Méthode de démarrage : Démarrage à tension réduite en étoile (Y) → Commutation temporisée en Delta (Δ) pour un fonctionnement nominal

Courant de démarrage : réduit à un tiers du courant de démarrage direct ; minimise considérablement l’impact sur le réseau

Composants de contrôle : contacteur principal, contacteur à point étoile, contacteur de marche, relais temporisé, protecteur de surcharge thermique

Temps de commutation : délai intelligent de 7 secondes pour la commutation ; optimisé pour des caractéristiques de démarrage de pompe en douceur et sans charge

Fonctions de contrôle : démarrage manuel local, démarrage à distance via une liaison d'alarme incendie, retour d'information sur le fonctionnement, alarme de panne

Fonctions de protection : protection contre la perte de phase, protection contre les surcharges, protection contre les courts-circuits, protection contre les arrêts de surcharge thermique

Points saillants de la modernisation

Réduction significative de l'impact du démarrage : le démarrage à tension réduite étoile-triangle limite le courant d'appel à une plage raisonnable, éliminant ainsi efficacement les creux de tension et les fluctuations du réseau.

Démarrage extrêmement fluide : le démarrage en douceur élimine les chocs mécaniques violents ; réduit considérablement les effets des coups de bélier sur les pompes, les moteurs et la tuyauterie, prolongeant ainsi la durée de vie des équipements.

Logique de protection robuste et fiable : plusieurs couches de protection électrique détectent avec précision les défauts de perte de phase, de surcharge et de verrouillage du rotor, déclenchant des arrêts et des alarmes en temps opportun pour garantir la disponibilité opérationnelle de l'équipement.

Prise en charge de la liaison du système d'incendie : s'intègre au panneau de commande d'alarme incendie pour permettre le démarrage automatique en cas d'incendie, le démarrage/arrêt à distance et le retour d'état, entièrement conforme aux normes d'acceptation de sécurité incendie.

Conception mature et faible taux de défaillance : le circuit de commande étoile-triangle est simple, stable, facile à entretenir et très résistant aux interférences ; idéal pour les équipements d'incendie qui restent en veille pendant de longues périodes mais doivent s'enclencher instantanément en cas de besoin.

Résultats opérationnels post-rénovations

Fonctionnement stable du réseau : le courant d'appel est considérablement réduit ; aucune fluctuation de tension ni scintillement de lumière ne se produit dans l'installation et les disjoncteurs en amont ne se déclenchent pas en raison de surcharges instantanées.

Démarrage fluide et sans choc : le moteur et la pompe démarrent en douceur avec des vibrations et un bruit considérablement réduits ; les risques associés aux coups de bélier dans les pipelines sont complètement éliminés.

Protection précise et fiable : plusieurs tests et tests de liaison effectués avec succès, sans fausses alarmes ni opérations involontaires ; Intégrité opérationnelle de l'équipement à 100 %.

Acceptation réussie de la sécurité incendie : la méthode de démarrage, la logique de contrôle et les fonctions de liaison sont entièrement conformes aux codes de conception électrique pour les systèmes de sécurité incendie et ont réussi l'inspection de réception finale.

Coûts O&M réduits : les taux de défaillance des équipements ont considérablement diminué ; élimine le besoin de réparations fréquentes ou de remplacements de pièces mécaniques, garantissant un fonctionnement stable et fiable à long terme. Résumé du cas

L'armoire de commande de démarrage à tension réduite Star-Delta représente la solution de démarrage la plus largement utilisée et la plus mature pour les équipements de haute puissance, tels que les pompes à eau, les ventilateurs, les moteurs industriels et les systèmes de lutte contre l'incendie, allant de 30 kW à 132 kW. Caractérisé par une structure simple, une stabilité élevée, un faible taux de défaillance et une excellente rentabilité, il atténue efficacement les surtensions au démarrage des moteurs et protège à la fois le réseau électrique et les équipements mécaniques. Conforme aux normes de sécurité incendie et d'électricité industrielle, il sert d'équipement de contrôle standard pour les bâtiments civils, les projets municipaux et les systèmes électriques industriels.
