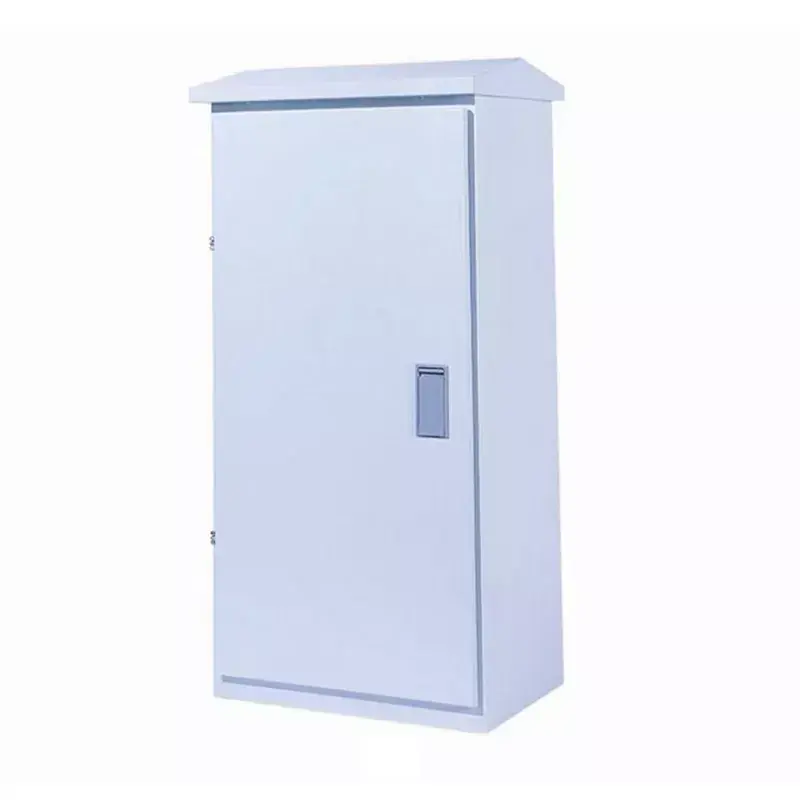

Armoire électrique extérieure étanche XL-21

Pompes électriques extérieures, ventilateurs, concasseurs et autres équipements électriques, la sécurité de la distribution électrique affecte directement la progression de la production. Cependant, les armoires électriques intérieures ordinaires ne peuvent tout simplement pas s'adapter à l'environnement extérieur : lorsqu'elles sont placées à l'air libre, elles deviennent mouillées et rouillent en peu de temps. L’érosion éolienne et pluviale endommagera également les composants internes, les rendant incapables de résister aux circuits électriques à courant important. Les dysfonctionnements et arrêts fréquents augmentent non seulement les coûts de maintenance, mais retardent également le calendrier de construction. L'armoire d'alimentation étanche extérieure XL-21 est spécialement conçue pour l'alimentation électrique extérieure, résolvant ces problèmes et offrant des garanties de distribution d'énergie stable et sûre pour les équipements électriques extérieurs.

Spécifications techniques

Conception étanche IP54

Nous adhérons strictement à la norme de protection IP54, combinant un auvent incliné anti-pluie avec une bande d'étanchéité en caoutchouc haute densité autour du cadre de la porte pour former une double barrière étanche. Cela peut empêcher efficacement les éclaboussures d'eau de pluie et la vapeur d'eau de pénétrer. Même dans des situations extérieures avec de fortes pluies, il peut garantir que les composants électriques internes restent secs et exempts d'eau, garantissant ainsi le fonctionnement stable de l'équipement électrique et répondant aux exigences des normes de protection extérieure.

Capacité de charge de courant élevée

L'armoire d'alimentation étanche extérieure XL-21 prend en charge un courant nominal allant de 100 A à 630 A. Il est équipé de barres omnibus en cuivre de grande taille et épaissies, présentant une grande capacité de transport de courant et une faible élévation de température. Il peut facilement fournir une distribution d'énergie pour des équipements de grande puissance tels que de grandes pompes à eau extérieures, des ventilateurs, des concasseurs, etc., répondant aux exigences des circuits d'alimentation ultra-larges et assurant le fonctionnement stable à long terme de l'équipement. Il convient aux scénarios d’utilisation à courant élevé de qualité industrielle.

Résistant aux chocs et durable

Nous utilisons des tôles d'acier laminées à froid épaissies ou des matériaux en acier inoxydable 304 (des choix peuvent être faits selon les besoins). L'armoire a une haute résistance, résiste aux chocs et à la force d'impact. Même dans des scénarios sujets aux chocs et aux impacts tels que les chantiers de construction et les mines, il ne se déformera pas ou ne sera pas facilement endommagé. Il est durable et résistant, capable de s'adapter pendant longtemps aux environnements extérieurs difficiles tels que l'exposition au soleil et la corrosion. Il est conforme aux normes anticorrosion de niveau C4 et peut résister à l'érosion des environnements hautement corrosifs.

Adaptation à l'atterrissage

Il adopte une conception d'atterrissage standard et peut être directement placé sur le sol ou la plate-forme extérieure sans aucune procédure d'installation complexe. Il est compatible avec tous les composants de puissance conventionnels. Qu'il s'agisse d'une nouvelle installation de scène ou du remplacement de l'ancien boîtier d'alimentation extérieur, il peut être directement adapté sans nécessiter de modifications de câblage, réduisant ainsi considérablement le temps de construction et les coûts d'installation.

Conception détaillée

Junray Electrical attache une grande importance au raffinement minutieux de ses produits. De la protection du noyau à l'utilisation quotidienne, chaque conception de l'armoire électrique étanche extérieure XL-21 est conçue pour répondre aux exigences de la distribution électrique extérieure. Avec de la qualité, il construit une ligne de défense sécurisée. La couverture de toit inclinée anti-pluie est combinée à un avant-toit anti-pluie dédié, guidant l'eau de pluie pour qu'elle s'écoule rapidement et l'empêchant de s'infiltrer à l'intérieur de l'armoire. Les bandes de caoutchouc haute densité entièrement scellées bloquent efficacement le vent, la vapeur d'eau et la poussière, améliorant ainsi les performances d'étanchéité à l'eau et à la poussière. Les barres omnibus en cuivre épais de grande taille assurent une transmission stable des courants élevés et réduisent les pertes de chaleur. Le verrou de sécurité antivol épais empêche efficacement le vol d'électricité et les dommages malveillants, offrant une protection complète pour la sécurité de l'utilisation de l'énergie extérieure tout en tenant compte de l'aspect pratique et de la sécurité.

Scénarios applicables

Avec d'excellentes performances de protection, une grande capacité de charge de courant et des caractéristiques de durabilité, l'armoire électrique étanche extérieure XL-21 est largement applicable à divers scénarios de distribution d'énergie extérieure, répondant précisément aux besoins de différentes industries. Dans les scénarios de pompes à eau extérieures, il convient à la distribution électrique des pompes extérieures pour eaux usées, des pompes d'alimentation en eau et des pompes d'irrigation, garantissant le fonctionnement stable des systèmes d'approvisionnement en eau et d'irrigation ; dans les scénarios de ventilateurs extérieurs, il convient à la distribution d'énergie des ventilateurs extérieurs et des compresseurs d'air, garantissant le bon fonctionnement de l'équipement ; dans les scénarios d'alimentation électrique des chantiers de construction, il convient aux équipements électriques extérieurs et à la distribution d'énergie temporaire sur les chantiers de construction, offrant durabilité et facilité d'installation ; dans les scénarios d'équipement minier, il convient à la distribution d'énergie des concasseurs extérieurs et des équipements de criblage dans les mines, protégeant ainsi contre les environnements difficiles ; dans les scénarios d'usine en plein air, il convient à la distribution d'énergie des ateliers d'usine en plein air et des lignes de production ouvertes, garantissant ainsi un progrès de production fluide.

FAQ

Q : Le niveau de protection IP54 peut-il résister aux intempéries ?

R : L’armoire électrique extérieure étanche XL-21 a un niveau de protection IP54. Il peut efficacement empêcher les éclaboussures d'eau de pluie et la vapeur d'eau de pénétrer. Il est équipé d'un toit incliné anti-pluie et de bandes de caoutchouc entièrement scellées. Même s'il est exposé à de fortes pluies à l'extérieur, il peut garantir que les composants internes ne sont pas humides ou gorgés d'eau, garantissant ainsi le fonctionnement normal de l'équipement électrique et répondant aux exigences des normes de protection extérieure.

Q : Quelles options sont disponibles pour le matériau de l'armoire ?

R : Le matériau de l'armoire peut être soit de l'acier laminé à froid recouvert de poudre, soit de l'acier inoxydable 304. Les deux matériaux présentent les caractéristiques de résistance aux chocs et de durabilité. Parmi eux, l'acier inoxydable 304 a des performances anticorrosion plus élevées et peut parfaitement s'adapter aux environnements difficiles tels que les mines et les plages. Il est également conforme aux normes anticorrosion de niveau C4 et peut résister à l'érosion des environnements hautement corrosifs, et n'est pas sujet à la rouille ou aux dommages.

Q : Devons-nous recâbler lors du remplacement de l’ancienne boîte ?

R : Non, ce produit est compatible avec tous les composants d’alimentation conventionnels et est dimensionné pour s’adapter aux boîtiers d’alimentation extérieurs ordinaires. Qu'il s'agisse d'une nouvelle installation ou du remplacement d'un ancien boitier, il peut être directement compatible sans avoir besoin de modifier le câblage d'origine. L'installation est pratique et permet de gagner du temps de construction.

Q : Le courant nominal peut-il être personnalisé ?

R : Oui, la plage de courant nominal est de 100 A à 630 A. La personnalisation est prise en charge. Nous fournissons des barres omnibus en cuivre de grande taille avec une grande capacité de transport de courant, qui peuvent parfaitement répondre aux exigences de distribution d'énergie des gros équipements électriques tels que les grandes pompes à eau et les concasseurs extérieurs. Il convient aux scénarios d’utilisation à courant élevé de qualité industrielle.

Étude de cas de rénovation

I. Aperçu du projet

Ce projet consiste à améliorer le paysage et à rénover un parc municipal urbain. Le site comprend des charges de grande puissance, telles que des ensembles de pompes pour fontaines musicales à grande échelle, un éclairage paysager, des équipements d'échappement extérieurs et des pompes d'irrigation, tous les équipements électriques étant installés à l'extérieur, près du lac, dans les ceintures vertes et dans les zones ouvertes. Les armoires électriques intérieures standard d'origine et les simples boîtiers en tôle ne disposaient pas d'une protection adéquate contre la pénétration ; ils ne pouvaient pas résister à l’exposition à la pluie, à la lumière intense du soleil, à une humidité élevée et à la brume corrosive du lac. Des dysfonctionnements fréquents, notamment des infiltrations d'eau, le déclenchement de disjoncteurs dus à l'humidité, la corrosion des bornes et des arrêts d'équipements, ont gravement perturbé les systèmes paysagers du parc et présenté des risques de chocs électriques et d'incendies électriques.

Pour garantir le fonctionnement sûr et à long terme des équipements électriques extérieurs robustes, toutes les unités ont été remplacées par des armoires de distribution électrique extérieures XL-21 résistantes à la pluie et à la corrosion. Ces armoires gèrent la distribution d'énergie centralisée, la protection contre les surcharges et les courts-circuits, ainsi que le contrôle local des pompes haute puissance, de l'éclairage et des équipements paysagers, garantissant un fonctionnement stable toute l'année des systèmes paysagers du parc.

II. Problèmes avant les rénovations

Protection inadéquate et infiltrations d'eau fréquentes en cas de pluie : les armoires intérieures standard manquaient de protection contre la pluie et d'imperméabilisation à double couche ; la pluie et la brume ont pénétré dans les enceintes, provoquant des courts-circuits dus à l'humidité et le déclenchement des disjoncteurs et des contacteurs.

Corrosion sévère due à une humidité élevée à proximité du lac : les niveaux d'humidité élevés du lac et les fluctuations diurnes importantes de la température ont provoqué la rouille et le pelage rapide des armoires en fer standard ; les plaques de base rouillées exposaient les composants électriques sous tension.

Incapacité à gérer des charges extérieures lourdes : les armoires anciennes et simples présentaient un agencement interne désorganisé et une faible capacité de transport de courant ; les pompes haute puissance subissaient fréquemment une surchauffe, des connexions desserrées et des arrêts lors du démarrage et du fonctionnement.

Défaillances de contrôle causées par la condensation et l'accumulation d'eau : Une condensation interne importante résultant de fluctuations de température a provoqué un dysfonctionnement des relais et des circuits de commande, entraînant un fonctionnement irrégulier des systèmes de fontaine et d'éclairage.

Risques opérationnels et taux de défaillance élevés : les pannes fréquentes d'équipement et les coupures de courant pour la maintenance ont perturbé l'attrait visuel du parc et ont entraîné des coûts d'exploitation et de maintenance constamment élevés. III. Plan de configuration de l'équipement

Pour répondre aux exigences de l'environnement extérieur du parc municipal, caractérisé par une humidité élevée, des conditions corrosives et des charges électriques élevées, le site est équipé d'armoires de distribution électrique extérieures standardisées XL-21 étanches à la pluie. Ces unités disposent d'une structure étanche renforcée et fournissent une puissance de sortie multicircuit centralisée, un contrôle de démarrage/arrêt local, une protection contre les surcharges et les courts-circuits et des capacités d'isolation des défauts.

Spécifications de l'équipement de base

Modèle : armoire de distribution électrique extérieure XL-21, étanche à la pluie et à la corrosion

Système applicable : système de distribution d'énergie basse tension 380 V/220 V.

Indice de protection : IP55 (résistant à la pluie, à la poussière et à la condensation ; résiste à l'exposition au soleil et à l'humidité en extérieur)

Structure de l'armoire : conception étanche à la pluie à double porte, auvent supérieur anti-pluie et presse-étoupes inférieurs étanches

Matériau et finition : plaque d'acier laminée à froid épaissie avec revêtement en poudre électrostatique et traitement anti-corrosion/antirouille ; adapté aux environnements lacustres corrosifs et très humides

Configuration interne : interrupteur principal + disjoncteurs à plusieurs branches, contacteurs CA, protection contre les surcharges thermiques, borniers et système de mise à la terre

Fonctions de contrôle : démarrage/arrêt local des pompes à eau et des ventilateurs, protection contre les surcharges, protection contre les courts-circuits et isolation électrique déclenchée par un défaut.

Méthode d'installation : montage extérieur au sol ou mural surélevé pour éviter l'immersion due à l'accumulation d'eau au niveau du sol

IV. Points forts de la construction et des applications

La structure imperméable à double couche empêche complètement la pénétration de l'eau : comprend une porte extérieure imperméable et une porte intérieure scellée, combinées à un auvent supérieur et à des presse-étoupes inférieurs étanches, pour résister pleinement aux fortes pluies et à la brume au bord du lac, garantissant que l'intérieur reste sec en permanence.

Résistant à la corrosion et aux intempéries pour les conditions extérieures difficiles : le revêtement en poudre anticorrosion épaissi offre une résistance aux rayons UV, à l'humidité, au brouillard salin et à l'humidité ; garantit l'absence de rouille, de déformation ou de pelage du revêtement lors d'une utilisation extérieure à long terme.

Capacité de puissance élevée et robuste : l'armoire standard XL-21 présente une structure compacte, une capacité de transport de courant élevée et une excellente dissipation thermique ; spécialement conçu pour les ensembles de pompes haute puissance et les équipements électriques extérieurs afin d'éliminer la surchauffe ou les connexions desserrées.

De multiples protections électriques assurent la sécurité de fonctionnement : Protection complète contre les courts-circuits, les surcharges, les pertes de phase et les surcharges thermiques ; l'isolation indépendante des défauts d'un seul circuit garantit que le fonctionnement des autres équipements ne reste pas affecté. Disposition organisée et exploitation et maintenance pratiques : un câblage interne soigné, une configuration en couches et en zones et un étiquetage clair rendent la maintenance, le dépannage et l'expansion future de la capacité extrêmement faciles.

V. Performance opérationnelle après modernisation

Résolution complète des défauts liés à l'humidité : Malgré les fortes pluies saisonnières et la condensation provoquée par les variations diurnes de température, l'intérieur du boîtier reste sec et sans poussière, sans déclenchement ni court-circuit dus à l'humidité.

Fonctionnement stable de l'équipement sans temps d'arrêt : les pompes de fontaine, l'éclairage paysager et les équipements d'irrigation démarrent et s'arrêtent en douceur ; il n'y a eu aucun arrêt ou dysfonctionnement inexpliqué tout au long de l'année, garantissant des opérations paysagères cohérentes et conformes.

Intégrité intacte de l'enceinte : malgré un fonctionnement à long terme dans un environnement très humide au bord du lac, l'enceinte ne présente aucune rouille, écaillage de peinture ou déformation, conservant ainsi un excellent état structurel et esthétique.

Élimination des risques de sécurité électrique : l'isolation entièrement fermée garantit l'absence de pièces sous tension exposées, empêchant ainsi efficacement les risques de fuite, de choc électrique et d'incendie électrique.

Réduction significative des coûts d'O&M : l'équipement affiche un taux de défaillance extrêmement faible, éliminant le besoin de réparations ou de remplacements de pièces fréquents et réduisant considérablement la charge de travail d'O&M.

VI. Résumé du cas

L'armoire de distribution d'énergie extérieure étanche à la pluie (modèle extérieur XL-21) est un équipement spécialisé conçu pour les paysages municipaux, les stations de pompage extérieures, les installations de places publiques et les charges électriques industrielles extérieures. Contrairement aux boîtiers de compteurs standard ou aux armoires de distribution intérieures, il offre des avantages tels que des capacités de distribution d'énergie robustes, une protection contre la pluie à double couche, une résistance à la corrosion et aux intempéries, ainsi qu'un indice de protection (IP) élevé. Spécialement conçu pour résoudre les pannes d'équipement causées par une humidité élevée, une exposition intense au soleil et l'érosion par la pluie, il constitue un équipement standard essentiel pour le fonctionnement sûr et stable des systèmes de distribution d'énergie extérieurs.
