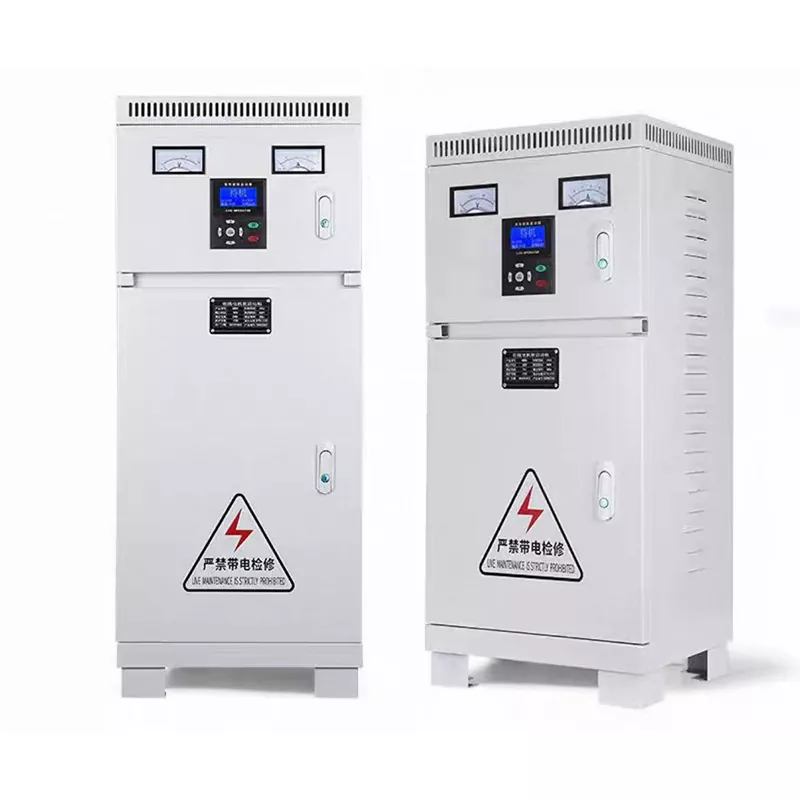

Boîtier de commande côté machine

Lorsque de nombreuses entreprises utilisent des moteurs de grande puissance et à charge lourde tels que des concasseurs et des broyeurs à boulets, elles sont souvent confrontées à un dilemme : le couple de démarrage étoile-triangle est insuffisant, ce qui rend impossible le démarrage de l'équipement à charge lourde et l'impossibilité d'obtenir un démarrage normal ; bien que l'armoire de commande de fréquence puisse répondre aux exigences, elle est coûteuse et, pour les scénarios qui ne nécessitent pas de réglage de la vitesse mais uniquement un démarrage à forte charge, c'est sans aucun doute une perte de coût. Le boîtier de commande côté machine a vu le jour, répondant précisément aux exigences de démarrage des moteurs de grande puissance et à forte charge, et prenant en compte à la fois les performances de démarrage et le contrôle des coûts.

Spécifications techniques

Quels sont les principaux arguments de vente ?

En tant que dispositif de démarrage exclusif pour les moteurs lourds de très haute puissance, le boîtier de commande côté machine offre plusieurs avantages qui répondent directement aux problèmes pratiques de l'utilisation réelle :

Réduction de tension auto-couplée, réduisant de moitié l'impact des surtensions du réseau : équipé de transformateurs auto-couplés de haute qualité, il peut réduire avec précision le courant de démarrage à 1/4 du démarrage direct, ce qui est encore inférieur à 1/3 du démarrage étoile-triangle, réduisant considérablement l'impact sur le réseau lors du démarrage et évitant les interférences avec le fonctionnement normal d'autres équipements. Il convient au démarrage stable à long terme de divers moteurs de très haute puissance.

Démarrage à couple élevé, démarrage facile de charges lourdes : le couple de démarrage peut atteindre 60 % du démarrage direct, dépassant de loin le couple du démarrage étoile-triangle. Pour les équipements à charge lourde tels que les concasseurs et les broyeurs à boulets, il résout complètement le problème de l'incapacité du démarrage étoile-triangle à se déplacer, garantissant un démarrage en douceur et une puissance suffisante, et garantissant que l'équipement peut être rapidement mis en service.

Large adaptation de puissance, couverture plus large : la puissance nominale peut être adaptée de 15 kW à 800 kW et la personnalisation est prise en charge. Il est plus grand que la plage de puissance de l'armoire de commande de démarrage étoile-triangle, couvrant parfaitement divers moteurs robustes de très haute puissance. Qu’il s’agisse de petits équipements lourds ou de grandes unités industrielles, ils peuvent être parfaitement adaptés.

Protections multiples, fonctionnement stable et sans souci : intégré à plusieurs fonctions de protection telles que surcharge, surintensité, surtension, sous-tension et surchauffe, il peut surveiller l'état de fonctionnement de l'équipement en temps réel. Lorsqu'une anomalie se produit, il arrête automatiquement la machine et protège le moteur et le transformateur auto-accouplement, réduisant ainsi le risque de dommages à l'équipement et réduisant les coûts de maintenance ultérieure. Le fonctionnement est plus fiable.

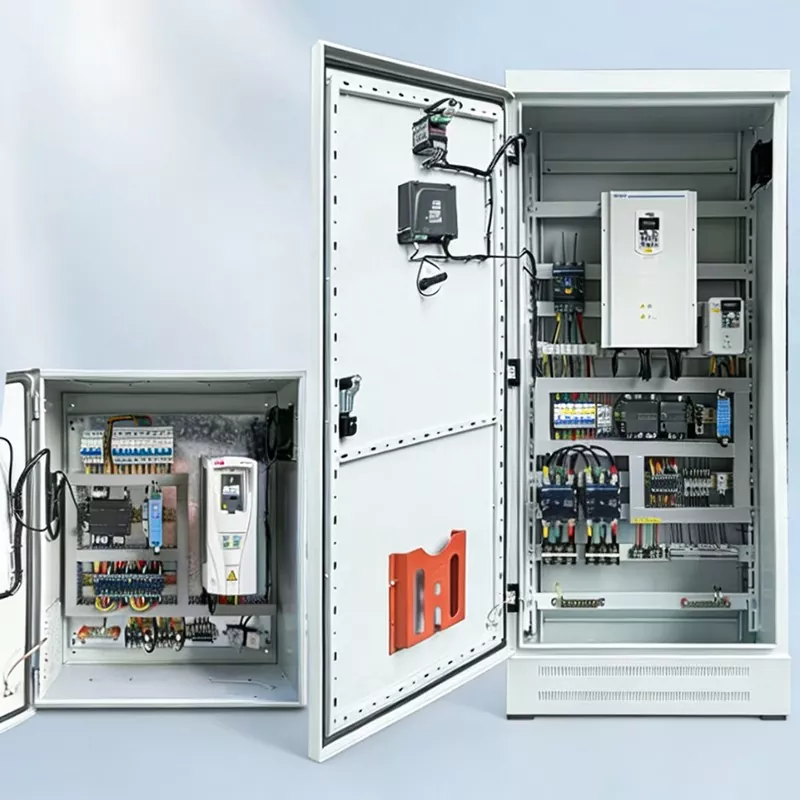

Un choix économique avec une réduction de prix de 50 % : par rapport aux armoires de commande à conversion de fréquence, le prix est directement réduit de 50 %. Il n’est pas nécessaire de dépenser beaucoup d’argent pour des fonctions redondantes de régulation de vitesse. Il est uniquement optimisé pour les exigences de démarrage à forte charge, permettant aux acheteurs d'obtenir une solution de démarrage plus adaptée à moindre coût et d'économiser considérablement sur le budget d'approvisionnement.

Avantages de la conception structurelle

Junray Electrical est profondément engagé dans la recherche et la production d'équipements de démarrage. Il adhère à la fourniture d’une qualité professionnelle aux acheteurs. Chaque détail du boîtier de commande côté machine a été méticuleusement raffiné, équilibrant praticité et durabilité. Il est équipé d'un transformateur à couplage automatique de haute qualité et les composants de base sont d'excellente qualité, garantissant un démarrage stable par réduction de tension et un couple suffisant ; il est également équipé d'un relais temporisé précis, qui peut changer automatiquement le mode de démarrage sans intervention manuelle, garantissant précision et fiabilité ; une conception de canal de dissipation thermique dédiée élimine rapidement la chaleur générée par le fonctionnement de l'équipement, empêchant ainsi le vieillissement des composants dû à la surchauffe ; le processus de câblage standardisé sépare les circuits de puissance et de contrôle, est horizontal et vertical, facilite la maintenance et est conforme aux normes de sécurité électrique.

Quels sont les scénarios d’application pratiques ?

Grâce à ses excellentes performances de démarrage et à sa grande adaptabilité, le boîtier de commande côté machine est devenu l'équipement de démarrage standard pour divers moteurs lourds de très haute puissance, s'adaptant précisément à de multiples scénarios industriels. Dans le scénario de la machine de concassage, il convient au démarrage sous forte charge de machines de concassage à ultra-haute puissance, fournissant une puissance suffisante et un démarrage en douceur ; dans le scénario du broyeur à boulets, il peut facilement piloter le démarrage à forte charge du broyeur à boulets, résolvant ainsi le problème de puissance insuffisante lors du démarrage en étoile-triangle ; dans le scénario de pompe à eau de haute puissance, il convient au démarrage à forte charge de pompes à eau de très haute puissance, garantissant le fonctionnement stable des systèmes d'approvisionnement en eau et de drainage ; dans le scénario de ventilateur haute puissance, il convient au démarrage de ventilateurs ultra-haute puissance, réduisant l'impact sur le réseau et assurant un fonctionnement fluide des ventilateurs, répondant pleinement aux exigences de démarrage industrielles à forte charge.

Achat immédiat

Sélectionnez un dispositif de démarrage de moteur robuste compatible, fiable et économique qui sera la clé de la réduction des coûts et de l’amélioration de l’efficacité. Le boîtier de commande côté machine est développé et produit par Junray Electrical. Il garantit la qualité, offre une livraison rapide et dispose d’un excellent service après-vente, répondant parfaitement aux problèmes liés au démarrage difficile des moteurs lourds et aux coûts élevés. N'hésitez pas. Contactez-nous immédiatement pour obtenir le boîtier de distribution basse tension économique, rendant le démarrage des moteurs lourds de très grande puissance plus fluide et le fonctionnement plus fiable.

Aperçu du projet de rénovation

I. Contexte du projet

Ce projet concerne la modernisation du système de distribution d'électricité pour la station de traitement des eaux usées d'un parc industriel. La station est équipée de plusieurs pompes principales pour eaux usées de haute puissance (132 kW), qui sont classées comme équipements lourds à haute inertie. Les moteurs d'origine utilisaient une méthode de démarrage direct (DOL), entraînant des courants d'appel massifs. Chaque démarrage provoquait une chute soudaine de la tension du jeu de barres de l'usine, des lumières vacillantes et le blocage ou le redémarrage d'autres équipements ; il déclenchait fréquemment des déclenchements instantanés en surcharge sur le disjoncteur principal en amont et provoquait l'ablation ou le soudage des contacteurs. L'utilisation prolongée du démarrage direct a entraîné une grave surchauffe des enroulements du moteur et une durée de vie réduite des équipements, tandis que les fluctuations du réseau ont interféré avec les équipements de fabrication de précision à proximité, compromettant sérieusement la stabilité de la production et la sécurité électrique.

Pour résoudre les problèmes de courant d'appel de démarrage élevé, de chutes de tension importantes et de vulnérabilité des équipements, toutes les unités ont été remplacées par des armoires de commande de démarrage à tension réduite avec autotransformateur. Cette approche garantit le démarrage en douceur des moteurs à forte charge en limitant la tension et le courant, évitant ainsi les inconvénients du démarrage DOL et garantissant le fonctionnement sûr et stable du réseau électrique et de l'équipement.

II. Problèmes avant la modernisation

Courant d'appel de démarrage massif et chute de tension importante : le démarrage direct de pompes haute puissance a provoqué des courants instantanés atteignant 5 à 7 fois la valeur nominale, entraînant des baisses de tension importantes des jeux de barres et des interférences avec les équipements électriques dans toute l'usine.

Déclenchements fréquents du disjoncteur en amont : les surintensités de démarrage ont déclenché la protection contre les surcharges dans l'armoire de distribution principale ; le démarrage d’une seule pompe pourrait provoquer des pannes de courant localisées et des interruptions de production dans l’ensemble de l’installation.

Risque élevé de grillage des contacteurs et du moteur : l'exposition fréquente à des surtensions élevées a provoqué l'ablation ou la soudure des contacts des contacteurs principaux, tandis que les enroulements du moteur ont souffert d'un vieillissement à haute température, entraînant un taux de défaillance des équipements extrêmement élevé.

Incapacité de démarrer/arrêter fréquemment ; limitations opérationnelles : La méthode DOL a provoqué une accumulation excessive de chaleur, rendant impossible de répondre aux exigences opérationnelles de démarrage et d'arrêt des pompes en réponse aux charges fluctuantes d'eaux usées (en pointe et hors pointe).

Mauvaise qualité de l'alimentation électrique et interférences avec les équipements de précision : des fluctuations de tension importantes ont provoqué des erreurs et une dérive des données dans les instruments de contrôle automatique et les équipements d'entraînement à fréquence variable (VFD) à proximité, compromettant la précision de la production.

III. Plan de configuration de l'équipement

Pour répondre aux exigences de démarrage des pompes à eau haute puissance et charge lourde de 132 kW, tout en équilibrant viabilité économique et stabilité opérationnelle, le site est équipé d'armoires de commande de démarrage à tension réduite pour autotransformateurs standardisés. Ceux-ci utilisent un mode de démarrage à tension réduite à double prise (80 % et 65 %), commutant automatiquement entre un fonctionnement à tension réduite et à pleine tension via des relais temporisés pour garantir un démarrage en douceur et en douceur du moteur.

Spécifications de l'équipement de base

Modèle : Armoire de commande de démarrage à tension réduite pour autotransformateur série XJ01

Moteur compatible : moteur de pompe à eau asynchrone triphasé haute puissance 380 V, 132 kW.

Méthode de démarrage : démarrage à tension réduite et limitation de courant de l'autotransformateur ; prises bi-tension sélectionnables (65%, 80%)

Caractéristiques de démarrage : courant de démarrage limité à 2 à 3 fois le courant nominal, réduisant considérablement l'impact sur le réseau

Logique de contrôle : démarrage à tension réduite → stabilisation temporisée → passage automatique au fonctionnement à pleine tension ; commutation entièrement automatique et sans surveillance

Caractéristiques de protection : protection contre les surcharges, les pertes de phase, les courts-circuits, les commutations retardées et les sous-tensions

Composants de base : autotransformateur haute capacité, contacteurs de commutation principal/de secours, contrôleur de temps intelligent, relais de surcharge thermique

Applications : Équipements à charge lourde tels que pompes à eau haute puissance, ventilateurs et compresseurs d'air ; offre un rapport coût-performance supérieur à celui des démarreurs progressifs ou des entraînements à fréquence variable (VFD)

IV. Points forts de l'application

Réduit considérablement le courant de démarrage et stabilise la tension du réseau : utilise une limitation de courant à tension réduite basée sur un autotransformateur pour éliminer efficacement le courant de surtension 5 à 7x associé au démarrage direct en ligne, empêchant ainsi les chutes de tension ou le scintillement importants des jeux de barres.

Assure un démarrage/arrêt en douceur et protège l'équipement du moteur : le démarrage en douceur élimine les chocs et les vibrations ; réduit considérablement l'augmentation de la température du moteur et ralentit le vieillissement des enroulements, prolongeant ainsi la durée de vie de l'équipement.

Empêche le déclenchement du disjoncteur en amont et garantit une production continue : le courant de démarrage contrôlable élimine les déclenchements intempestifs des dispositifs de protection en amont, résolvant ainsi le problème des pannes de courant localisées causées par le démarrage d'équipements individuels.

Structure robuste et excellent rapport coût-performance : comparé aux démarreurs progressifs ou aux VFD, ce système présente une structure simple, un faible taux de défaillance et un coût économique, tout en offrant une grande résilience dans des conditions de fonctionnement industrielles difficiles. Fonctionnement entièrement automatique et entretien facile : comporte une commutation automatique temporisée vers un fonctionnement pleine tension sans intervention manuelle ; simplifie l'entretien futur, utilise des pièces interchangeables standard et garantit de faibles coûts de maintenance.

V. Résultats opérationnels après la modernisation

Courant de démarrage contrôlable et qualité de réseau stable : le moteur démarre en douceur sans surtensions ni scintillement de tension ; l'équipement à l'échelle de l'usine fonctionne de manière stable, sans alertes d'erreur liées aux interférences.

Élimination du déclenchement des disjoncteurs en amont : plusieurs tests start-stop n'ont montré aucun déclenchement accidentel des commutateurs en amont, résolvant ainsi complètement les problèmes de pannes de courant et d'interruptions de production lors du démarrage.

Taux de défaillance zéro pour les moteurs et contacteurs : Élévation normale de la température au démarrage ; pas d'érosion ou de collage par contact ; pas de surchauffe ni de vieillissement des enroulements du moteur ; Intégrité de l'équipement à 100 %.

Convient aux opérations de démarrage et d'arrêt fréquentes : répond aux exigences en matière de démarrages et d'arrêts cycliques en fonction des charges fluctuantes de jour et de nuit à la station de traitement des eaux usées, améliorant considérablement l'adaptabilité opérationnelle.

Réussite de l'inspection de réception électrique dès la première tentative : la logique de démarrage, les fonctions de protection et les normes de distribution d'énergie ont toutes répondu aux exigences, passant avec succès l'inspection de normalisation de la distribution d'énergie industrielle.

VI. Résumé du cas

L'armoire de commande de démarrage à tension réduite pour autotransformateur est la solution de démarrage la plus courante et la plus rentable pour les ventilateurs, pompes et compresseurs d'air industriels de haute puissance. Principe de base : utilise un autotransformateur pour abaisser la tension et limiter le courant, réduisant ainsi l'impact du courant de démarrage sur le réseau électrique et les équipements. Il diffère du démarrage direct (courant élevé, endommage l'équipement), des démarreurs progressifs (électronique sujette aux pannes) et des entraînements à fréquence variable (coût élevé). Avec sa structure durable, sa stabilité élevée et son coût modéré, le démarrage par autotransformateur est le choix privilégié pour les mises à niveau techniques dans les usines plus anciennes et les rénovations de distribution d'énergie pour les équipements de forte puissance et à charge lourde, équilibrant efficacement la sécurité du réseau, la durée de vie des équipements et la rentabilité du projet.
