Armoire de filtre à puissance active APF

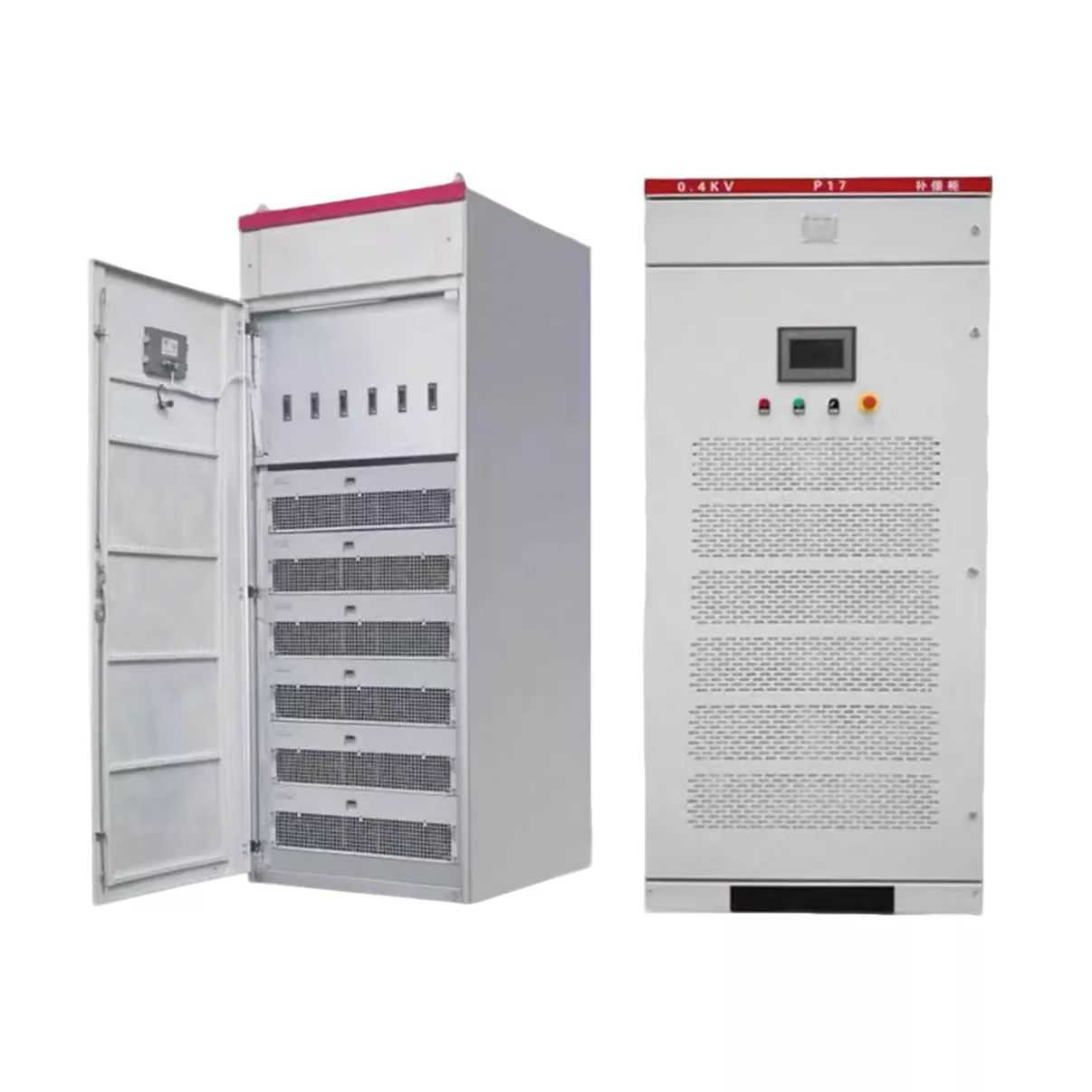

L'armoire de filtre à puissance active APF Junray Electrical est conçue pour éliminer la pollution harmonique causée par les charges non linéaires telles que les variateurs de fréquence, les redresseurs et les systèmes UPS. Il fournit une compensation harmonique en temps réel du 2e au 50e ordre harmonique, atteignant une efficacité d'atténuation de ≥95 % et réduisant la distorsion harmonique totale (THDi) dans les limites des normes GB/T 14549 et IEEE 519. Cela protège les transformateurs, les câbles, les condensateurs et les équipements sensibles en aval contre la surchauffe, le vieillissement prématuré ou les pannes. L'armoire est au sol, classée IP4X et construite avec plusieurs protections intégrées, notamment des protections contre les surtensions, les sous-tensions, les surintensités et les surchauffes. Convient aux usines de fabrication, aux installations chimiques, aux centres de données et aux grands projets d'infrastructure.

Pourquoi votre usine a-t-elle besoin de toute urgence d’une gestion dynamique ?

Avec l'utilisation généralisée de charges non linéaires telles que les convertisseurs de fréquence et les équipements de redressement, la pollution harmonique du réseau électrique est devenue de plus en plus grave. Cela provoque non seulement une surchauffe des transformateurs et accélère le vieillissement des câbles, mais peut également entraîner des explosions de condensateurs, des dysfonctionnements de la protection des relais et d'autres accidents graves. Les pertes économiques les plus directes proviennent des « amendes harmoniques » imposées par le service de l'alimentation électrique. Les filtres passifs traditionnels ne peuvent cibler que des fréquences spécifiques et sont sujets à une résonance avec l'impédance du système, provoquant une pollution secondaire. Notre armoire de filtrage de puissance active APF adopte une technologie avancée de gestion dynamique. C'est comme un « purificateur » pour le réseau électrique, capable de surveiller en temps réel les formes d'onde du courant, d'identifier et de générer automatiquement des courants de compensation d'amplitude égale et de direction opposée aux amplitudes harmoniques. Cette approche « utiliser du poison pour contrer le poison » peut éliminer complètement l'impact des harmoniques, contrôler le taux de distorsion harmonique total dans la plage standard nationale et vous permettre de dire complètement adieu aux amendes et au risque de brûlure de l'équipement.

Avantage essentiel

La valeur fondamentale de cette armoire de filtrage de puissance active APF réside dans sa capacité de réponse dynamique élevée et son effet de contrôle de haute précision. Premièrement, il dispose d'une capacité de contrôle des harmoniques sur toute la gamme, capable de filtrer plus de 95 % des harmoniques, y compris les harmoniques communes de 5e et 7e, ainsi que les harmoniques d'ordre supérieur allant du 2e au 50e. Deuxièmement, il améliore considérablement la qualité de l'énergie en contrôlant les harmoniques, en réduisant les pertes en ligne et en augmentant le taux de charge effectif des transformateurs, ce qui équivaut à une expansion de la capacité du transformateur. Plus important encore, il peut protéger efficacement les équipements sensibles en aval, prolongeant ainsi la durée de vie des moteurs et des convertisseurs de fréquence. Pour de nombreuses usines, les économies d'électricité et l'évitement des pénalités réalisées au cours du premier mois suivant l'installation de cet équipement couvrent souvent une partie considérable du coût de l'équipement, ce qui se traduit par un retour sur investissement extrêmement élevé.

L'engagement de Junray Electrical

En tant que fabricant chevronné possédant des certifications internationales telles que ISO, CE et CCC, Junray Electrical est bien conscient de la rigueur des environnements industriels. Cette armoire de filtrage de puissance active APF adopte une conception sur pied et dispose d'un niveau de protection IP4X, adapté à divers environnements de salles de distribution. L'intérieur utilise des modules de filtre actif APF de haute qualité, combinés à des techniques de câblage de séparation de puissance et de courant faible standardisées, garantissant la compatibilité électromagnétique et la stabilité du système. L'équipement dispose de puissantes capacités de détection intelligente, qui peuvent s'adapter automatiquement aux changements de charge sans ajustements manuels fréquents. Dans le même temps, nous avons intégré plusieurs mécanismes de protection tels que la protection contre les surtensions, les sous-tensions, les surintensités et les surchauffes. En cas d'anomalies du système, il s'arrêtera automatiquement et déclenchera une alarme. La conception dédiée au refroidissement et à la ventilation garantit que les modules restent calmes et stables même pendant de longues périodes de fonctionnement à forte charge.

Scénarios largement applicables

Notre armoire de filtrage de puissance active APF est largement utilisée dans les endroits où les exigences en matière de qualité de l'énergie sont extrêmement élevées. Il est indispensable en tant que « gardien du réseau électrique » dans les usines manufacturières dotées d'un grand nombre de convertisseurs de fréquence, les usines chimiques équipées d'équipements de rectification et les centres de données à haute densité de données. Pour les grands projets d’infrastructures, il peut également gérer efficacement les interférences harmoniques générées par les équipements de construction. Choisir Junray Electrical, c'est choisir un partenaire qui comprend la technologie et valorise la qualité. Nous fournissons un service complet depuis la sélection, l'installation jusqu'au service après-vente, garantissant que votre système de distribution d'énergie atteigne l'état optimal.

Spécifications techniques

Étude de cas

Ce projet concerne une usine municipale de traitement des eaux usées secondaires. Les charges clés comprennent les pompes de relevage des affluents, les pompes de retour, les ventilateurs d'aération et l'équipement de déshydratation des boues. Tous les équipements utilisent des entraînements à fréquence variable (VFD) et des démarreurs progressifs pour le contrôle de la vitesse, ce qui représente un scénario typique impliquant des charges non linéaires de haute intensité.

Problèmes identifiés

Le système de distribution d'énergie basse tension d'origine de l'usine était équipé uniquement de batteries de condensateurs de compensation de puissance réactive standard et manquait d'équipement d'atténuation des harmoniques. L'exploitation à long terme a entraîné divers problèmes de qualité de l'énergie qui ont fréquemment perturbé la production continue, créant un besoin urgent d'installation de filtres de puissance actifs (APF) pour une atténuation complète.

Distorsion harmonique sévère : les tests de qualité de l'énergie sur site ont révélé une distorsion harmonique totale du courant (THDi) de 27,6 % du côté basse tension, avec des harmoniques caractéristiques dominantes aux 5ème, 7ème, 11ème et 13ème ordres, des niveaux qui dépassaient de loin les limites autorisées.

Défaillance fréquente des batteries de condensateurs : les condensateurs de compensation de puissance réactive souffraient fréquemment de gonflements, de pannes diélectriques et de déclenchements, les rendant incapables de commuter correctement ; le faible facteur de puissance qui en résultait présentait un risque de pénalités financières basées sur des frais d'ajustement du facteur de puissance.

Surchauffe sévère des équipements : des augmentations de température anormales ont été observées dans les jeux de barres basse tension, les câbles d'alimentation et les transformateurs, accélérant le vieillissement de l'isolation des câbles et créant un risque d'incendie.

Systèmes d'automatisation instables : les automates, les instruments et les équipements de surveillance en ligne souffraient d'interférences harmoniques, entraînant des fluctuations de données et des lectures anormales, qui provoquaient parfois de faux déclenchements de verrouillages de processus.

Déclenchements intempestifs des armoires de distribution : les harmoniques provoquaient des courants homopolaires excessifs et des distorsions, entraînant de fréquents déclenchements intempestifs des disjoncteurs basse tension et des dispositifs de protection contre les fuites à la terre, perturbant ainsi le traitement continu des eaux usées.

Solution

Sur la base des caractéristiques de charge et des données de test d'harmoniques, une armoire de filtrage actif APF 300 A a été installée dans une configuration parallèle centralisée sur le jeu de barres principal de 0,4 kV dans la salle de distribution basse tension. Cette configuration utilise une connexion parallèle pour atténuer dynamiquement les harmoniques sur toutes les plages de fréquences tout en fournissant simultanément une compensation dynamique de la puissance réactive et en supprimant la résonance du réseau. Spécifications de l'équipement :

Modèle : filtre de puissance active basse tension (APF-300A/380V)

Emplacement d'installation : salle de distribution principale basse tension 0,4 kV

Méthode de compensation : atténuation active parallèle en temps réel

Portée d'atténuation : harmoniques à spectre complet (du 2e au 50e ordre) ; atténuation simultanée des harmoniques et compensation dynamique de la puissance réactive

Temps de réponse : ≤5 ms ; compatible avec les charges fluctuantes dynamiques des ventilateurs et des pompes à entraînement à fréquence variable (VFD)

Conformité harmonique : THDi du système réduit de 27,6 % à moins de 8 %

Résultats

Résolution complète des défaillances des armoires de condensateurs : élimination des interférences de résonance harmonique ; les condensateurs ne gonflent plus et ne se déclenchent plus ; le système de compensation de puissance réactive fonctionne de manière stable.

Réduction significative de l'échauffement des équipements : les problèmes d'échauffement des transformateurs, des jeux de barres et des câbles ont été nettement améliorés ; éliminé les risques de dégradation à long terme à haute température ; prolongé la durée de vie des équipements de distribution d’énergie.

Système de contrôle d'automatisation stable : interférence harmonique complètement éliminée ; les données des automates programmables, des capteurs et des instruments de surveillance en ligne sont restées stables, sans fluctuations erratiques ni faux déclenchements de verrouillage.

Fiabilité de l'alimentation électrique améliorée : problèmes de déclenchement intempestif des interrupteurs basse tension entièrement résolus ; assuré un fonctionnement continu et stable 24 heures sur 24 du processus de traitement des eaux usées ; évité des arrêts de production.
