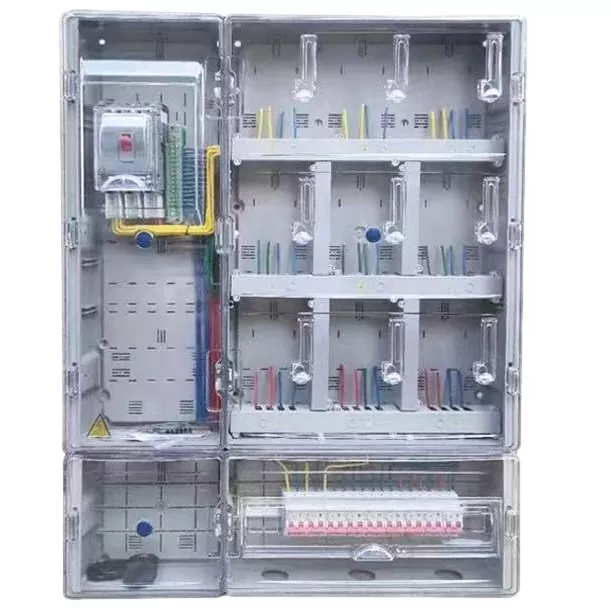

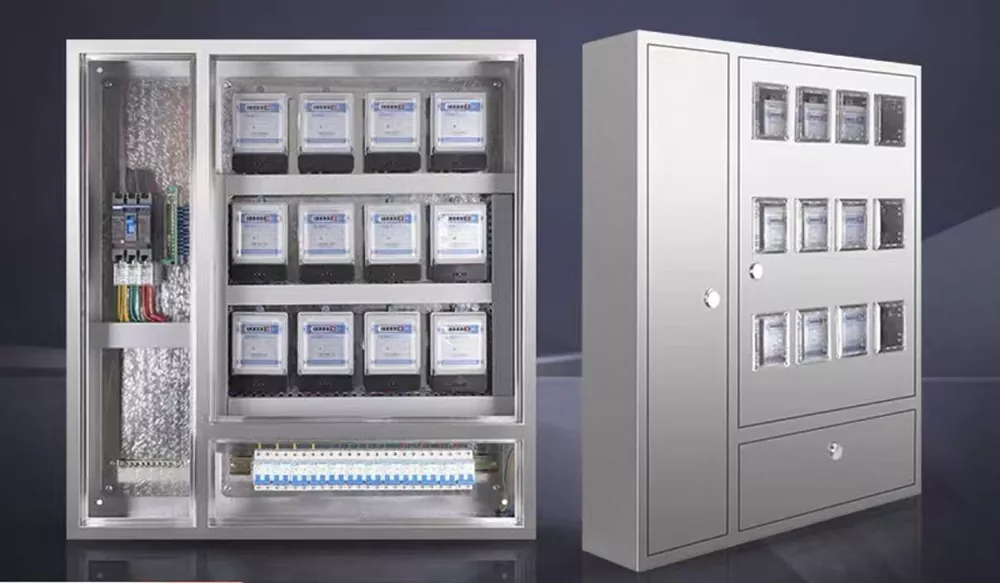

Boîte de compteur extérieure

Le boîtier de compteur extérieur est un boîtier de protection de distribution d'énergie dédié spécialement développé pour les scénarios extérieurs non blindés. Il diffère des boîtiers de compteurs intérieurs ordinaires. Son objectif principal est de résoudre les problèmes de protection de la distribution électrique extérieure. Pour les environnements extérieurs tels que la pluie, l’exposition au soleil et la poussière, nous avons réalisé des conceptions optimisées exclusives pour l’étanchéité à la pluie, à la corrosion et à l’étanchéité. Il peut être installé de manière flexible avec des équipements électriques tels que des compteurs, des disjoncteurs et des composants de mesure, protégeant efficacement les composants internes des influences environnementales externes, garantissant le fonctionnement sûr et stable du système de distribution d'énergie extérieur et résolvant complètement les problèmes industriels des boîtiers ordinaires sujets à l'infiltration d'eau, à la rouille et aux dommages lorsqu'ils sont utilisés à l'extérieur. Il convient à divers scénarios de distribution d'énergie extérieure non blindée.

Quels sont les principaux arguments de vente ?

Les principaux avantages de l’Outdoor Meter Box résident dans sa protection extérieure exclusive et sa capacité d’adaptation pratique. Chaque avantage est adapté pour répondre aux besoins d’une utilisation en extérieur, en équilibrant sécurité et durabilité.

Premièrement, il dispose d’une triple protection contre la pluie. Un auvent anti-pluie incliné dédié est installé sur le dessus, combiné aux bandes de caoutchouc d'étanchéité à l'intérieur de la boîte, formant une barrière étanche à la pluie. L'indice d'étanchéité à la pluie atteint IP54, garantissant que les composants électriques internes ne sont pas mouillés ou inondés, même en cas de fortes pluies.

Deuxièmement, il dispose d’une protection anti-poussière et étanche. Il adopte une structure d'étanchéité entièrement fermée, bloquant efficacement la poussière et les moustiques de pénétrer dans la boîte, empêchant les problèmes de contact et les courts-circuits causés par la poussière et assurant le fonctionnement stable à long terme des composants.

Troisièmement, il présente des détails artisanaux exceptionnels. L'auvent incliné anti-pluie est équipé d'un avant-toit anti-pluie dédié, de bandes d'étanchéité en caoutchouc haute densité, d'un verrou de sécurité antivol épais et de trous de ventilation anti-pluie dédiés. Il combine protection, antivol et dissipation thermique, et le matériau de l'armoire peut être sélectionné pour répondre aux besoins de différents environnements extérieurs.

Spécifications techniques

Questions et réponses

Q : Le boîtier de compteur extérieur peut-il être adapté aux environnements extérieurs difficiles tels que de fortes pluies et des températures élevées ?

Réponse : Oui. Il a un niveau de protection IP54, un niveau de résistance à la corrosion de C4 et une plage de températures d'utilisation de -40 ℃ à +70 ℃. Il n'est pas affecté par les fortes pluies, la lumière directe du soleil ou le froid extrême et peut fonctionner de manière stable dans des conditions extérieures pendant une longue période.

Q : Quels composants électriques peuvent être installés ?

R : Divers composants tels que des compteurs électriques, des disjoncteurs et des appareils de mesure peuvent être installés de manière flexible pour répondre aux exigences de distribution et de contrôle de l'énergie extérieure.

Q : L'installation est-elle pratique ?

Réponse : Il prend en charge deux méthodes d'installation simples : murale et sur colonne. Il n’y a pas de procédures compliquées impliquées. L'installation est pratique et peut être déployée rapidement.

Q : Le matériau peut-il être choisi selon les exigences ?

Réponse : Oui, nous proposons deux options : le revêtement en poudre de tôles d'acier laminées à froid de haute qualité et l'acier inoxydable. Vous pouvez choisir celui qui convient à votre environnement extérieur et à votre budget d’approvisionnement.

Scénario d'application

Avec d'excellentes performances de protection extérieure et une adaptabilité flexible, le boîtier de compteur extérieur est largement utilisé dans divers scénarios de distribution d'énergie extérieure sans aucune obstruction, correspondant précisément aux besoins de protection de différents scénarios. Dans les scénarios de zones de distribution rurales, il peut être utilisé pour la protection des compteurs d'électricité et des équipements de distribution d'énergie dans les zones de distribution extérieures rurales, contribuant ainsi à garantir la sécurité de la distribution d'électricité en milieu rural ; dans les scénarios de centres commerciaux extérieurs, il convient à l'installation de compteurs d'électricité en plein air dans les centres commerciaux extérieurs donnant sur la rue, offrant une protection à la fois pratique et esthétique ; dans les scénarios de distribution d'énergie en bordure de route, il peut assurer la protection des équipements de distribution d'énergie extérieurs tels que les lampadaires et les bornes de recharge, garantissant ainsi le fonctionnement normal de l'équipement ; dans les scénarios d'approvisionnement en électricité temporaire sur les chantiers de construction, il convient à la protection de l'approvisionnement en électricité temporaire extérieur et des équipements de comptage d'électricité sur les chantiers de construction, avec une installation, une sécurité et une fiabilité pratiques ; dans les scénarios de support de parc, il peut être utilisé pour la distribution d'énergie extérieure et les boîtiers de comptage dans les parcs, normalisant l'environnement de distribution d'énergie extérieure et améliorant la sécurité de la distribution d'énergie.

Recommandations d'entretien

Pour garantir le fonctionnement stable à long terme du boîtier de compteur extérieur et prolonger sa durée de vie, veuillez lire les suggestions d'entretien pratiques suivantes.

1. Nettoyage et entretien réguliers : nettoyez la surface de la boîte tous les 3 à 6 mois. Utilisez un chiffon sec pour essuyer la poussière et les taches afin d'éviter que l'accumulation de poussière n'affecte la dissipation thermique et l'apparence ; retirez les débris autour de la boîte pour assurer une ventilation fluide et éviter le blocage des trous de ventilation résistants à la pluie, évitant ainsi une mauvaise dissipation de la chaleur.

2. Inspection d’étanchéité et d’étanchéité à la pluie : Vérifiez les bandes de caoutchouc d’étanchéité de la boîte tous les 6 mois. S'il en manque, est vieilli ou endommagé, remplacez-le rapidement pour garantir les performances d'étanchéité et empêcher l'eau et la poussière de pénétrer ; inspectez le toit anti-pluie en pente et les avant-toits anti-pluie pour vous assurer qu'il n'y a pas de relâchement ou de déformation et éviter un mauvais drainage de l'eau de pluie.

3. Inspection des composants électriques : ouvrez la boîte tous les 12 mois (fonctionnez hors tension), vérifiez si le câblage des compteurs électriques internes, des disjoncteurs, etc. est ferme et vérifiez tout desserrement ou oxydation ; nettoyez la poussière interne pour éviter que la poussière ne provoque un mauvais contact et des courts-circuits, garantissant ainsi le fonctionnement normal des composants électriques.

4. Inspection contre le vol et la protection : vérifiez régulièrement le verrou de sécurité antivol renforcé pour vous assurer que le verrou est intact et que l'interrupteur fonctionne sans problème, évitant ainsi les dommages malveillants et le vol d'électricité ; si l'armoire présente de la peinture écaillée ou de la rouille, appliquez rapidement de la peinture (matériau de revêtement par pulvérisation de tôle d'acier laminée à froid) pour améliorer les performances anticorrosion.

5. Maintenance de l'adaptabilité environnementale : augmenter la fréquence des inspections pendant les saisons froides, chaudes ou pluvieuses ; évitez que la boîte ne reste longtemps dans des environnements gorgés d’eau ou très corrosifs. S'il y a une accumulation d'eau dans la zone d'installation, nettoyez-la rapidement, ajustez la position d'installation et assurez-vous que l'équipement fonctionne dans la plage de température ambiante spécifiée (-40°C à +70°C).

Étude de cas sur la rénovation

I. Aperçu du projet

Ce projet concerne la modernisation des infrastructures électriques d'une zone résidentielle urbaine plus ancienne et de ses commerces en front de rue. La zone comprend des immeubles résidentiels à plusieurs étages et des unités commerciales au rez-de-chaussée ; les boîtiers de compteurs existants étaient montés ouvertement sur les murs extérieurs, les laissant constamment exposés au soleil, à la pluie, à l'humidité et à la poussière. Les boîtiers de compteurs rudimentaires d'origine, construits à partir de fines tôles assemblées, manquaient d'étanchéité ou d'étanchéité professionnelle et offraient une protection médiocre. Un fonctionnement à long terme a entraîné des problèmes tels que la corrosion du boîtier, des portes endommagées et des infiltrations d'eau, provoquant fréquemment des courts-circuits, des dysfonctionnements des compteurs et des anomalies de comptage. Ces conditions présentaient de sérieux risques de choc électrique et d’incendies électriques et ne répondaient pas aux exigences de normalisation du State Grid pour les installations « d’un mètre par foyer ».

Afin d'éliminer complètement les risques de sécurité électrique à l'extérieur, de normaliser les équipements de mesure et d'améliorer la stabilité de l'alimentation électrique, tous les coffrets de compteurs anciens et endommagés de la zone ont été remplacés par des coffrets de compteurs extérieurs conformes aux normes nationales de protection contre la pluie et la poussière. Des pratiques d'installation standardisées ont été adoptées pour garantir une protection complète contre l'eau, l'humidité, le vol d'électricité et le vieillissement, tout en améliorant la sécurité globale.

II. Problèmes avant la rénovation

Imperméabilisation extrêmement mauvaise ; infiltrations d'eau fréquentes en cas de pluie : les anciennes caisses en tôle manquaient de protection contre la pluie et de bandes d'étanchéité ; en cas de pluie ou de neige, de l'eau s'est infiltrée à l'intérieur, provoquant une oxydation des bornes, des courants de fuite, des courts-circuits et des disjoncteurs déclenchés.

Corrosion et dommages graves au boîtier : les intempéries extérieures à long terme ont provoqué des perforations dans les boîtiers en tôle, des portes détachées et des défaillances de serrures, laissant l'équipement interne complètement exposé et créant des risques de sécurité importants.

Manque de capacités antivol : la structure rudimentaire du boîtier et l'absence de sceaux d'inviolabilité spécialisés ont facilité la falsification du câblage, conduisant au vol d'électricité et à des connexions non autorisées, entraînant des pertes de ligne constamment élevées.

Mauvaise isolation ; risque élevé de choc électrique : la corrosion et la déformation du boîtier ont rapproché les composants sous tension de la coque extérieure ; les conditions humides pendant la pluie ont facilement provoqué l'électrification de la coque, menaçant la sécurité des résidents.

Taux élevés de défaillance des équipements et lourde charge de travail de maintenance : les compteurs, les disjoncteurs et les terminaux ont souffert d'humidité et de corrosion à long terme, entraînant des mesures imprécises et des dommages fréquents aux équipements, entraînant des coûts de maintenance et de réparation élevés. III. Plan de configuration de l'équipement

Conformément aux normes d'installation de State Grid pour les appareils de comptage extérieurs et aux conditions spécifiques des zones résidentielles/commerciales donnant sur la rue, ce projet utilise des boîtiers de compteurs extérieurs à haute résistance et étanches à la pluie. Configurés pour les installations unifamiliales ou multi-foyers, ils conviennent à une installation murale dans des bâtiments résidentiels et des devantures de magasins. Le système complet répond à toutes les normes en matière d’imperméabilisation, de protection contre la poussière, de résistance à la rouille, de résistance aux altérations (antivol d’électricité) et d’isolation électrique.

Spécifications de l'équipement de base

Type d'équipement : boîtier de compteur intelligent extérieur étanche à la pluie et à la poussière

Scénarios d'application : logements résidentiels, magasins donnant sur la rue, installation murale extérieure

Indice de protection : IP54 ; entièrement conforme aux conditions extérieures impliquant l’exposition au soleil, la pluie, la poussière et l’humidité

Matériau du boîtier : ABS ignifuge à haute résistance ou acier inoxydable ; résistant au vieillissement, à la corrosion, à la déformation et à la rouille

Structure étanche : auvent anti-pluie intégré, joint d'étanchéité sur tout le périmètre, entrée de câble inférieure étanche et conception de dérivation d'eau à plusieurs niveaux

Caractéristiques fonctionnelles : compartiments de mesure et de disjoncteur séparés, serrure à plomb dédiée, loquets inviolables et fenêtre de visualisation transparente

Conception de sécurité : structure entièrement isolée, aucune pièce sous tension exposée, barrières de prévention des contacts accidentels et conception de mise à la terre fiable

Normes d'installation : câblage soigné, séparation des lignes haute et basse tension, montage étanche, gestion standardisée du mou des câbles et étiquetage/numérotation uniforme.

IV. Points forts de l'installation et des applications

Imperméabilité et résistance à l'humidité supérieures : conçu pour les environnements extérieurs difficiles ; dispose d'une structure dédiée à la pluie et de joints entièrement scellés pour bloquer la pluie, la condensation et la poussière, éliminant ainsi efficacement les problèmes de court-circuit courants causés par la pénétration de l'eau.

Résistance à la rouille et au vieillissement : construit à partir de matériaux ignifuges et anticorrosifs qui résistent à une exposition intense au soleil et à l'érosion du vent/pluie ; garantit une durabilité à long terme sans fissure, rouille ou déformation, éliminant ainsi le besoin de remplacements fréquents.

Conception antivol : comprend des serrures à plomb dédiées, des structures inviolables et une disposition fermée pour empêcher l'ouverture non autorisée, la modification ou le vol d'électricité, normalisant ainsi la consommation d'énergie dans la zone de distribution.

Isolation et sécurité complètes : les pièces internes sous tension sont entièrement isolées grâce à des mesures de prévention des contacts accidentels ; le boîtier offre une excellente isolation, éliminant complètement les risques de choc électrique du boîtier ou de choc électrique accidentel pour le personnel. Esthétiquement standardisé et facile à entretenir : présente des spécifications, des hauteurs d'installation et un étiquetage uniformes ; garantit que les compteurs sont clairement visibles ; et facilite des inspections, des relevés de compteurs et une maintenance efficaces.

V. Résultats opérationnels après la modernisation

Élimination complète des risques pour la sécurité : résout complètement les problèmes tels que la pénétration d'eau, la corrosion et les pièces sous tension exposées ; empêche les fuites électriques, les courts-circuits et les incendies électriques ; et améliore considérablement la sécurité électrique.

Mesure précise et perte de ligne conforme : l'équipement fonctionne dans un environnement sec et stable ; les compteurs et les terminaux restent exempts de corrosion ou de vieillissement ; les erreurs de comptage sont éliminées ; et la perte globale de ligne de la zone de distribution est réduite dans les limites standard de State Grid.

Réduction significative des taux de défaillance des équipements : les structures résistantes à l'humidité et à la poussière garantissent un fonctionnement stable des composants internes ; la fréquence des pannes des compteurs et des disjoncteurs diminue considérablement ; et l'intégrité de l'équipement atteint 100 %.

Élimination du vol d'électricité : les conceptions de scellés inviolables standardisent la gestion de l'utilisation ; le câblage non autorisé et le vol d'électricité sont pratiquement éliminés ; et l'ordre dans la consommation d'électricité est établi.

Acceptation réussie du State Grid : les techniques de construction, la protection des équipements et les configurations de sécurité répondent toutes aux normes, ce qui entraîne l'acceptation réussie de la mise à niveau de l'infrastructure électrique pour la communauté résidentielle plus ancienne.

VI. Résumé du cas

Les compteurs extérieurs étanches à la pluie constituent une infrastructure essentielle pour rénover les quartiers résidentiels plus anciens, alimenter les magasins en façade et mettre en œuvre des compteurs extérieurs pour les ménages individuels. Conçues pour résister à des conditions extérieures difficiles, notamment l'humidité, le vent, la pluie et l'exposition au soleil, ces unités utilisent une protection IP54 de haut niveau, une étanchéité étanche, des propriétés anticorrosion/antirouille et des conceptions structurelles antivol. Ils résolvent efficacement les problèmes courants rencontrés dans les anciens boîtiers de compteurs, tels que l'infiltration d'eau, la rouille, les fuites et les imprécisions de mesure, tout en améliorant considérablement la fiabilité, la sécurité et la précision des mesures de l'alimentation électrique. Ils constituent un équipement standardisé indispensable pour l’amélioration de la qualité des réseaux électriques ruraux et urbains.
