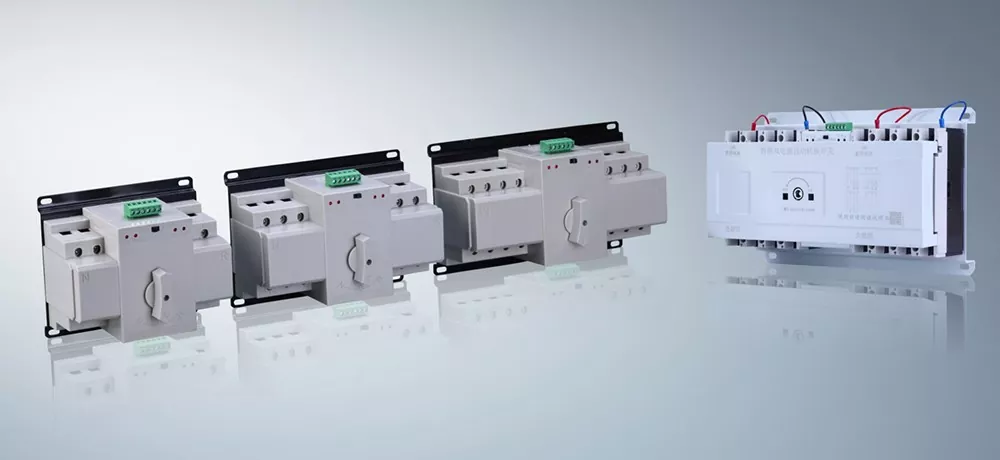

Le commutateur de transfert automatique double alimentation Junray Electrical ATS-CB est une solution de commutation automatique économique conçue pour les charges secondaires telles que l'éclairage de secours, les systèmes d'échappement d'incendie et l'alimentation de secours générale dans les bâtiments commerciaux, les complexes résidentiels et les petites usines. Contrairement aux commutateurs de transfert de classe PC qui utilisent des isolateurs coûteux sans protection intégrée, cette solution de classe CB utilise des disjoncteurs standard combinés à un contrôleur intelligent, offrant à la fois une protection contre les surcharges/courts-circuits et une fonctionnalité de transfert automatique de puissance. Le courant nominal varie de 32 A à 800 A avec des configurations 3P/4P, avec un double verrouillage mécanique et électrique pour empêcher la connexion parallèle des sources d'alimentation.
Bien que les performances de commutation au niveau du PC soient excellentes, le prix est élevé, ce qui constitue un gaspillage considérable pour les charges non essentielles ; et en cas de panne de courant, les affaires et la vie s'arrêteront avec une alimentation électrique unique. Le commutateur de transfert automatique double alimentation ATS-CB de Junray Electrical abandonne la structure coûteuse du commutateur d'isolement et adopte une solution combinée de disjoncteur mature et économique. Cela signifie que vous n'avez pas à payer un prix élevé pour obtenir une fonctionnalité fiable de commutation automatique à double alimentation. Il équilibre parfaitement coût et performances, permettant aux utilisateurs ordinaires de bénéficier de la garantie « sans perte d'énergie » et résout complètement la contradiction entre un budget limité et le besoin d'alimentation électrique.
La principale compétitivité du commutateur de transfert automatique double puissance ATS-CB réside dans sa conception structurelle unique « disjoncteur + contrôleur » :
Rentabilité élevée : par rapport aux produits de niveau PC, la solution de niveau CB utilise des disjoncteurs standardisés à boîtier plastique comme actionneur, ce qui réduit considérablement les coûts de fabrication. Pour les charges ordinaires qui ne nécessitent pas de commutation au niveau de la milliseconde (telles que l'éclairage, les prises et l'alimentation ordinaire), il s'agit du choix le plus rentable.
Fonctions de double protection : C’est un point fort qui le distingue du niveau PC. Étant donné que le disjoncteur est utilisé comme interrupteur principal, il est doté de fonctions de protection contre les surcharges et les courts-circuits. Qu'il s'agisse de l'alimentation principale ou de l'alimentation de secours, dès qu'un courant anormal apparaît dans la ligne, le disjoncteur se déclenche automatiquement pour couper le défaut, évitant ainsi l'épuisement de la ligne et les dommages à l'équipement, ce qui équivaut à donner aux deux sources d'alimentation une « combinaison pare-balles ».
Surveillance automatique et transparente : avec un contrôleur intelligent interne, il surveille la tension du secteur en temps réel. Lorsque l'alimentation secteur est coupée, qu'une phase est manquante ou que la tension est anormale, il peut démarrer automatiquement le mécanisme de commutation pour transférer la charge vers l'alimentation de secours, garantissant ainsi une alimentation électrique ininterrompue. Bien que le temps de commutation soit légèrement plus long que celui du niveau PC, il répond pleinement aux besoins de la plupart des scénarios civils et commerciaux.
En tant que fabricant professionnel doté d'une expertise technique approfondie, Junray Electrical adhère strictement aux normes nationales relatives aux commutateurs de transfert automatiques à double puissance de niveau CB dans sa production. Notre usine est équipée d'une chaîne d'assemblage de disjoncteurs mature et d'une plate-forme de test de contrôleurs intelligents, garantissant que chaque produit est robuste et durable.

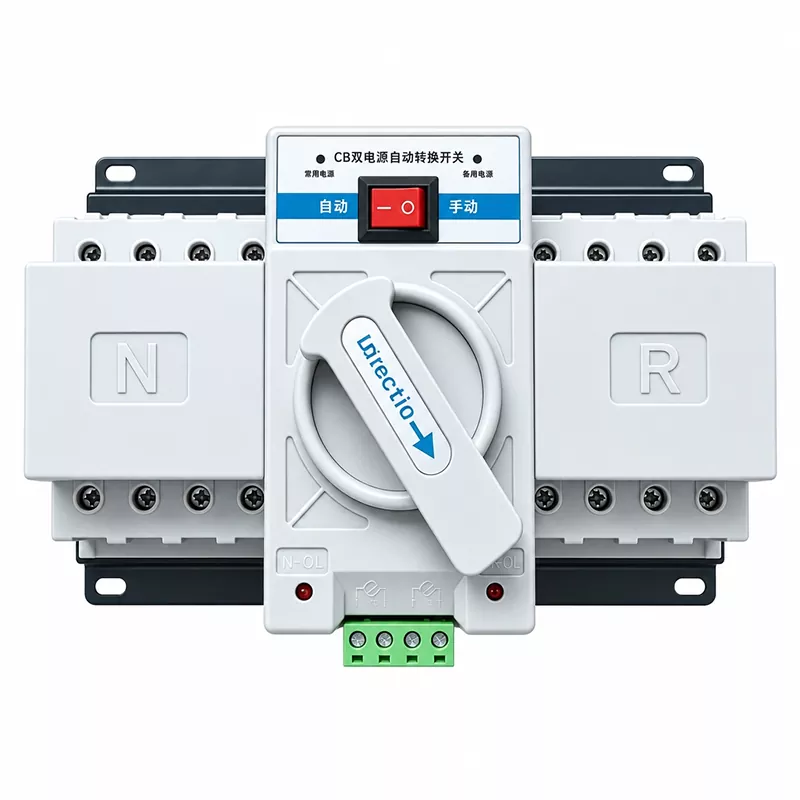

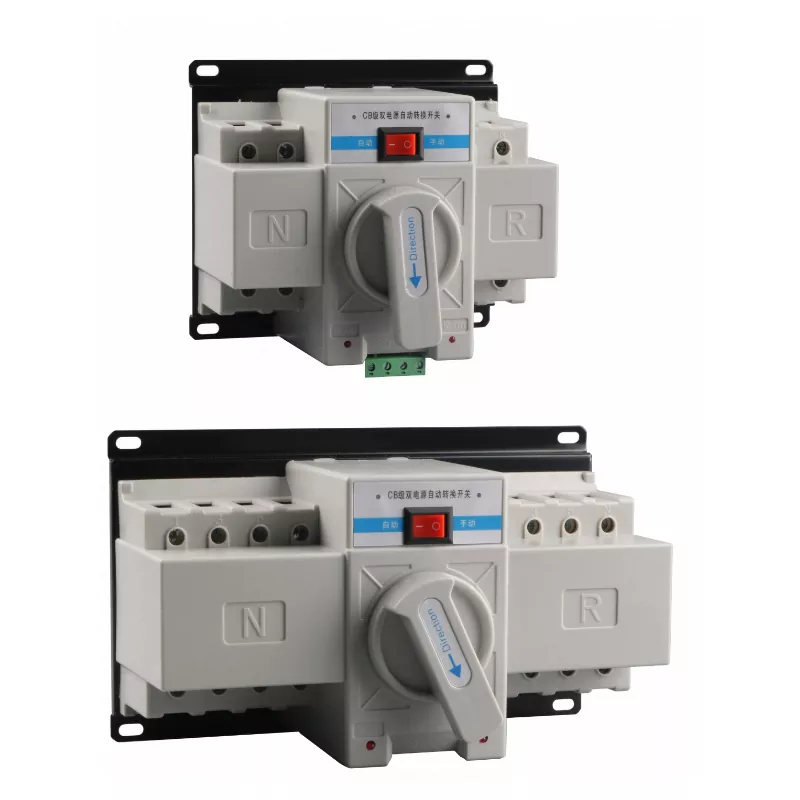

Ce commutateur de transfert automatique à double alimentation ATS-CB est doté de verrouillages mécaniques et électriques fiables pour une double protection, empêchant les courts-circuits causés par la connexion simultanée des deux sources d'alimentation. Chaque commutateur est soumis à un débogage strict à la mise sous tension, à des tests de logique de commutation et à des tests de caractéristiques de protection avant de quitter l'usine, garantissant un fonctionnement stable dans une large plage de courant de 32 A à 800 A et vous offrant un service de commutation d'alimentation fiable pendant une longue période.
|
Tension nominale |
C.A. 400 V |
|
Fréquence nominale |
50Hz |
|
Courant nominal |
32A~800A |
|
Nombre de niveaux |
3P/4P |
Distribution électrique dans les magasins : magasins de proximité, restaurants, etc. qui nécessitent une double alimentation mais disposent de budgets limités.
Petites zones résidentielles : Éclairage pour bâtiments résidentiels, gestion immobilière, etc. pour charges secondaires.
Petites usines : Alimentation électrique auxiliaire pour les lignes de production non critiques.
Petites installations photovoltaïques : connexion au réseau pour les systèmes d'alimentation secteur et de production d'énergie photovoltaïque.
Junray Electrical est un fabricant certifié doté d'un système d'assurance qualité complet. Nos principales certifications comprennent :
ISO 9001 – Certification internationale du système de gestion de la qualité, garantissant une qualité constante des produits et une amélioration continue.
CE – Conformité aux normes européennes de santé, de sécurité et de protection de l’environnement, permettant à nos produits d’entrer sur le marché de l’UE.
CCC – China Compulsory Certification, obligatoire pour les produits électriques vendus sur le marché chinois.
CQC – Certification de qualité chinoise, démontrant la conformité aux normes nationales en matière de sécurité et de performances électriques.
CNAS – China National Accreditation Service pour l’évaluation de la conformité, validant nos capacités internes de test et d’étalonnage.
Tous les commutateurs de transfert automatique à double alimentation ATS sont fabriqués et testés conformément aux normes applicables de ces certifications, garantissant des performances fiables, une qualité constante et une acceptation fluide du projet.
Garantie standard : 24 mois à compter de la date de mise en service.
Garantie prolongée : Garantie prolongée en option jusqu'à 60 mois disponible sur demande.
Support technique : réponse rapide mondiale 7 × 24 heures. Notre équipe fournit des conseils techniques à distance lors de l'installation et de la mise en service, et répond à toutes les demandes techniques dans les 24 heures.
Pièces de rechange : des pièces de rechange courantes sont disponibles pour une expédition rapide afin de minimiser les temps d'arrêt des équipements.
I. Contexte du projet
Ce projet concerne la modernisation de la distribution d'énergie basse tension d'un complexe commercial urbain. Le bâtiment abrite des charges critiques de « niveau 2 », notamment des magasins de vente au détail, un éclairage public, des systèmes d'échappement d'incendie, des systèmes d'évacuation d'urgence et des salles d'équipement basse tension. Le système de distribution d'origine reposait sur une seule alimentation électrique sans mécanisme de transfert d'énergie de secours. Par conséquent, la maintenance du réseau, les défauts de ligne ou les chutes de tension momentanées ont entraîné une perte totale de puissance dans la section, provoquant des arrêts soudains des équipements, des pannes des systèmes d'urgence incendie, le piégeage des ascenseurs et des interruptions des enregistrements de surveillance. Ces problèmes posaient des risques importants en matière de sécurité incendie et ne répondaient pas aux normes d'alimentation électrique de secours pour les bâtiments commerciaux.
Afin de garantir une alimentation électrique ininterrompue pour la sécurité incendie et les charges publiques d'urgence, des commutateurs de transfert automatiques (ATS) de classe CB sont installés dans toutes les boîtes de distribution d'urgence et les armoires d'alimentation incendie. Ces unités utilisent une configuration à double disjoncteur pour permettre la commutation automatique entre les sources d'alimentation principale et de secours, garantissant un transfert transparent pendant les pannes et le respect des normes de sécurité incendie et d'exploitation commerciale.
II. Problèmes avant les rénovations
Source d'alimentation unique sans redondance ; une perte de courant entraîne un arrêt immédiat : l'absence de commutation d'alimentation de secours signifiait que les fluctuations du réseau ou les défauts de ligne provoquaient une perte de courant immédiate pour l'éclairage de secours, les ventilateurs d'évacuation des fumées et les systèmes de surveillance.
Systèmes de sécurité incendie non conformes : les ventilateurs d'incendie et l'éclairage de secours manquaient d'alimentation de secours automatique, violant le "Code pour l'alimentation électrique de protection contre l'incendie dans les bâtiments" et n'ayant pas réussi les inspections de sécurité incendie.
Risque élevé et lenteur de commutation manuelle : L'absence de dispositifs de transfert automatique nécessitait une commutation manuelle lors des coupures ; les temps de réponse lents rendaient impossible la gestion efficace des pannes de courant soudaines.
Les fluctuations momentanées de tension ont provoqué des pannes d'équipements : les chutes de tension du réseau et les pannes momentanées ont entraîné des redémarrages d'équipements basse tension, des pertes de données et de fréquents dysfonctionnements d'équipements commerciaux.
Manque de protection contre les surcharges et les courts-circuits ; sécurité médiocre : les dispositifs de transfert traditionnels effectuaient des commutations sans protection, ne parvenant pas à isoler automatiquement les circuits défectueux et créant un risque de déclenchements en cascade.
III. Plan de configuration de l'équipement
Sur la base des caractéristiques d'alimentation électrique des charges de niveau 2 du complexe commercial, des réglementations en matière de sécurité incendie et de considérations budgétaires, des commutateurs de transfert automatiques de classe CB ont été sélectionnés pour l'ensemble du projet. Ces unités présentent une configuration combinant deux disjoncteurs miniatures avec un verrouillage mécanique et électrique, offrant à la fois des capacités de protection et de commutation adaptées aux systèmes d'évacuation d'incendie, à l'éclairage de secours et aux charges d'alimentation de secours générales.
Spécifications de l'équipement clé
Modèle : commutateur de transfert automatique (ATS) de classe CB (ATS basé sur un disjoncteur)
Tension nominale : AC 380 V/220 V (systèmes de distribution d'énergie basse tension).
Courant nominal : 63 A à 125 A (convient aux charges d'alimentation et d'éclairage de secours sur les étages du bâtiment)
Structure : configuration à double disjoncteur avec protection intégrée contre les surcharges et les courts-circuits
Mode de commutation : configurable pour « Transfert automatique/restauration automatique » ou « Transfert automatique/restauration non automatique »
Verrouillage : verrouillage mécanique forcé et verrouillage électrique (empêche les courts-circuits parallèles des deux sources d'alimentation)
Temps de commutation : 0,5 à 2 secondes (répond aux exigences de non-interruption pour les charges d'urgence standard)
Charges compatibles : charges de sécurité incendie de niveau II, éclairage de secours, équipement d'échappement, alimentation électrique du centre commercial et systèmes basse tension/ELV
IV. Points forts de la construction et des applications
Protection de disjoncteur intégrée (haute sécurité) : Le principal avantage de l'ATS de classe CB est sa protection MCB intégrée, avec déclenchement automatique en cas de surcharge et de court-circuit ; il protège contre les défauts avant la commutation, empêchant ainsi la propagation des défauts.
Double verrouillage mécanique et électrique (élimine les risques parallèles) : garantit que les deux sources d'alimentation ne peuvent jamais se fermer simultanément, éliminant structurellement le risque d'accidents de court-circuit parallèles.
Rentable (adapté aux charges de niveau II) : coût inférieur et maintenance plus simple par rapport aux unités ATS intégrées de classe PC ; idéal pour les charges d'urgence de niveau II dans les centres commerciaux, les bâtiments commerciaux et les usines.
Détection automatique de tension et commutation intelligente : détecte automatiquement la perte de tension, la sous-tension ou la perte de phase dans l'alimentation principale ; passe rapidement à la source de sauvegarde et rétablit automatiquement la connexion lorsque l'alimentation principale revient, permettant ainsi un fonctionnement totalement sans surveillance.
Installation universelle et mise à niveau facile : l'installation de l'armoire modulaire ne nécessite aucune modification de la structure du circuit principal, ce qui la rend adaptée à la mise à niveau d'armoires plus anciennes ou à l'ajout de systèmes de distribution d'énergie de secours.
V. Performance opérationnelle après modernisation
Commutation automatique pendant les pannes de courant (zéro interruption pour les charges d'urgence) : l'éclairage de secours, les ventilateurs d'évacuation des fumées et les systèmes de surveillance continuent de fonctionner sans panne de courant ni arrêt du système pendant les scintillements du réseau ou les pannes liées à la maintenance.
Protection automatique contre les défauts (empêche la propagation) : en cas de court-circuit ou de surcharge d'un circuit de dérivation, le disjoncteur se déclenche en premier pour assurer la protection, garantissant que l'alimentation électrique en amont et les autres circuits ne restent pas affectés. Entièrement conforme aux normes d'acceptation de sécurité incendie : la logique de l'alimentation électrique de secours de sécurité incendie est complète et le mécanisme de commutation est fiable, garantissant le passage réussi de l'inspection d'acceptation spécialisée pour les systèmes électriques de sécurité incendie.
Fonctionnement stable sans fausses opérations ni échec d'action : une commutation précise s'est produite lors de multiples tests de fluctuation du réseau et de coupure de courant, sans cas de commutation incorrecte, de brouillage mécanique ou de défaut de surchauffe.
Faibles coûts d'exploitation et de maintenance et rentabilité élevée : présente une structure simple, un faible taux de défaillance et une compatibilité universelle des pièces, réduisant considérablement les coûts de maintenance et de remplacement à long terme.
VI. Résumé du cas
L'équipement de transfert de puissance double de classe CB constitue le choix standard pour les charges d'urgence secondaires, les charges générales de sécurité incendie et la distribution d'énergie de secours dans les bâtiments commerciaux et les centres commerciaux. Composé de deux disjoncteurs, il dispose d'une protection intégrée, de la capacité d'interrompre les courants de défaut et d'un rapport coût/performance élevé ; il diffère des équipements de classe PC (qui sont une unité intégrée sans protection intégrée, offre une commutation plus rapide et est utilisée pour les charges primaires). Équilibrant sécurité et rentabilité, les équipements de classe CB constituent le choix le plus largement utilisé et le plus fiable pour les inspections de réception dans la distribution d'énergie de secours des bâtiments, la modernisation de systèmes vieillissants et la mise à niveau des systèmes de sécurité incendie.
Q : Quelle est la principale différence entre les alimentations doubles de niveau CB et de niveau PC ?
R : La principale différence réside dans les fonctions de protection et le prix. Le niveau CB (comme ce produit) se compose de disjoncteurs et est livré avec une protection contre les surcharges et les courts-circuits. C’est moins cher et adapté aux charges générales ; Le niveau PC est composé de sectionneurs et n'a pas de capacité de protection contre les courts-circuits (nécessite un fusible externe) ; il a une vitesse de commutation plus rapide et est plus cher, adapté aux charges de base. Pour la plupart des scénarios ordinaires, le niveau CB constitue le choix le plus rentable.
Q : Cet interrupteur peut-il être installé dans une armoire de distribution ordinaire ?
R : Le commutateur de transfert automatique double alimentation ATS-CB adopte une conception structurelle standardisée, avec une taille compacte et une faible occupation de l'espace. Il peut être facilement installé dans des boîtes de distribution ou des armoires de commande standard, et la méthode d'installation est similaire à celle d'un disjoncteur ordinaire, ce qui est très pratique.
Q : Le courant personnalisé et le nombre de pôles sont-ils pris en charge ?
R : Oui. Nous pouvons personnaliser les niveaux de courant allant de 32 A à 800 A selon les exigences de votre projet, ainsi que les configurations de pôles 3P ou 4P, pour répondre parfaitement à vos besoins de commutation à double alimentation.
