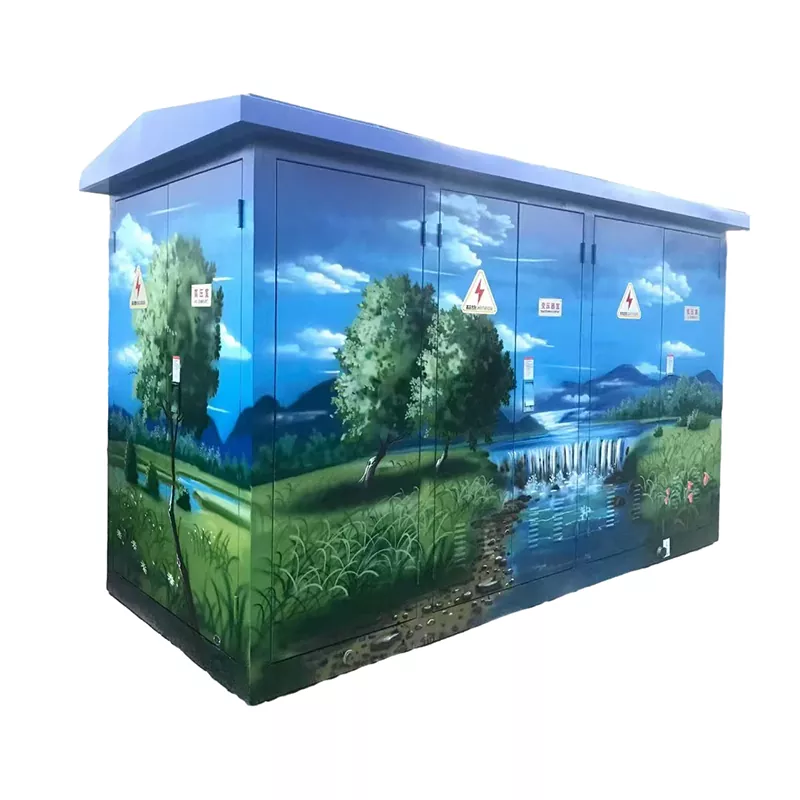

Boîte de dérivation de câble DFW-12

Le boîtier de dérivation de câble Junray Electrical DFW-12 est une solution compacte et économique pour diviser un seul câble de 10 kV en plusieurs branches sans avoir besoin d'une unité principale en anneau (RMU). Conçu pour une installation directe en extérieur, il dispose d'un boîtier entièrement scellé, d'options de protection IP33/IP54/IP67, d'une construction en acier inoxydable 304 et d'un revêtement en poudre anti-âge qui résiste à l'exposition au soleil et à la pluie. Prenant en charge 2 à 6 branches, il permet une installation plug-and-play rapide sans outils spécialisés, réduisant ainsi les coûts d'équipement et les dépenses de génie civil. Convient aux réseaux de câbles urbains, à la distribution rurale, au câblage photovoltaïque, aux chantiers de construction et aux parcs industriels.

Caractéristiques du produit

Branchement des câbles : conçue pour diviser un seul câble de 10 kV en plusieurs branches, cette solution permet l'exploitation des câbles sans avoir besoin de construire une unité principale en anneau (RMU) distincte, ce qui la rend parfaitement adaptée aux réseaux de distribution d'énergie par câble.

Encombrement compact : Doté d'une taille extrêmement compacte et d'un encombrement minimal, le boîtier de dérivation de câble DFW-12 est idéal pour une installation dans de petits emplacements en bord de route ou à l'extérieur. En évitant la nécessité d’un grand site d’installation, cela réduit considérablement les coûts d’acquisition du terrain.

Rentable : offrant un coût inférieur à celui des unités principales en anneau traditionnelles, cette solution est très économique pour les applications de dérivation de câbles. Au lieu d'engager des dépenses élevées liées à l'achat d'une RMU, un boîtier de dérivation suffit, permettant ainsi de réaliser des économies substantielles.

Installation pratique : facilitant un déploiement rapide, le processus d'installation est très pratique ; il suffit de connecter les câbles pour que l'appareil soit prêt à être utilisé immédiatement. Cette configuration simplifiée nécessite un minimum de temps et d'efforts, ce qui en fait le choix idéal pour les projets accélérés.

Spécifications techniques

Détails de l'artisanat de précision

1. Connecteurs de câbles : Les connecteurs de câbles spécialisés facilitent des connexions et des dérivations fiables.

2. Protection extérieure : la protection IP54 garantit une résistance à l'eau et à la poussière, ce qui rend le boîtier de dérivation de câble DFW-12 adapté aux environnements extérieurs.

3. Revêtement anti-âge : dispose d'un revêtement en poudre extérieur spécialisé qui résiste au vieillissement et à l'exposition au soleil et à la pluie sans dégradation.

4. Boîtier scellé : Une structure entièrement scellée offre une protection complète contre l’eau et la poussière, protégeant ainsi les connexions internes.

5. Conception conforme aux normes : conçue pour répondre aux normes de sécurité tout en garantissant un entretien et une inspection pratiques.

Scénarios applicables

Le boîtier de dérivation de câble DFW-12 fabriqué par Junray Electrical convient pour :

Réseaux de câbles urbains : réseaux de câbles urbains et branchement de câbles

Réseaux de câbles ruraux : réseaux de câbles ruraux et branchement de câbles

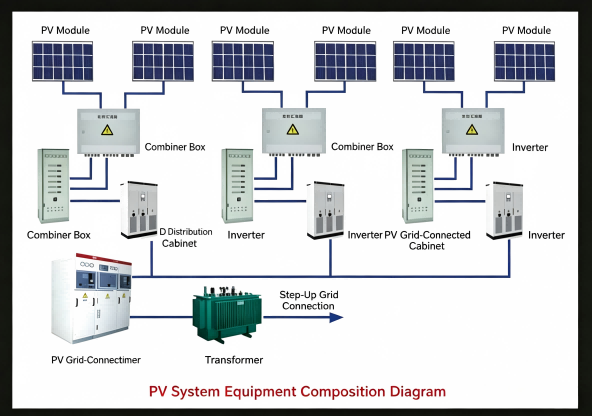

Câblage photovoltaïque : dérivation pour les systèmes de câbles photovoltaïques

Câblage de chantier : dérivation pour les systèmes de câbles de chantier

Câblage de parc industriel : dérivation pour les systèmes de câbles de parc industriel

Assurance qualité

Fabriquée en stricte conformité avec les normes nationales relatives aux boîtes de dérivation de câbles DFW-12, chaque unité est soumise à des tests rigoureux d'étanchéité et de tenue à la tension pour garantir un fonctionnement stable et sûr. Nous proposons des configurations de dérivation personnalisables, vous permettant de commander un boîtier de dérivation sur mesure adapté précisément à vos besoins spécifiques en matière de dérivation de câbles, garantissant ainsi une adaptation parfaite aux besoins de votre application.

Projet de parc industriel à Nairobi, Kenya

Aperçu du projet

·Nom du projet : Projet de distribution par câble pour un parc industriel à Nairobi

·Lieu : Nairobi, Kenya

·Date d'achèvement : novembre 2025

·Échelle du projet : 12 entreprises dans le parc industriel ; 24 boîtes de dérivation de câbles

Produits utilisés

·Modèle : Boîte de dérivation de câble haute tension DFW-12

·Quantité : 24 unités

·Configuration : 1-en-2-sortie / 1-en-4-sortie ; Modèle standard ; Acier inoxydable 304

·Certification : certifié CE

·Exigences particulières : Installation extérieure ; sans entretien ; adapté à l'environnement à haute température de l'Afrique

Solution

Le parc industriel du Kenya avait besoin d'un système de distribution par câble avec plusieurs points de connexion. Compte tenu des capacités de maintenance locales limitées, il existait une forte demande en matière de fiabilité des équipements et de faibles exigences de maintenance. Nous avons fourni la solution d'exportation DFW-12 :

1. Forte adaptabilité environnementale

·Indice de protection IP67 et structure entièrement scellée ; adapté aux conditions chaudes et poussiéreuses de l'Afrique

·Boîtier en acier inoxydable 304 avec une excellente résistance à la corrosion

·Large plage de températures de fonctionnement (-40°C à +60°C) ; fonctionnement stable à haute température

·Conception sans entretien, réduisant considérablement les coûts de maintenance

2. Installation facile

·Compact et léger ; pratique pour le transport et l'installation

· Les connecteurs de câble enfichables permettent une installation rapide et simple

·Aucun outil spécialisé requis ; l'installation peut être effectuée par des électriciens locaux

·Élimine le besoin d'une salle de commande dédiée, ce qui permet d'économiser sur les coûts de génie civil

3. Rentabilité élevée

·Prix abordables ; plus de 70 % moins cher que la construction d'une salle de commande

·Certifié CE, garantissant la qualité

·Technologie mature avec une application mondiale répandue

·Documentation technique complète fournie en anglais

Commentaires des clients

"Nous avions besoin d'une solution de distribution par câble rentable et fiable pour notre parc industriel de Nairobi. Les boîtiers de dérivation de câble DFW-12 de Junray étaient parfaits : faciles à installer, pas besoin de construire de salles de commutation et totalement sans entretien. Ils fonctionnent depuis 4 mois maintenant, même par temps chaud et poussiéreux, et tout fonctionne parfaitement. Le prix est également très compétitif. Excellent rapport qualité/prix."

—— Responsable des opérations, parc industriel du Kenya

Étude de cas sur un projet de rénovation

Ce projet implique la conversion de lignes aériennes en câbles souterrains dans une zone résidentielle urbaine plus ancienne. Le système 10 kV d'origine utilisait des conducteurs aériens nus ; le câblage était désorganisé, le taux de panne était élevé et le système était très sensible aux interférences des arbres et aux conditions météorologiques, ne répondant pas aux exigences d'extension de capacité et d'alimentation électrique sûre dans la zone. La rénovation remplace toutes les lignes aériennes par des câbles souterrains. Un équipement de commutation de dérivation haute tension est requis au niveau des nœuds de charge pour faciliter le branchement des câbles, l'interconnexion du réseau en anneau et la segmentation/isolation des défauts.

La zone du projet comprend plusieurs immeubles résidentiels de grande hauteur, des installations commerciales et des systèmes d'éclairage public, caractérisés par des charges concentrées et des exigences strictes en matière de fiabilité de l'alimentation électrique. En raison des routes étroites et de l'aménagement paysager dense, le site ne convient pas aux postes de commutation à grande échelle ou aux salles intérieures d'appareillage haute tension ; par conséquent, des boîtes de dérivation de câbles extérieures entièrement isolées DFW-12 ont été sélectionnées comme équipement de distribution de nœuds.

Problèmes avant la modernisation

Les lignes aériennes d'origine étaient mal isolées, ce qui les rendait sujettes aux déclenchements et aux courts-circuits pendant les orages, ce qui entraînait un taux de défaillance annuel élevé.

Les branchements des lignes aériennes étaient exposés, entraînant une oxydation et une surchauffe au fil du temps, ce qui présentait des risques pour la sécurité.

Il n’y avait aucun nœud de segmentation ou d’isolement ; une panne ponctuelle a provoqué des pannes de courant sur toute la section de ligne, entraînant de nombreuses interruptions de service.

L'augmentation de la capacité des lignes était difficile, ce qui rendait impossible de répondre aux demandes croissantes de charge des nouvelles stations de recharge pour véhicules électriques, des ascenseurs et des systèmes d'éclairage.

Les lignes aériennes nuisaient à l’apparence urbaine et ne répondaient pas aux normes d’enfouissement urbain et d’amélioration du paysage.

Plan de configuration de l'équipement

En fonction de la disposition des nœuds du site et de la capacité de distribution électrique, des boîtiers de dérivation de câbles extérieurs DFW-12 10 kV ont été installés à plusieurs endroits le long de la ligne. Ces unités sont dotées d'interrupteurs-sectionneurs SF6, prennent en charge les configurations de réseau en anneau et la segmentation/isolation des défauts, ont un courant nominal de 630 A et sont des appareils entièrement isolés et entièrement scellés pour l'extérieur. Spécifications clés :

Modèle : Boîte de dérivation de câble haute tension extérieure DFW-12

Tension nominale : 12 kV (pour les réseaux de distribution 10 kV)

Courant nominal : 630 A

Structure : Unité extérieure au sol entièrement isolée, entièrement fermée, sans entretien

Caractéristiques fonctionnelles : interconnexion de réseau en anneau, branchement de câbles, segmentation et isolation des défauts, indication de ligne sous tension, indication de défauts

Indice de protection : IP44 (convient aux environnements extérieurs impliquant de la pluie, de la neige, de la condensation et de la poussière) ; Entrée/sortie de câble : dérivation multicircuit pour répondre aux besoins de commutation de câbles locaux

Scénarios d'installation et d'application

L'unité est installée dans les espaces verts disponibles le long des routes résidentielles ; il ne nécessite aucun logement dédié ni vastes fondations de génie civil, ce qui se traduit par un faible encombrement et une courte période de construction. Le boîtier de dérivation DFW-12 segmente le câble principal et achemine l'alimentation vers les salles de distribution des bâtiments individuels et les sous-stations de type boîtier, créant ainsi une structure d'alimentation en réseau en anneau qui permet une « segmentation des défauts sans interférence mutuelle ».

Résultats opérationnels après la modernisation

Fiabilité de l'alimentation électrique considérablement améliorée : élimine les défauts des lignes aériennes ; aucun déclenchement ne se produit pendant les saisons orageuses ; les taux de défauts de ligne chutent de plus de 95 %.

Portée du défaut contrôlable : en tirant parti des capacités de segmentation et d'isolation du boîtier de dérivation, un défaut en un seul point isole uniquement la section affectée tout en maintenant l'alimentation électrique vers les autres zones, réduisant ainsi considérablement l'étendue des pannes.

Fonctionnement sûr et stable : la structure entièrement isolée et scellée élimine les problèmes tels que l'oxydation, la surchauffe ou les fuites au niveau des connexions exposées ; il offre une résistance extérieure à la corrosion et à la condensation, garantissant un fonctionnement à long terme et sans entretien.

Extension flexible de la capacité : la conception de dérivation multicircuit permet la connexion directe de nouvelles charges, de bornes de recharge pour véhicules électriques ou de besoins électriques supplémentaires au niveau du boîtier de dérivation, éliminant ainsi le besoin d'excavation ou de recâblage important.

Aspect urbain soigné et ordonné : tous les câbles sont placés sous terre, éliminant ainsi les lignes aériennes encombrées et répondant aux exigences de normalisation et d'amélioration esthétique des réseaux de distribution urbains.

Le boîtier de dérivation de câble extérieur DFW-12 est le choix privilégié pour convertir les réseaux de distribution urbains de 10 kV en câblage souterrain, moderniser les zones résidentielles plus anciennes et gérer la répartition de la charge entre les quartiers. Par rapport aux postes de commutation et aux appareillages haute tension traditionnels, cette solution présente un encombrement réduit, des coûts réduits, une installation rapide et une conception sans entretien, tout en offrant des capacités de réseau en anneau robustes. Il convient parfaitement aux espaces urbains restreints, aux zones résidentielles, aux quartiers commerciaux et aux parcs industriels, améliorant efficacement la fiabilité de la distribution électrique et simplifiant l'exploitation et la maintenance.
