Armoire de distribution JP

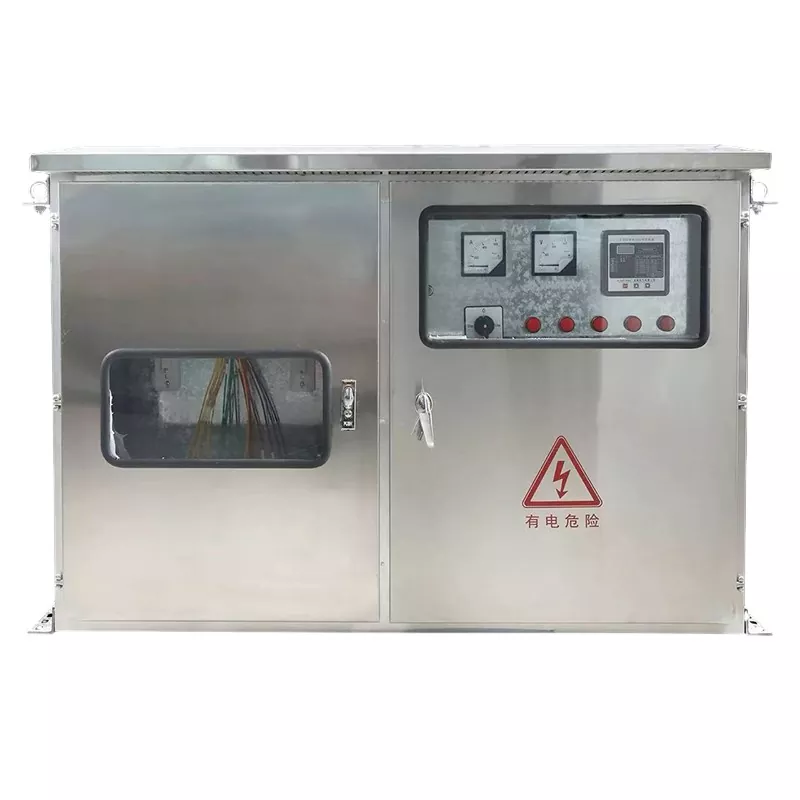

L'armoire de distribution JP est un dispositif de distribution complet spécialement conçu pour les scénarios de distribution d'énergie basse tension en extérieur. Son positionnement principal est celui d'un produit idéal pour la rénovation des réseaux électriques urbains et ruraux, et il convient également à diverses exigences de distribution d'énergie extérieure basse tension. Cet équipement intègre plusieurs fonctions telles que la mesure, les lignes sortantes et la compensation de puissance réactive, et dispose de fonctions de protection complètes, notamment la protection contre les courts-circuits, les surcharges, les surtensions et les fuites. Il est de taille compacte, d’apparence esthétique et économiquement pratique. Il peut être directement installé sur les poteaux des transformateurs extérieurs montés sur poteau sans avoir besoin de fondations d'installation complexes. En tant que dispositif de distribution spécifique à l'extérieur, son corps d'armoire est constitué de plaques d'acier laminées à froid épaissies ou d'acier inoxydable, équipé de structures imperméables spécifiques à l'extérieur, et sa surface est traitée par pulvérisation électrostatique à haute température. Il possède d'excellentes propriétés anti-âge, résistantes à la corrosion, de protection solaire et de pluie, et peut fonctionner de manière stable dans des environnements extérieurs en plein air pendant une longue période. Il est compatible avec les tensions nominales CA 50 Hz des systèmes de distribution d'énergie basse tension 380 V/220 V. L'installation et la maintenance sont pratiques, ce qui en fait un choix fiable pour la distribution électrique en extérieur.

Spécifications techniques

Qu’en est-il de la capacité de protection extérieure ?

L'armoire de distribution JP adopte une conception à double structure composée d'abris anti-pluie professionnels et de bandes de caoutchouc d'étanchéité, combinée à un processus d'étanchéité global, pour former un triple système de protection. Le niveau de protection peut atteindre IP54, ce qui peut empêcher efficacement la poussière, l'eau et la lumière du soleil. Il isole complètement le vent et la pluie extérieurs, ainsi que l'intrusion de poussière, et convient aux environnements difficiles extérieurs et en plein air. Même s'il est exposé à long terme au soleil et à la pluie, il peut maintenir un fonctionnement stable sans se soucier des dommages causés à l'équipement par des facteurs environnementaux.

La configuration fonctionnelle est-elle terminée ?

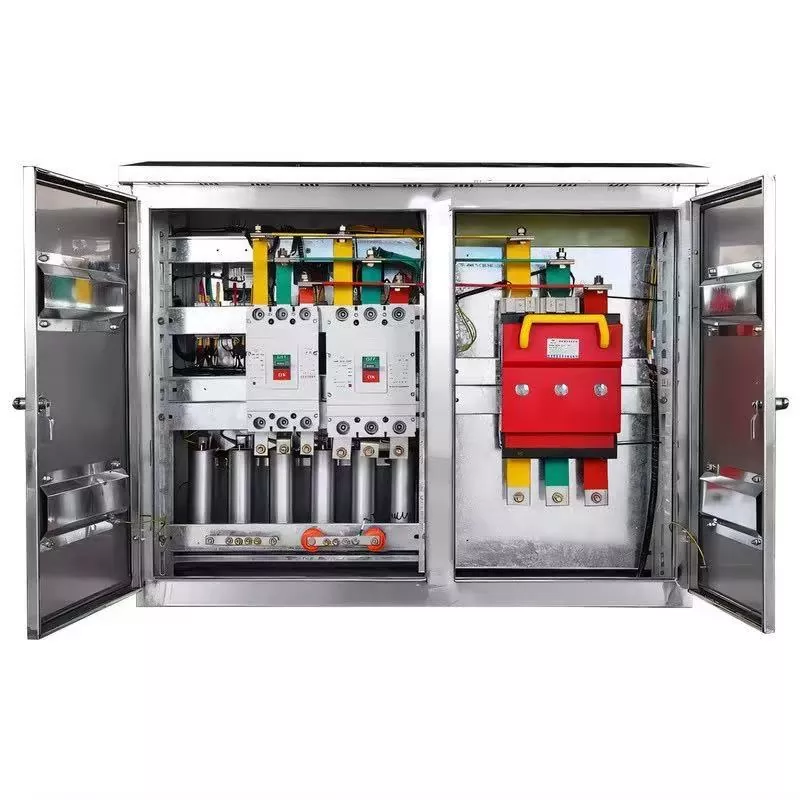

Brisant les limites de la fonction unique des équipements de distribution traditionnels, il intègre des fonctions telles que le contrôle de la distribution, la mesure de la puissance, la compensation de la puissance réactive et la protection contre les fuites. Il peut assembler de manière flexible divers composants électriques tels que des disjoncteurs, des compteurs électriques, une compensation de condensateur, des transformateurs, une protection contre les fuites, etc., sans avoir besoin d'une correspondance supplémentaire avec d'autres équipements. Il peut répondre à l'ensemble des besoins de distribution du processus des zones de distribution rurales, des parcs, etc. en une seule étape, simplifier le lien de distribution et réduire les coûts d'approvisionnement et de déploiement.

Le processus répond-il aux normes ?

Nous suivons strictement les réglementations nationales de sécurité électrique pour la conception et la production. Nous utilisons des processus standard nationaux pour construire, équiper d'un système de mise à la terre complet et d'un dispositif de protection de verrouillage à cinq préventions, et combiner avec une serrure de porte antivol robuste. L'armoire de distribution JP adopte un processus de meulage complet, sans aucune bavure. Il est plus sûr à utiliser et est entièrement conforme aux normes d'acceptation de l'ingénierie électrique. Il peut être directement utilisé dans divers projets formels de distribution d'énergie tels que les réseaux électriques municipaux, ruraux et les parcs, sans nécessiter de modifications supplémentaires.

Quelle est sa durabilité pour une utilisation en extérieur ?

Choisissez le procédé de revêtement en poudre électrostatique à haute température spécifique à l'extérieur, combiné à des plaques d'acier laminées à froid épaissies ou à des armoires en acier inoxydable. Il possède d’excellentes performances anti-âge. Même lorsqu'il est exposé au soleil et à la pluie pendant une longue période, il ne souffrira pas facilement de problèmes de vieillissement, de rouille ou d'écaillage de la peinture. Il est très durable et résistant, réduisant considérablement la fréquence et le coût de la maintenance à l'avenir, prolongeant la durée de vie de l'équipement et répondant aux exigences d'un fonctionnement extérieur à long terme.

Existe-t-il une protection contre la foudre pour une utilisation en extérieur ?

Pour résoudre le problème de la distribution d'énergie extérieure sujette aux coups de foudre, JP Distribution Cabinet intègre spécialement des modules de protection contre la foudre, qui peuvent résister efficacement aux interférences de la foudre et éviter les dommages aux équipements et aux lignes causés par les coups de foudre. Il convient parfaitement aux scénarios de distribution d'énergie extérieure dans les zones rurales et autres environnements de distribution d'énergie extérieure, éliminant complètement le risque de foudre dans la distribution d'énergie extérieure et garantissant un fonctionnement sûr et stable du système de distribution d'énergie.

Peut-il répondre aux exigences de différents projets ?

Il prend en charge la personnalisation en fonction de la capacité de chaque zone de transformateur. Selon les besoins réels des différents projets, il fournit des services de taille non standard, d'ouverture de trous et de personnalisation de schémas, s'adaptant de manière flexible aux besoins de distribution d'énergie des zones rurales de transformateurs, des communautés extérieures, des parcs industriels et d'autres scénarios différents. Quelle que soit l'échelle du projet ou les différences d'exigences, il peut correspondre avec précision et améliorer l'adaptabilité du projet.

Quels scénarios sont compatibles avec cela ?

L'armoire de distribution JP, avec ses excellentes performances de protection extérieure et son adaptabilité flexible, est largement utilisée dans divers scénarios de distribution extérieure basse tension : zones de distribution rurales, distribution extérieure complète basse tension dans les villages et les villes, contribuant à moderniser le réseau électrique rural ; distribution extérieure dans les zones résidentielles et les locaux de distribution immobilière, garantissant la sécurité de la distribution extérieure dans les zones résidentielles ; distribution extérieure dans les parcs industriels et les périmètres des usines, fournissant un support électrique stable pour la production industrielle ; distribution extérieure pour l'éclairage routier municipal, les bornes de recharge et les stations de pompage d'eau, répondant aux besoins de l'ingénierie municipale ; alimentation électrique de construction temporaire pour les projets d'infrastructure, la connexion au réseau photovoltaïque et les projets de rénovation des zones de distribution, répondant aux besoins de distribution d'énergie temporaires et à long terme, couvrant de manière exhaustive les scénarios de distribution extérieure et devenant la norme de base pour la distribution extérieure basse tension.

Aperçu du projet de rénovation

I. Profil du projet

Ce projet implique la modernisation du réseau électrique rural et la modernisation associée pour l'intégration du photovoltaïque distribué (PV) ; il est classé comme un projet de rénovation du réseau rural standardisé par State Grid. La zone dessert un groupe de ménages ruraux. L'équipement de distribution existant était obsolète, les réseaux d'alimentation basse tension étaient désorganisés et il manquait une compensation centralisée de la puissance réactive et une protection complète contre les fuites à la terre. En outre, l'ajout de nombreux systèmes photovoltaïques distribués sur les toits a provoqué d'importantes fluctuations de tension, de faibles facteurs de puissance et de graves pertes de ligne, entraînant des problèmes chroniques tels qu'une tension instable aux extrémités de ligne et des pénalités pour des performances de facteur de puissance inférieures aux normes.

Pour normaliser la distribution basse tension, mettre en œuvre une compensation centralisée de la puissance réactive, améliorer la protection contre les fuites à la terre et répondre aux exigences de connexion au réseau photovoltaïque, des armoires de distribution intégrées extérieures standardisées (armoires JP) sont installées du côté basse tension de chaque transformateur de distribution. Ces armoires intègrent des bornes de mesure, de distribution d'énergie, de protection, de compensation de puissance réactive et de connexion PV, permettant un fonctionnement standardisé, intelligent et à faibles pertes de la zone de distribution.

II. Problèmes avant la modernisation

Faible facteur de puissance : les charges rurales sont principalement constituées d’équipements inductifs tels que des pompes à eau, des ventilateurs et des appareils électroménagers. Sans compensation centralisée, le facteur de puissance restait systématiquement inférieur à 0,85, ce qui entraînait des pénalités financières.

Pertes de ligne élevées et tension instable : les lignes d'alimentation basse tension manquaient de protection sectionnelle et présentaient un câblage désorganisé, ce qui entraînait des chutes de tension importantes ; les niveaux de tension étaient excessivement élevés pendant les heures creuses de nuit et trop faibles pendant les périodes de pointe de consommation.

Manque de protection de sécurité : la configuration d'origine manquait de protection unifiée contre les fuites à la terre, les surcharges et les courts-circuits ; les pratiques de câblage dangereuses, telles que les connexions non autorisées et les fuites dans les lignes domestiques, présentaient des risques de choc électrique et d'incendie.

Fluctuations de tension importantes dues à la connexion au réseau photovoltaïque : avec les systèmes photovoltaïques sur les toits utilisant l'énergie autogénérée et réinjectant le surplus d'électricité dans le réseau, le flux d'énergie inversé a provoqué une dérive de tension et des fluctuations excessives, compromettant la sécurité des équipements électriques des résidents.

Équipements non standardisés et opérations et maintenance difficiles : la zone de distribution vieillissante manquait d'équipements intégrés standardisés ; les composants étaient dispersés, le dépannage était lent et la surveillance des données à distance était impossible. III. Plan de configuration de l'équipement

Conformément aux normes State Grid pour la construction de réseaux électriques ruraux et aux conditions de fonctionnement des zones de distribution photovoltaïque intégrées, chaque zone de distribution est uniformément équipée d'une armoire de distribution basse tension extérieure intégrée de type JP. Cette unité intègre le commutateur entrant, plusieurs circuits sortants, une compensation intelligente de la puissance réactive, des mesures et une collecte de données, une protection contre les fuites à la terre et un terminal de distribution intelligent, adapté à une installation sur poteau ou au sol.

Spécifications de l'équipement de base

Modèle : Armoire de distribution intégrée extérieure JP (norme de réseau rural)

Capacité Applicable : zones de distribution 100kVA/200kVA

Tension nominale : système triphasé à quatre fils de 0,4 kV

Structure de l'armoire : conception extérieure résistante à la pluie et à la poussière ; plaque d'acier à haute résistance avec revêtement en poudre électrostatique ; structure antivol entièrement fermée

Fonctions intégrées : protection de la ligne principale entrante, plusieurs circuits de dérivation sortants, compensation dynamique intelligente de la puissance réactive, mesure de l'énergie, acquisition de données à distance, protection contre les fuites à la terre

Méthode de compensation : commutation dynamique basée sur un contrôleur intelligent ; ajustement automatique de la capacité de puissance réactive en fonction de la charge et de la production photovoltaïque

Indice de protection : IP54 (résistant à la pluie, à la poussière, à la condensation, inviolable) ; adapté aux environnements extérieurs exposés

Méthode d'installation : Monté sur poteau (sur poteau de transformateur) ou au sol ; installation pratique et disposition standardisée

IV. Points forts de la construction et des applications

Conception et normalisation intégrées : regroupe les fonctions de distribution d'énergie, de compensation, de mesure, de protection et de surveillance en une seule unité ; résout les problèmes d'équipement dispersé et de câblage désordonné ; est entièrement conforme aux normes de State Grid pour la construction de zones de distribution.

Compensation dynamique de puissance réactive pour les zones photovoltaïques : commute automatiquement les condensateurs en fonction des fluctuations de charge (telles qu'une production photovoltaïque élevée pendant la journée et aucune sortie la nuit) pour résoudre des problèmes tels que la surtension due à la connexion au réseau photovoltaïque et l'instabilité du facteur de puissance.

Protections de sécurité multiples : équipé d'une protection contre les courts-circuits, les surcharges, les fuites à la terre et les pertes de phase ; isole les défauts dans les circuits individuels pour éviter les pannes de courant généralisées et les risques d'incendie électrique.

Haute durabilité en extérieur : structure entièrement fermée, résistante à la pluie et à la poussière ; résiste aux environnements ruraux difficiles caractérisés par la lumière directe du soleil, la pluie et d'importantes fluctuations de température ; prend en charge un fonctionnement à long terme et sans entretien. Opérations et maintenance (O&M) à distance intelligentes : intègre des terminaux intelligents de zone de transformateur de distribution pour permettre la surveillance à distance des données de tension, de courant, de facteur de puissance et de consommation d'énergie, facilitant ainsi l'alerte précoce en cas de panne et une gestion O&M raffinée.

V. Résultats opérationnels après la modernisation

Élimination complète des pénalités du facteur de puissance : le facteur de puissance de la zone de distribution est amélioré de manière stable au-dessus de 0,95, répondant pleinement aux normes d'évaluation du State Grid et éliminant toutes les pénalités liées au facteur de puissance.

Réduction significative des pertes et économies d'énergie : les pertes sur les lignes basse tension sont considérablement réduites, ce qui maintient les pertes sur les lignes de la zone de distribution dans les limites standard et permet d'économiser une quantité substantielle d'électricité chaque année.

Qualité de tension stable répondant aux normes : supprime efficacement les fluctuations de tension causées par les systèmes photovoltaïques connectés au réseau et équilibre les niveaux de tension de pointe/hors pointe, résolvant ainsi complètement les problèmes de tension résidentielle instable et l'incapacité de faire fonctionner correctement les appareils électriques.

Sécurité électrique considérablement améliorée : dispose d'une protection de branche indépendante et d'un déclenchement précis en cas de fuite à la terre et de défauts de court-circuit, empêchant efficacement les accidents de choc électrique et les incendies électriques dans la zone de distribution.

O&M intelligent et standardisé : permet la surveillance et le contrôle des données à distance, la localisation rapide et précise des défauts et une réduction significative de la charge de travail d'O&M, garantissant que la zone de distribution réussit les inspections d'acceptation de normalisation dès la première tentative.

VI. Résumé du cas

L'armoire de distribution intégrée JP est un équipement de base normalisé par le State Grid pour les réseaux électriques ruraux, les zones de distribution extérieures, l'intégration photovoltaïque distribuée et la modernisation des zones de distribution vieillissantes. Intégrant la distribution d'énergie, la compensation de puissance réactive, la mesure, la protection et la surveillance intelligente, il offre des avantages uniques tels qu'un faible coût, une installation rapide, des indices de protection élevés et un fonctionnement sans entretien. Il s'agit de l'équipement de distribution terminal préféré pour la construction standardisée de zones de distribution basse tension, la réduction des pertes, l'amélioration de l'efficacité et l'amélioration de la sécurité.
