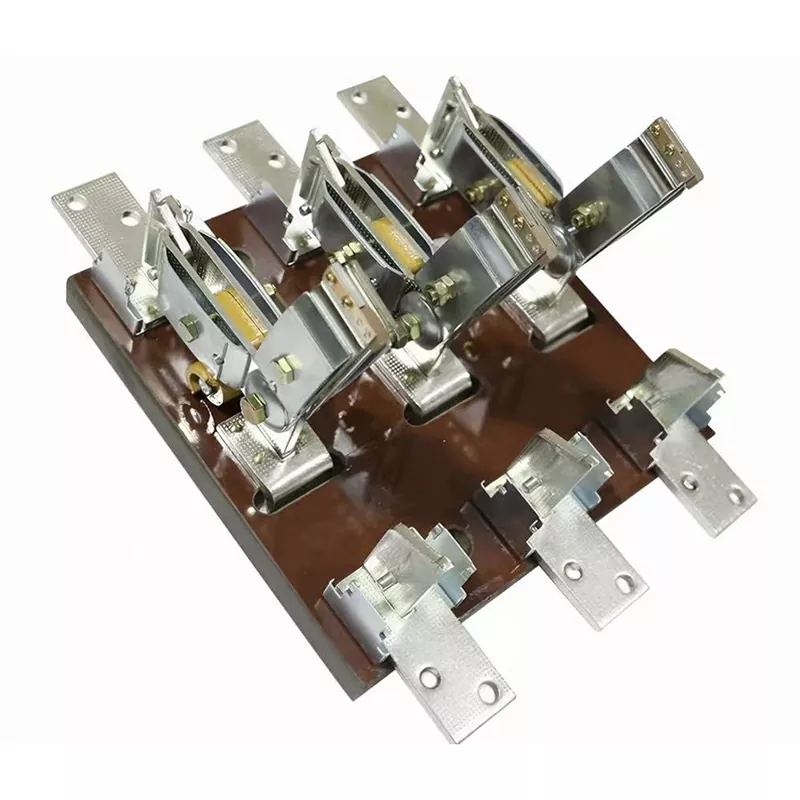

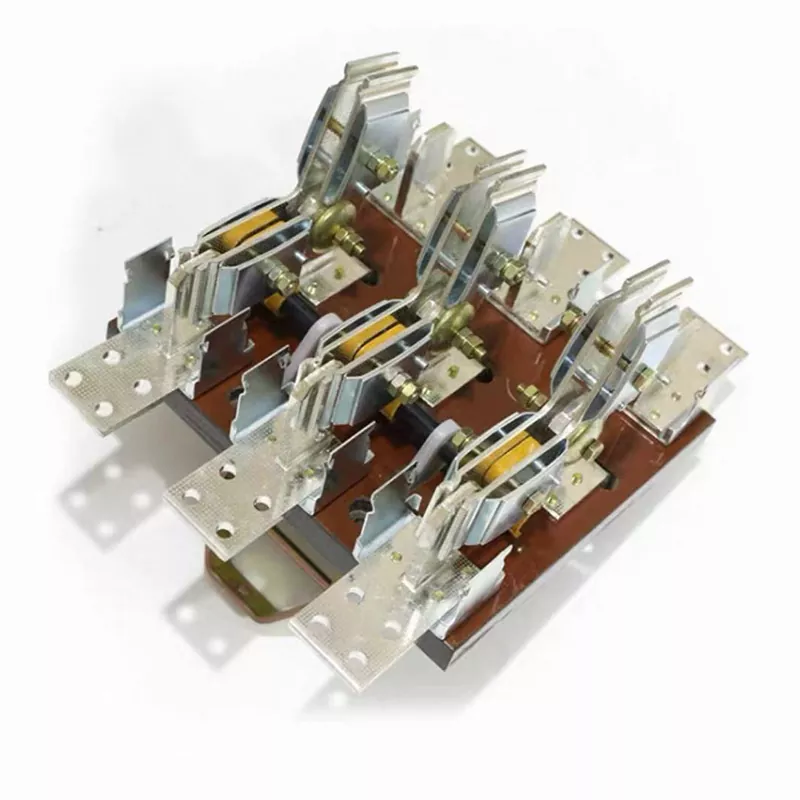

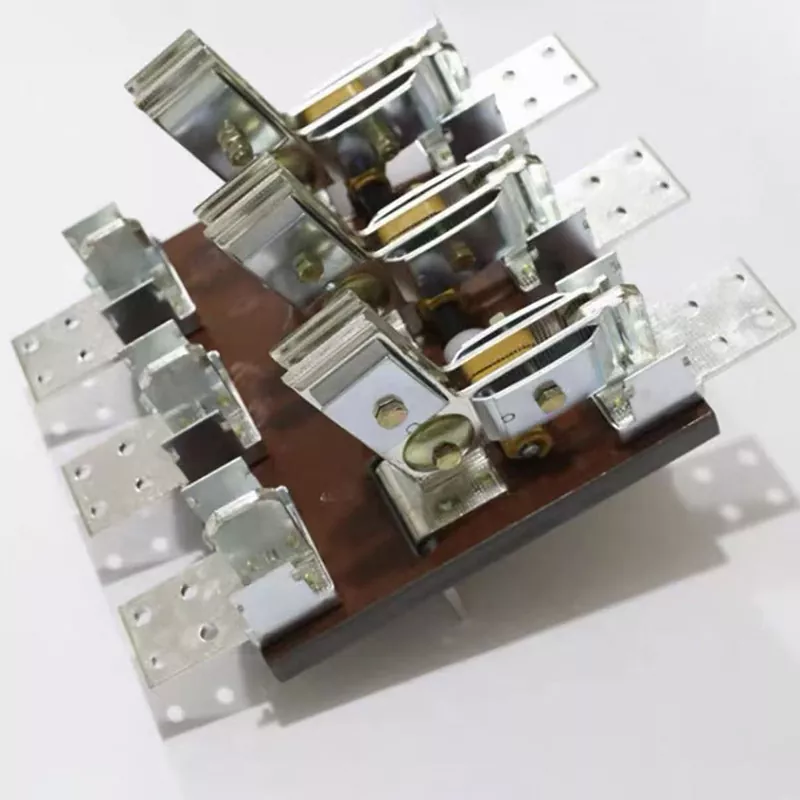

Commutateur à couteau basse tension

Avez-vous du mal à choisir un interrupteur pour les circuits basse tension à courant élevé ? L'utilisation de disjoncteurs est trop coûteuse et pour les circuits qui sont rarement isolés une fois par an, les déclencheurs électroniques complexes constituent en réalité des risques de panne potentiels ; lors de l'utilisation d'interrupteurs à couteau à l'ancienne sans couvercles de suppression d'arc, il est strictement interdit de fonctionner sous charge. Une fois qu’une erreur est commise, un accident de court-circuit arc électrique se produira.

L'interrupteur à couteau basse tension de Junray Electrical a apporté des améliorations clés basées sur l'interrupteur à couteau traditionnel - en ajoutant un couvercle de suppression d'arc dédié. Cette amélioration lui permet d'avoir la capacité d'interrompre les courants de charge normaux, modifiant complètement la limitation des interrupteurs à couteau ordinaires qui ne peuvent que « isoler sans charge ». Il vous offre la sécurité des disjoncteurs lorsque vous devez couper des circuits à courant élevé, tout en conservant le faible coût et le point de rupture intuitif des interrupteurs à couteau, résolvant parfaitement la contradiction entre « utiliser un outil trop gros pour un petit travail » et « risques opérationnels ».

Capacité de charge de courant très élevée et point de rupture visible

La principale compétitivité du commutateur à couteau basse tension réside dans sa puissante capacité de transport de courant et sa structure mécanique intuitive :

Capacité de charge de courant très élevée de 4 000 A : il s'agit d'une zone que les disjoncteurs ordinaires à boîtier en plastique ne peuvent pas atteindre. Notre interrupteur à couteau a une plage de courant nominal de 100 A à 4 000 A, ce qui peut facilement répondre aux exigences de distribution d'énergie basse tension à courant ultra élevé dans les usines, la métallurgie, les industries chimiques, etc. Pour l'isolation des lignes principales, c'est sans aucun doute le « grand gars ».

Avec couvercle d'extinction d'arc et fonctionnement chargeable : équipé d'un couvercle d'extinction d'arc en argile spécialement conçu, utilisant le principe d'extinction d'arc en grille, il peut rapidement refroidir et éteindre l'arc généré lors de l'ouverture. Cela signifie que vous pouvez ouvrir et fermer en toute sécurité les courants de charge normaux sans vous soucier des dommages causés par l'arc aux contacts, ce qui améliore considérablement la sécurité et la commodité de fonctionnement.

Structure minimale, taux de défaillance nul : abandonnant les ressorts, bielles et composants électroniques complexes, il adopte la structure de levier mécanique la plus pure. Cette conception de type « haltère » apporte un taux de défaillance extrêmement faible, presque aucun entretien requis, et est particulièrement adaptée aux scénarios d'isolation installés dans des armoires qui ne sont utilisées qu'une fois toutes les quelques années, ce qui permet véritablement de « il suffit d'installer et de ne plus s'en soucier ».

Fabrication professionnelle

En tant que fabricant professionnel possédant une vaste expérience en fabrication, Junray Electrical suit strictement les normes nationales pour les interrupteurs à couteau basse tension HD13 dans sa production. Nous sommes parfaitement conscients des exigences strictes en matière de conductivité et d'isolation en cas de courants élevés et ne faisons donc aucun compromis dans le choix des matériaux.

Les composants conducteurs de cet interrupteur à couteau basse tension sont constitués de contacts à couteau en cuivre de haute qualité, avec une faible résistance et une excellente conductivité. Ils génèrent très peu de chaleur lors d'un fonctionnement à courant élevé et sont très résistants à l'usure. La plaque de base isolante est fabriquée en plastique pressé en fibre de verre à haute résistance, qui possède d'excellentes propriétés d'isolation et d'ignifugation, garantissant qu'elle reste solide comme le roc même dans des environnements industriels difficiles. Chaque interrupteur est soumis à des tests stricts d'augmentation de la température à la mise sous tension, de tension de tenue à la fréquence industrielle et de durée de vie mécanique avant de quitter l'usine, garantissant que le fonctionnement du levier est léger et flexible et que les points de contact sont connectés de manière étanche et fiable.

Spécifications techniques

Scénarios applicables

Distribution électrique en usine : isolation électrique et maintenance du côté basse tension des grands transformateurs et des jeux de barres principaux.

Distribution d'énergie à courant élevé : commutation manuelle de courants extrêmement élevés dans des industries telles que la métallurgie, la galvanoplastie et l'ingénierie chimique.

Distribution d'électricité rurale/temporaire : interrupteurs principaux pour les stations de pompage d'irrigation agricole et alimentation électrique temporaire sur les chantiers de construction.

Isolation de maintenance : en tant que point de déconnexion évident, elle garantit la sécurité personnelle du personnel de maintenance des lignes électriques.

FAQ

Question : Quelles sont les différences entre cet interrupteur à couteau et un interrupteur à couteau ordinaire ?

Réponse : La plus grande différence réside dans la capacité d’extinction de l’arc. Les interrupteurs à couteau ordinaires n'ont pas de couvercle d'extinction d'arc et il est strictement interdit de tirer l'interrupteur sous charge, car cela pourrait provoquer des arcs dangereux ; cependant, notre interrupteur à couteau basse tension est équipé d'un couvercle spécial d'extinction d'arc en argile, qui permet une déconnexion en toute sécurité des courants de charge normaux. La plage de fonctionnement est plus large et la sécurité est plus élevée.

Question : Avec un courant de 4000A, cet interrupteur va-t-il générer une chaleur excessive ?

Réponse : Nous avons adopté des contacts de couteau en alliage de cuivre de haute qualité. Le cuivre a une conductivité extrêmement élevée et la résistance de contact est très faible. Combinée à une conception de dissipation thermique raisonnable, même sous une pleine charge de 4 000 A, l'augmentation de la température peut être contrôlée dans la plage standard nationale, garantissant un fonctionnement stable à long terme.

Question : L'opération est-elle difficile ?

Réponse : Ce produit est équipé d’un mécanisme de commande à levier optimisé. En tirant parti du principe du levier, le couple de fonctionnement est amplifié. Même pour un interrupteur de grande taille d'une capacité de 4 000 A, l'opérateur peut effectuer facilement et sans effort les actions d'ouverture et de fermeture sans avoir besoin d'outils supplémentaires.

Services électriques Junray

En choisissant Junray Electrical, vous bénéficiez d'une équipe professionnelle de 50 personnes, dont 5 ingénieurs devis à temps plein, qui peuvent vous fournir des services personnalisés rapides et précis. Nous nous engageons à offrir une réponse rapide mondiale 7×24 heures. Si vous recherchez un interrupteur à couteau basse tension capable de gérer des courants élevés, peu coûteux et sûr à utiliser, n'hésitez plus. Contactez-nous immédiatement pour obtenir des consultations techniques et des devis gratuits, et laissez Junray Electrical construire pour vous un système de distribution d'énergie économique, sûr et efficace.

Aperçu du projet de rénovation

I. Résumé du projet

Ce projet concerne la mise à niveau et la modernisation d'armoires de distribution d'énergie basse tension dans un atelier de fabrication de matériaux de construction. L'atelier est équipé de charges de grande puissance et à fort impact telles que des concasseurs, des bandes transporteuses et des compresseurs d'air. Les armoires de distribution basse tension d'origine utilisaient uniquement des disjoncteurs pour les circuits entrants et sortants, dépourvus de points d'isolation indépendants et visibles. Lors de l'entretien de routine, du remplacement de l'armoire ou de l'entretien des câbles, le fait de se fier uniquement à l'ouverture du disjoncteur rendait impossible la vérification visuelle d'une coupure de courant complète ; cela créait des risques de sécurité importants, tels qu'une tension résiduelle ou un travail accidentel sur des circuits sous tension, et ne respectait pas les normes de maintenance de sécurité électrique.

Pour répondre aux réglementations obligatoires en matière de sécurité électrique exigeant un point de déconnexion visible pour la maintenance, des interrupteurs à couteau basse tension de la série HD13 (agissant comme des interrupteurs d'isolement visibles) ont été installés sur les circuits d'arrivée et de section de bus des armoires de distribution. Celles-ci servent de barrières d'isolation de sécurité, garantissant une déconnexion visible, une maintenance sûre et une isolation fiable.

II. Problèmes avant la modernisation

Absence de points de déconnexion visibles et maintenance dangereuse : les contacts internes du disjoncteur ne sont pas visibles ; l'ouverture du disjoncteur ne garantit pas une déconnexion à 100 % de l'alimentation, ce qui présente des risques de soudage par contact, de tension résiduelle et de maintenance accidentelle sur des circuits sous tension.

Non-respect des normes d'acceptation électrique : La réglementation de la distribution basse tension impose explicitement que les équipements de distribution d'énergie comportent un point de déconnexion mécanique visible ; les configurations reposant uniquement sur des disjoncteurs échouent à l’acceptation de l’inspection de sécurité.

Faible fiabilité de l'état de déconnexion de l'alimentation : l'inspection externe ne peut pas détecter les dysfonctionnements du disjoncteur ou les soudures par contact, ce qui conduit facilement à une mauvaise appréciation de la part du personnel de maintenance et à des accidents potentiels de choc électrique.

Faible efficacité de maintenance et risque élevé : le manque d'isolation indépendante signifie qu'une maintenance localisée nécessite un arrêt total du système, ce qui entraîne des pannes de courant importantes et des pertes de production importantes.

Absence de couches d'isolation de protection : l'absence d'une couche d'isolation physique principale rend le système vulnérable aux défauts de court-circuit pouvant provoquer une panne inverse des commutateurs en amont, indiquant une hiérarchie de protection incomplète.

III. Plan de configuration de l'équipement

Conformément aux normes de sécurité de la distribution d'énergie basse tension et aux besoins de maintenance et d'exploitation de l'atelier, des interrupteurs à couteau de type ouvert basse tension de la série HD13 ont été installés sur les circuits d'arrivée et de section de bus de chaque armoire de distribution. Ceux-ci fonctionnent conjointement avec les disjoncteurs pour établir une configuration standard à double couche : "protection du disjoncteur + isolation de l'interrupteur à couteau". Spécifications de l'équipement clé

Modèle : HD13-400/31, HD13-600/31 Interrupteur à couteau tripolaire basse tension (avec capot d'extinction d'arc)

Tension nominale : système de distribution d'énergie basse tension 400 V

Courant nominal : 400 A à 600 A (adapté à la capacité du circuit entrant principal de l'atelier)

Caractéristiques structurelles : Rupture mécanique visible, dispositif d'extinction d'arc, base isolante, contacts en cuivre haute résistance

Logique opérationnelle : la fermeture met le circuit sous tension ; l'ouverture crée un point de déconnexion clairement visible sans tension résiduelle

Mode opérationnel : le disjoncteur gère la commutation de charge et la protection contre les courts-circuits ; l'interrupteur à couteau est utilisé uniquement pour l'isolation à vide

Configuration de sécurité : poignée de commande isolée, mécanisme de verrouillage anti-erreur de fonctionnement, protection contre les arcs (empêche les courts-circuits d'arc)

IV. Points forts de l'application

Une rupture visible garantit une sécurité de maintenance absolue : les contacts sont entièrement exposés à l'ouverture ; l'état de mise hors tension est visuellement vérifiable, éliminant les risques de tension résiduelle ou de travail accidentel sous tension.

Conforme aux normes nationales obligatoires : Répond à l'exigence de distribution basse tension d'un « point de déconnexion bien visible » lors de la maintenance ; a réussi la supervision de sécurité et les inspections électriques dès la première tentative.

La protection double couche améliore la fiabilité du système : le disjoncteur gère le déclenchement de protection tandis que l'interrupteur à couteau assure l'isolation physique ; une division claire du travail et une hiérarchie éliminent les risques de panne de commutateur.

Capacité d'extinction d'arc pour une commutation à vide : Équipé d'un capot d'extinction d'arc pour permettre une ouverture/fermeture sûre dans des conditions à vide sans arc ni érosion des contacts.

Structure simple et sans entretien : la conception purement mécanique garantit de faibles taux de défaillance et une conductivité stable ; pas de surchauffe ni de connexions desserrées pendant un fonctionnement à long terme.

V. Résultats opérationnels post-rénovations

Élimination des risques liés à la sécurité lors de la maintenance : l'état de mise hors tension peut être confirmé visuellement avant chaque tâche de maintenance, évitant ainsi complètement les accidents de maintenance en direct et de choc électrique ; sécurité de fonctionnement considérablement améliorée.

Conformité à l'inspection complète : corrige le manque d'isolation physique dans le système de distribution basse tension ; la configuration de l'équipement est entièrement conforme, garantissant un passage en douceur lors des inspections de normalisation de la sécurité électrique.

Contrôle précis de l'étendue des pannes de courant : permet l'isolation et la maintenance indépendantes d'une seule armoire sans arrêter l'ensemble de la section du jeu de barres, minimisant ainsi efficacement les pertes de production. Fonctionnement stable du système : des contacts en cuivre de haute qualité assurent une excellente connectivité ; il n'y a pas de surchauffe, d'oxydation ou de défaillance des contacts pendant le fonctionnement à pleine charge.

Longue durée de vie et faibles coûts d'exploitation et de maintenance : la structure purement mécanique est durable et fiable, ne nécessitant pratiquement aucun entretien et garantissant un fonctionnement à long terme sans panne.

VI. Résumé du cas

L'interrupteur à couteau basse tension (interrupteur d'isolement HD13) est un dispositif d'isolation de sécurité essentiel pour les armoires de distribution d'énergie basse tension, les armoires électriques et les mises à niveau du système de distribution d'atelier. Il ne fournit pas de protection de circuit ni n'interrompt les courants de charge ; sa fonction principale est plutôt de fournir un point de déconnexion mécanique visible, servant de dernière ligne de défense pour la sécurité lors de la maintenance électrique. Il s'agit d'un composant obligatoire pour tous les projets de distribution d'énergie industrielle, de modernisation des installations d'usine et de projets d'acceptation standardisée, agissant comme un élément fondamental pour garantir la conformité, la sécurité ainsi que le fonctionnement et la maintenance standardisés des systèmes de distribution d'énergie basse tension.
