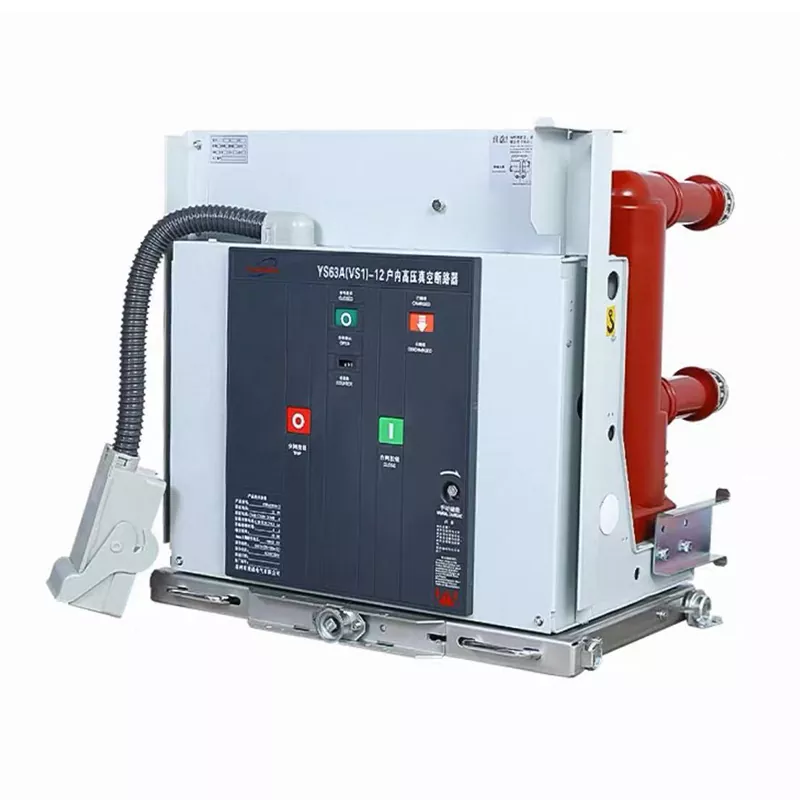

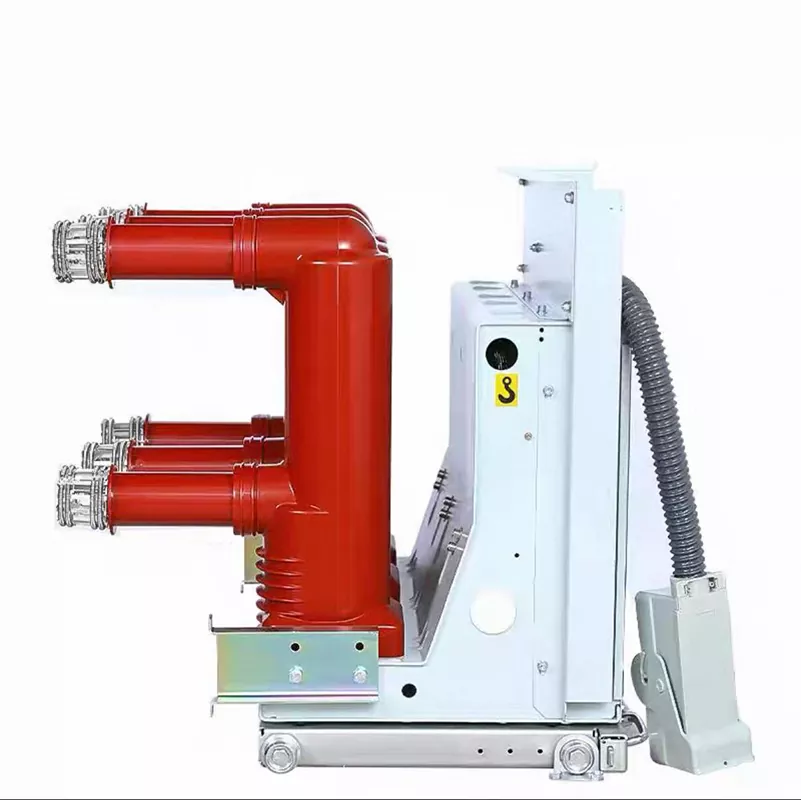

Disjoncteur à vide VS1

Craignez-vous qu'en cas de court-circuit sur une ligne haute tension, le disjoncteur, en raison de sa capacité d'extinction d'arc insuffisante, ne puisse pas couper le courant, entraînant la combustion du transformateur, voire une explosion ? Dans un environnement haute tension de 10 kV, l’énergie de l’arc est énorme. Les disjoncteurs à huile traditionnels ou les interrupteurs ordinaires ne sont plus en mesure de répondre aux exigences strictes de sécurité des réseaux électriques modernes. Le disjoncteur à vide VS1 de Junray Electrical a été spécialement conçu pour résoudre ce problème majeur. Nous utilisons le vide comme moyen d'extinction d'arc et exploitons sa résistance d'isolation extrêmement élevée et sa capacité d'extinction d'arc pour éteindre rapidement l'arc au point de passage à zéro du courant. Cela signifie que quelle que soit la gravité du défaut de court-circuit sur la ligne, il peut couper l'alimentation électrique de manière fiable, empêcher l'expansion du défaut et éliminer complètement vos inquiétudes concernant le pouvoir de coupure haute tension.

Interruption de l'arc sous vide et protection précise

La principale compétitivité du disjoncteur à vide VS1 réside dans sa conception avancée de chambre d'interruption d'arc et son mécanisme de commande à ressort fiable :

Superbe capacité de coupure : utilisant une chambre d'interruption d'arc sous vide dédiée, le contacteur a une faible résistance de contact et une courte durée d'arc. Par rapport aux équipements plus anciens, il peut interrompre des courants de court-circuit plus importants (jusqu'à 40 kA), s'adaptant parfaitement aux conditions difficiles des lignes à haute tension de 10 kV, garantissant qu'il peut toujours « se couper et s'éteindre » en cas de défauts extrêmes.

Double mécanisme de protection : équipé de fonctions précises de protection contre les surcharges et les courts-circuits. Lorsqu'une anomalie dans le courant de ligne est détectée, en conjonction avec le dispositif de protection du relais, il peut automatiquement et rapidement déconnecter le circuit, protégeant ainsi efficacement les équipements haute tension coûteux tels que les transformateurs et les câbles, et évitant les dommages permanents dus à une surintensité.

Compatibilité standardisée : de taille compacte, il peut être parfaitement installé sur le véhicule, économisant non seulement l'espace interne de l'armoire électrique, mais rendant également l'entretien et la réparation extrêmement pratiques, avec une opération réalisable en poussant ou en retirant simplement.

Assurance qualité de Junray Electrical

En tant que fabricant professionnel possédant une expertise technique approfondie, Junray Electrical adhère strictement aux normes nationales des disjoncteurs à vide VS1 pendant la production. Notre usine est équipée de lignes avancées de moulage sous vide et d’assemblage, garantissant que chaque disjoncteur répond aux normes industrielles.

Ce disjoncteur à vide VS1 est doté d'un mécanisme de commande à ressort très fiable, avec des actions d'ouverture et de fermeture nettes et précises, une longue durée de vie mécanique et un taux de défaillance extrêmement faible. Chaque disjoncteur est soumis à un débogage strict à la mise sous tension, à des tests de tension de tenue à fréquence industrielle, à des tests de résistance de boucle et à des tests de caractéristiques mécaniques avant de quitter l'usine, garantissant un fonctionnement stable à des courants nominaux allant de 630 A à 3 150 A, vous offrant une protection de sécurité haute tension durable.

Spécifications techniques

Scénarios applicables :

Distribution d'énergie industrielle : armoires entrantes et sortantes 10kV pour usines, protégeant les gros moteurs et transformateurs.

Bâtiments commerciaux : armoires de réception d'énergie haute tension pour immeubles de grande hauteur et immeubles de bureaux.

Sous-stations : composants de protection de base de diverses sous-stations intérieures 10 kV.

Solution unique

Choisir Junray Electrical, ce n'est pas simplement choisir un fournisseur, mais choisir un partenaire fiable pour la sécurité haute tension. Nous disposons d'une équipe professionnelle de 50 personnes, dont 5 ingénieurs de devis à temps plein, qui peuvent vous fournir des services personnalisés rapides et précis.

Nous nous engageons à offrir une réponse rapide mondiale 7 × 24 heures. Si vous recherchez un produit s'adaptant parfaitement au coffret KYN28, doté d'un fort pouvoir de coupure et fiable, n'hésitez plus. Contactez-nous immédiatement pour obtenir des consultations techniques et des devis gratuits, et laissez Junray Electrical construire pour vous un système de distribution d'énergie sûr, stable et efficace.

Aperçu du projet de rénovation

I. Résumé du projet

Ce projet concerne la mise à niveau et la modernisation d'un appareillage de commutation haute tension de 10 kV dans la sous-station de 110 kV d'un parc industriel. Les panneaux d'alimentation 10 kV existants étaient équipés de disjoncteurs à vide obsolètes, des premiers modèles, en service depuis longtemps et qui souffraient du vieillissement des mécanismes mécaniques. Les problèmes sur site comprenaient fréquemment un grillage de la bobine de fermeture, un blocage du mécanisme, une défaillance du stockage d'énergie et un dysfonctionnement en cas de panne. Lorsque des défauts de court-circuit se produisaient, les interrupteurs ne parvenaient pas à éliminer instantanément le défaut, provoquant le déclenchement des dispositifs de protection en amont (déclenchement sympathique). Cela a entraîné des pannes de courant généralisées dans toute la région, affectant gravement la production continue de l'usine et la fiabilité de l'alimentation électrique du réseau de distribution. Les interrupteurs obsolètes présentaient des capacités d'extinction d'arc dégradées et des caractéristiques mécaniques inférieures aux normes, ne répondant pas aux exigences opérationnelles actuelles en matière de commutations fréquentes et d'élimination rapide des pannes dans le réseau de distribution.

Pour résoudre fondamentalement les risques associés au dysfonctionnement, au mauvais fonctionnement et aux défauts mécaniques de l'appareillage de commutation, et pour améliorer les capacités d'élimination des défauts de court-circuit, tous les interrupteurs vieillissants de la sous-station sont remplacés par des disjoncteurs à vide haute tension d'intérieur VS1. Ceux-ci servent de commutateurs de protection de base pour le système de distribution 10 kV, gérant la commutation de charge ainsi que l'élimination rapide des défauts de surcharge et de court-circuit.

II. Problèmes avant la modernisation

Brûlures fréquentes de la bobine de fermeture et blocage du mécanisme : En raison d'une commutation incorrecte de l'interrupteur auxiliaire et d'écarts des limites mécaniques, le circuit n'a pas réussi à se déconnecter rapidement une fois l'opération de fermeture terminée. Cela a provoqué le maintien de la bobine sous tension et une surchauffe, entraînant un grillage et de fréquents échecs de fermeture.

Défaillance du mécanisme de stockage d'énergie et incapacité à effectuer des opérations répétées : Le vieillissement ou le blocage du micro-interrupteur de stockage d'énergie et l'érosion des contacts ont empêché le stockage automatique d'énergie après le relâchement du ressort de fermeture. Cela limitait l'unité à des opérations uniques, ne répondant pas aux exigences de réenclenchement.

Défaut de fonctionnement lors de défauts de court-circuit, provoquant un déclenchement sympathique : des performances d'extinction d'arc dégradées et des vitesses d'ouverture insuffisantes ont empêché une élimination rapide des défauts lors de courts-circuits de ligne. Cela a déclenché le fonctionnement des commutateurs en amont, élargissant ainsi la portée de la panne de courant.

Vieillissement et surchauffe des contacts tulipes : La fatigue et le recuit des ressorts de contact mobiles ont entraîné une force de serrage insuffisante. Un fonctionnement à long terme a entraîné une augmentation de la résistance de contact, provoquant une surchauffe des contacts et des risques de décharge partielle pendant les périodes de charge de pointe. Charge de travail O&M élevée et faibles taux de réussite aux tests : les appareillages de commutation vieillissants présentent des caractéristiques mécaniques dépassant les limites et une isolation dégradée ; les tests préventifs annuels montrent systématiquement que plusieurs paramètres ne répondent pas aux normes, ce qui rend impossible l'élimination complète des dangers cachés.

III. Plan de configuration de l'équipement

Conformément aux normes de distribution haute tension 10kV et aux conditions d'exploitation des postes, le projet consiste à remplacer toutes les unités par des disjoncteurs à vide fixes/débrochables VS1. Ces unités utilisent des mécanismes d'extinction d'arc sous vide et à ressort, offrant des avantages tels qu'une vitesse de fonctionnement élevée, une longue durée de vie mécanique, une extinction complète de l'arc et un fonctionnement sans entretien, servant d'équipement de protection de base pour les lignes de distribution 10 kV.

Spécifications de l'équipement de base

Modèle : disjoncteur à vide haute tension d'intérieur VS1/1250A-25kA

Tension nominale : 12 kV (convient aux systèmes de distribution moyenne tension 10 kV)

Courant nominal : 1 250 A (répond aux exigences de courant pour les charges lourdes des installations)

Courant de coupure de court-circuit : 25 kA (capable d'éliminer rapidement les défauts graves de court-circuit phase-phase et phase-terre)

Moyen d'extinction d'arc : interrupteur à vide poussé (pas de gaz libres ; aucun risque de combustion ou d'explosion)

Mécanisme de fonctionnement : mécanisme de stockage d'énergie à ressort intégré (vitesses d'ouverture/fermeture stables et excellentes caractéristiques mécaniques)

Fonctions de protection : capable d'interrompre le courant de charge, le courant de surcharge et le courant de court-circuit ; possède une véritable capacité de dépannage

Tests associés : la vérification après remplacement comprend des tests de caractéristiques mécaniques, des tests de tension de tenue d'isolation, des contrôles de résistance de boucle et une validation complète des temps d'ouverture/fermeture.

IV. Points forts de la construction et des applications

Extinction d'arc sous vide – Sûre et sans danger : s'appuie sur un environnement sous vide poussé pour l'extinction de l'arc ; ne contient ni huile ni gaz SF6 et ne présente aucun risque de combustion ou d’explosion. La vitesse d'extinction de l'arc dépasse de loin celle des anciens interrupteurs à faible niveau d'huile, garantissant une élimination propre et complète des défauts.

Mécanisme stable – Élimine l'épuisement de la bobine : la logique optimisée du commutateur auxiliaire et les limiteurs mécaniques garantissent que le circuit est coupé dès l'instant où l'opération de fermeture est terminée, résolvant complètement le problème courant de l'épuisement de la bobine causé par une mise sous tension prolongée.

Stockage automatique de l'énergie – Prend en charge le réenclenchement : des micro-interrupteurs de stockage d'énergie de haute précision garantissent un fonctionnement sensible et fiable ; le stockage automatique de l'énergie après la fermeture répond aux exigences de réenclenchement du réseau et aux scénarios d'exploitation fréquents. Excellentes performances de contact et élévation de température contrôlable : la structure de serrage du contact tulipe est optimisée pour garantir une résistance de contact stable ; il n'y a pas de surchauffe ni de décharge partielle pendant un fonctionnement à pleine charge à long terme.

Sans entretien avec une durée de vie ultra longue : l'ampoule à vide offre une étanchéité stable et une usure mécanique minimale, éliminant le besoin de réapprovisionnement périodique en gaz ou de vidanges d'huile, réduisant ainsi considérablement les coûts d'exploitation et de maintenance.

V. Résultats opérationnels après la modernisation

Élimination complète des problèmes de dysfonctionnement et de mauvais fonctionnement : les opérations d'ouverture et de fermeture sont nettes et décisives, et tous les paramètres caractéristiques mécaniques répondent aux normes ; il n'y a aucun problème de blocage du mécanisme ou de panne de stockage d'énergie.

Prévention du déclenchement en amont et confinement de l'étendue des défauts : les défauts de court-circuit sont éliminés avec précision et rapidement ; le commutateur local fonctionne de manière fiable sans déclencher de disjoncteurs en amont, ce qui améliore considérablement la fiabilité de l'alimentation électrique.

Zéro surchauffe de l'équipement et isolation stable : la résistance du circuit est dans les limites et la qualité du contact est excellente ; aucune surchauffe ou bruit de décharge anormal ne se produit pendant les périodes de charge de pointe tout au long de l'année.

Fonctionnalité de réenclenchement fiable : la réenclenchement automatique rétablit l'alimentation après des pannes transitoires, minimisant ainsi efficacement la durée des pannes pour les utilisateurs.

Tests et acceptation réussis : tous les tests, y compris les caractéristiques mécaniques, l'isolation, la tension de tenue et la capacité de transport de courant, répondent aux normes ; l'équipement a passé avec succès les tests préventifs et les inspections d'acceptation de normalisation du service public d'électricité.

VI. Résumé du cas

Le disjoncteur à vide VS1 sert d'interrupteur de protection principal pour les appareillages de commutation 10 kV et constitue le principal dispositif des réseaux de distribution capable d'interrompre les défauts de court-circuit. Distinction clé : alors que l'interrupteur-sectionneur FLN36 ne peut établir et couper que des courants de charge (sans capacité d'interruption de court-circuit), le disjoncteur à vide VS1 peut interrompre les courants de court-circuit, de surcharge et de charge, offrant ainsi une véritable protection. Offrant des avantages tels que l'extinction d'arc sous vide, la stabilité du mécanisme, un fonctionnement sans entretien, une longue durée de vie ainsi qu'une sécurité et une fiabilité élevées, il s'agit actuellement de l'appareillage de commutation haute tension le plus largement utilisé et le plus standardisé pour les installations industrielles et minières, les complexes résidentiels et les sous-stations.

FAQ

Question : Dans quels types d'armoires ce disjoncteur à vide VS1 peut-il être utilisé ?

Réponse : Il est principalement conçu pour les appareils de commutation sous boîtier métallique KYN28 AC, et il peut également être compatible avec XGN2 et d'autres armoires haute tension fixes. Sa taille standardisée et ses trous d'installation assurent une parfaite compatibilité avec les types d'armoires grand public.

Question : L'ampoule à vide nécessite-t-elle un entretien ?

Réponse : L'ampoule à vide ne nécessite aucun entretien. Il est scellé dans un cylindre isolant et n’est pas affecté par la poussière ou l’humidité extérieure. Seuls des contrôles réguliers des caractéristiques mécaniques et des tests de résistance de boucle sont requis, ce qui réduit considérablement la charge de travail de maintenance.

Question : Est-il possible de personnaliser le courant nominal et le pouvoir de coupure ?

Réponse : Oui, c'est possible. Nous pouvons personnaliser différents niveaux de courant tels que 630A, 1250A, 1600A, 2000A, 2500A, 3150A et différents pouvoirs de coupure tels que 20kA, 25kA, 31,5kA, 40kA selon les exigences de votre projet, pour garantir une correspondance précise avec les paramètres de votre système.
