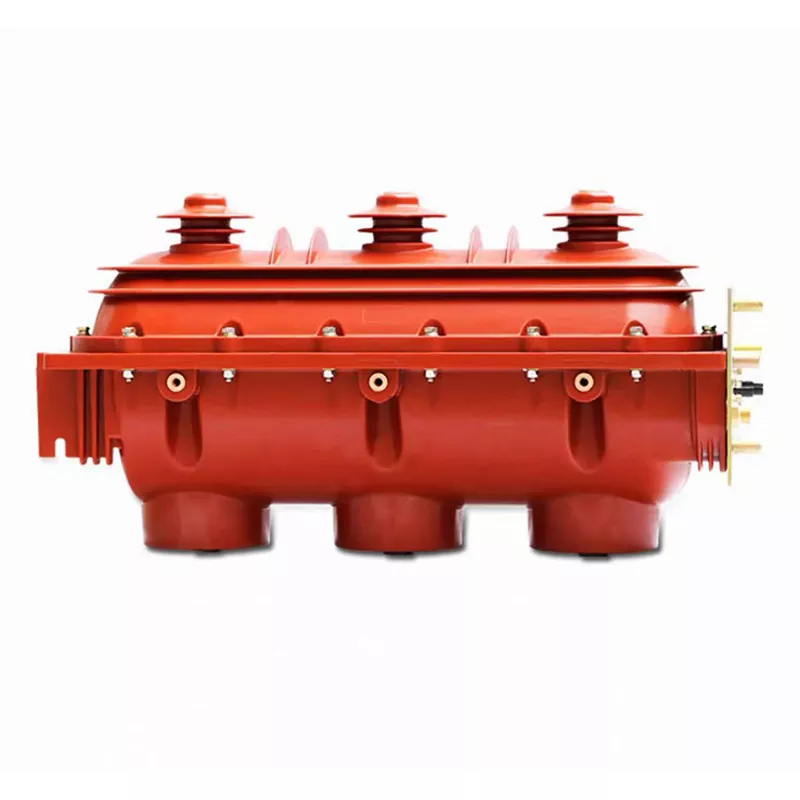

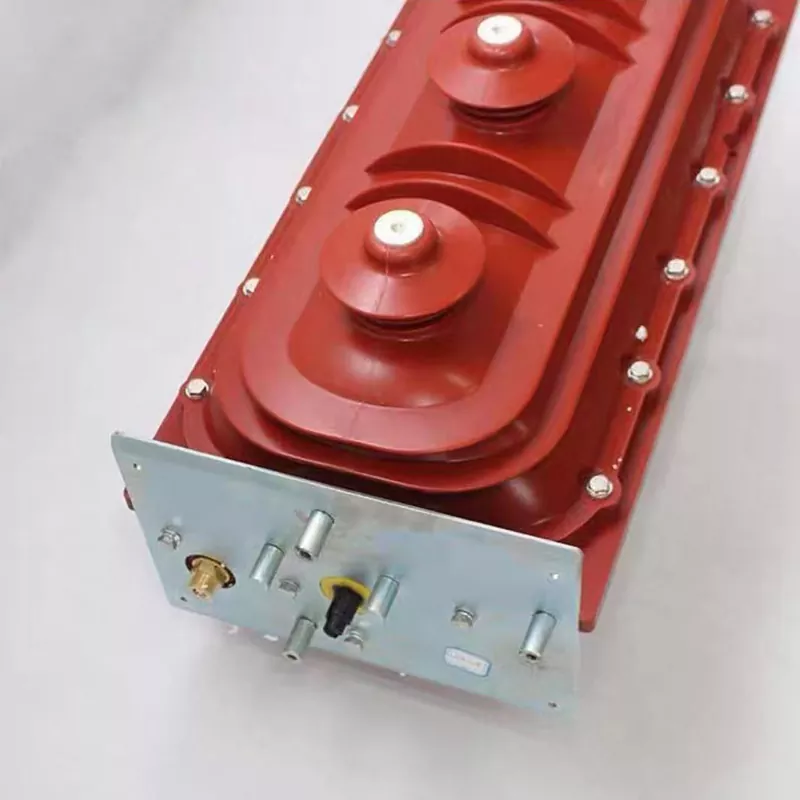

Commutateur d'hexafluorure de soufre FLN36

L'interrupteur-sectionneur à hexafluorure de soufre Junray Electrical FLN36 est un dispositif de commutation dédié spécialement conçu pour les unités principales en anneau (RMU) de 10 kV, les boîtes de dérivation de câbles et les réseaux de distribution urbains. Contrairement aux disjoncteurs conçus pour interrompre les courants de court-circuit, cet interrupteur-sectionneur est optimisé pour établir et couper des courants de charge normaux dans les applications de réseau en anneau, offrant des performances fiables d'extinction d'arc SF6 à un coût nettement inférieur. Doté d'une conception intégrée à trois positions (fermé, ouvert, terre), d'un compartiment de gaz SF6 entièrement scellé sans entretien, d'un verrouillage mécanique complet « cinq préventions » et d'un mécanisme de commande à ressort avec une durée de vie mécanique de plus de 3 000 opérations.

Avantages du produit

Extinction d'arc SF6 : commutation fiable – Utilisant la technologie d'extinction d'arc SF6, cet appareil dispose de capacités d'extinction d'arc exceptionnelles, permettant l'interruption et la fermeture fiables des courants de charge. Ses performances d'extinction d'arc dépassent largement celles des interrupteurs immergés dans l'huile standard, ce qui le rend parfaitement adapté aux opérations de commutation requises dans les systèmes de réseau en anneau.

Commutation de courant de charge : optimisé pour les réseaux en anneau – Spécialement conçu pour la commutation des courants de charge, cet appareil est idéalement adapté aux opérations de réseau en anneau. Il élimine le besoin d'un pouvoir de coupure élevé généralement associé aux disjoncteurs ; pour les scénarios typiques de réseau en anneau, ses capacités sont tout à fait suffisantes, ce qui entraîne des réductions de coûts substantielles.

Haute fiabilité : faible taux de défaillance – Assurant un fonctionnement très stable, cet appareil présente un taux de défaillance exceptionnellement faible, environ 30 % inférieur à celui des commutateurs de charge standard. Le commutateur FLN36 à l'hexafluorure de soufre est parfaitement adapté aux environnements de réseau en anneau, offrant une tranquillité d'esprit et éliminant les problèmes de panne d'équipement.

Paramètre du produit

Détails d'ingénierie de précision

1. Mécanisme de commande à ressort : comporte un mécanisme de commande à ressort fiable qui garantit des opérations d'ouverture et de fermeture fiables, des vitesses de commutation rapides et un faible taux de défaillance.

2. Structure entièrement scellée : adopte une conception entièrement scellée utilisant une isolation au gaz SF6 ; cette structure sans entretien ne nécessite aucun entretien de routine.

3. Verrouillage « Cinq-Prévention » : Équipé d'un système de verrouillage « Cinq-Prévention » pour éviter les erreurs opérationnelles et assurer la sécurité des opérations de commutation haute tension 10kV.

4. Installation standardisée : le commutateur d'hexafluorure de soufre FLN36 est conçu pour une installation standardisée, permettant une intégration pratique dans les unités principales en anneau (RMU) et les boîtes de dérivation de câbles.

Application du produit

Unité principale en anneau : dispositif de commutation au sein d'une unité principale en anneau, capable de créer et de couper des courants de charge.

Distribution haute tension : systèmes de distribution d'énergie haute tension 10 kV, capables de créer et de déconnecter des charges.

Ingénierie du réseau en anneau : projets d'infrastructure de réseau en anneau, capables de créer et de rompre des charges.

Choisissez Junray Électrique

Fabriquée dans le strict respect des normes nationales relatives aux composants haute et basse tension, chaque unité est soumise à des tests rigoureux d'étanchéité, de commutation et de tenue à la tension pour garantir un fonctionnement stable et sûr. Junray Electrical propose des options de personnalisation fonctionnelles, vous permettant d'adapter un commutateur exclusif à l'hexafluorure de soufre FLN36 spécifiquement aux exigences de votre réseau en anneau, garantissant un ajustement parfait à vos unités principales en anneau et à vos boîtes de dérivation.

Étude de cas de rénovation

I. Aperçu du projet

Ce projet implique la mise à niveau et la rénovation des unités principales en anneau (RMU) du réseau de distribution 10 kV vieillissantes desservant les zones résidentielles locales et les commerces de rue. Les anciens interrupteurs-sectionneurs à gaz et à huile existants étaient en service depuis longtemps et souffraient de problèmes tels que le vieillissement de l'isolation, des bruits de fonctionnement anormaux, de faibles capacités d'extinction d'arc, une susceptibilité aux pannes induites par l'humidité et une incapacité à commuter de manière fiable sous charge. Les problèmes sur site comprenaient le brouillage des interrupteurs, la dégradation de l'isolation, les décharges partielles et le cheminement induit par la condensation dans les armoires. Ces problèmes compromettaient la sécurité lors des interruptions de maintenance, empêchaient une isolation efficace des défauts, provoquaient de fréquentes interruptions de courant imprévues et entraînaient une faible fiabilité de l'alimentation et des risques opérationnels importants.

Pour améliorer la stabilité du réseau de distribution, éliminer les risques d'isolation associés aux interrupteurs vieillissants et prendre en charge les fonctions de sectionnement et d'interconnexion du réseau en anneau, les unités ont été remplacées par des interrupteurs-sectionneurs à trois positions SF6 intérieurs FLN36-12. Faisant office de composant de contrôle principal des RMU 10 kV, ces commutateurs permettent une commutation de courant de charge sûre, une mise à la terre fiable et une isolation précise, répondant aux exigences opérationnelles des configurations de réseau en anneau urbain standard.

II. Problèmes avant la modernisation

Mauvaises performances d'isolation et risques multiples : les anciens interrupteurs à huile et générateurs de gaz utilisaient des supports d'isolation obsolètes. Un fonctionnement à long terme a entraîné une absorption d'humidité, un vieillissement et de graves décharges partielles, créant un risque élevé de panne entre phases et de défauts de court-circuit interne.

Faible capacité de commutation de charge : une capacité d'extinction d'arc insuffisante signifiait que la commutation des courants de charge provoquait souvent des arcs et une érosion des contacts, ne répondant pas aux exigences des opérations fréquentes de commutation de réseau en anneau.

Absence de structure standardisée à trois positions et maintenance dangereuse : les unités manquaient de fonctions intégrées d'isolation et de mise à la terre ; la mise à la terre pendant la maintenance n'était pas fiable, ce qui présentait des risques de maintenance sous tension ou de contact accidentel.

Verrouillage mécanique inadéquat et risque de dysfonctionnement : L'absence de dispositifs anti-dysfonctionnement créait de graves risques pour la sécurité, tels que la fermeture de l'interrupteur sous charge ou un fonctionnement incorrect de l'interrupteur de mise à la terre.

Charge de travail de maintenance et taux de défaillance élevés : des inspections régulières des niveaux d'huile et du vieillissement des composants générateurs de gaz étaient nécessaires ; les pièces s'usaient rapidement, ce qui entraînait des coûts d'exploitation et de maintenance élevés et une mauvaise stabilité de l'alimentation électrique.

III. Plan de configuration de l'équipement

Conformément aux normes d'alimentation électrique principale en anneau du réseau de distribution urbain 10 kV et aux spécifications de State Grid pour les équipements de distribution, les unités principales en anneau (RMU) sont uniformément équipées d'interrupteurs-sectionneurs à trois positions FLN36-12D SF6. Ces interrupteurs présentent une structure intégrée combinant des fonctions de fermeture, d'ouverture et de mise à la terre, ainsi qu'un système de verrouillage mécanique complet. Conçus pour les boîtiers RMU XGN15-12, ils répondent aux exigences des applications de sectionnement, d'interconnexion et d'alimentation des terminaux.

Paramètres de l'équipement de base

Modèle d'équipement : interrupteur de coupure de charge SF6 haute tension d'intérieur FLN36-12D

Tension nominale : 12 kV (convient aux réseaux de distribution 10 kV)

Courant nominal : 630 A (répond aux exigences de courant de charge maximale pour les réseaux en anneau)

Milieu d'isolation : gaz d'hexafluorure de soufre (SF6) de haute pureté ; offre une rigidité diélectrique élevée et d'excellentes performances d'extinction d'arc

Conception structurelle : conception intégrée à trois positions (fermeture, ouverture/isolation et mise à la terre)

Fonctions opérationnelles : commutation de charge, isolation à vide et mise à la terre fiable pour la maintenance

Configuration de verrouillage : système de verrouillage mécanique complet à « cinq préventions » ; empêche la fermeture de l'interrupteur de mise à la terre sous charge, l'ouverture de l'armoire sous tension et les opérations de commutation accidentelles

Caractéristiques opérationnelles : structure entièrement scellée, fonctionnement à légère pression positive, sans entretien, résistant à l'humidité et à la condensation

IV. Points forts de la construction et des applications

Isolation au gaz SF6 avec performances diélectriques supérieures : utilise du gaz SF6 de haute pureté ; Les capacités d'isolation et d'extinction d'arc dépassent de loin celles des anciens interrupteurs à huile ou à génération de gaz, éliminant ainsi efficacement les risques associés à l'humidité, à la condensation et aux fuites de fuite.

Conception intégrée à trois positions assurant la sécurité de la maintenance : l'ouverture de l'interrupteur permet d'obtenir automatiquement l'isolation ; la mise à la terre est fiable et visuellement vérifiable. La protection de mise à la terre est pleinement efficace pendant la maintenance, éliminant les risques liés à une tension résiduelle ou à des travaux accidentels sous tension.

Verrouillage mécanique « cinq préventions » pour un fonctionnement sans erreur : le verrouillage mécanique forcé intégré avec une logique rigoureuse empêche toutes les erreurs opérationnelles critiques au niveau physique.

Commutation de charge fréquente et compatibilité du réseau en anneau : d'excellentes performances d'extinction d'arc prennent en charge la commutation de charge de routine et le transfert d'énergie du réseau en anneau, répondant ainsi aux besoins de répartition flexibles des réseaux de distribution urbains. Entièrement scellé, sans entretien et nécessitant un minimum d'exploitation et d'entretien : l'armoire est dotée d'une conception étanche à légère pression positive avec un taux de fuite de gaz extrêmement faible ; il ne nécessite aucun réapprovisionnement fréquent en gaz ni démontage périodique pour la maintenance, garantissant ainsi un fonctionnement stable à long terme.

V. Résultats opérationnels après la modernisation

Élimination complète des risques d'isolation : le puissant isolant SF6 évite les problèmes tels que les décharges partielles, les traces causées par la condensation et les pannes entre phases, garantissant ainsi que le niveau d'isolation de l'équipement reste stable et conforme à long terme.

Commutation de réseau en anneau flexible et fiable : une commutation en charge fluide sans arc ni érosion des contacts garantit des opérations de répartition et de transfert de charge sûres et stables sur le réseau de distribution.

Procédures de maintenance sûres et standardisées : un système d'isolation à trois positions et de mise à la terre fiable garantit que les conditions de maintenance sont entièrement conformes aux réglementations de sécurité, éliminant ainsi les risques associés aux travaux sous tension.

Équipement sans entretien avec des taux de défaillance extrêmement faibles : aucun entretien de routine ni réapprovisionnement en gaz n'est requis après la mise en service ; il n'y a aucune dégradation due au vieillissement et l'équipement maintient un taux d'intégrité opérationnelle de 100 %.

Fiabilité de l'alimentation électrique considérablement améliorée : élimine les risques de panne causés par des défauts d'équipement ; permet une isolation rapide des défauts et un transfert de charge efficace, réduisant considérablement la durée des pannes du client et garantissant une acceptation réussie selon les critères de normalisation du réseau de distribution State Grid.

VI. Résumé du cas

L'interrupteur-sectionneur FLN36-12 SF6 est un composant standard de base pour les unités principales en anneau (RMU) de 10 kV, les sous-stations de type boîtier, les réseaux de distribution urbains et les systèmes de distribution d'énergie résidentiels. Il est principalement utilisé pour les commutations de charge fréquentes, la sectionnement et l'interconnexion des lignes, l'isolation des défauts et la mise à la terre de maintenance. Les principaux avantages comprennent une isolation SF6 supérieure, une conception intégrée à trois positions, un verrouillage à « cinq préventions », une nature sans entretien et une capacité de commutation en charge. Contrairement aux disjoncteurs, les interrupteurs-sectionneurs gèrent la commutation et l'isolation normales de la charge plutôt que d'interrompre les défauts de court-circuit, ce qui en fait des dispositifs de commutation de base sûrs, stables et rentables au sein des systèmes de distribution d'énergie en réseau en anneau.
