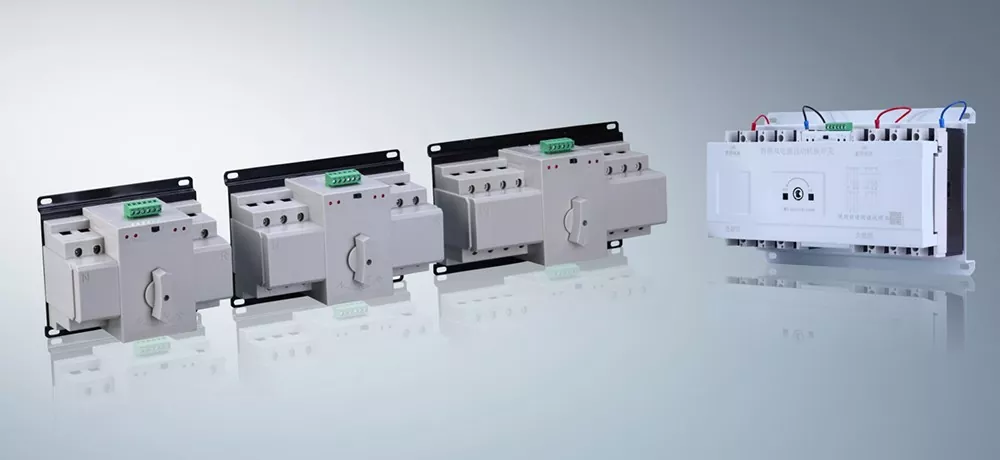

Commutateur de transfert automatique ATS double alimentation-PC

Dans des scénarios tels que les hôpitaux, les centres de données et les immeubles de bureaux haut de gamme, une panne de courant ne serait-ce qu'une seconde peut entraîner des pertes irréparables : l'arrêt des équipements médicaux affecte le traitement, l'arrêt des serveurs entraîne la perte de données de base et l'arrêt des équipements de production entraîne d'énormes pertes. Les alimentations doubles traditionnelles de niveau CB sont composées de deux disjoncteurs connectés ensemble, qui non seulement ont un pouvoir de coupure insuffisant et ne peuvent pas gérer des courants de court-circuit importants, mais ont également une vitesse de commutation lente (généralement 1 000 à 2 500 millisecondes), ce qui est extrêmement susceptible de provoquer l'expansion des défauts et ne peut fondamentalement pas répondre à la demande d'alimentation électrique à haute fiabilité. Le commutateur de transfert automatique ATS Dual Power-PC, avec une conception intégrée, compense complètement les défauts des produits de niveau CB, construit une ligne de défense de sécurité d'alimentation pour les scénarios critiques et assure l'alimentation électrique chaque seconde.

Répondre directement à la demande principale en matière d'alimentation électrique de haute fiabilité

Le commutateur de transfert automatique-PC ATS Dual Power est centré sur « la fiabilité, la vitesse et l’efficacité ». Chaque avantage correspond précisément aux principales préoccupations des acheteurs, le rendant plus compétitif que le niveau CB, plus conforme aux besoins réels des scénarios de forte demande et permettant une plus grande tranquillité d'esprit tant pour l'achat que pour l'utilisation.

Structure intégrée au niveau PC, déclenchement plus fiable : adoptant une conception intégrée, elle diffère de la structure brute du niveau CB où deux disjoncteurs sont connectés. Il n'y a aucun risque mécanique de glissement ou de réenclenchement, et sa capacité de déclenchement dépasse de loin celle du niveau CB. Il peut facilement déclencher d'importants courants de court-circuit, empêchant ainsi efficacement l'expansion des défauts, et convient aux scénarios critiques nécessitant une capacité de déclenchement élevée. Il suit strictement les deux normes CEI 60947-6-1 et GB/T 14048.11, tant au niveau national qu'international, garantissant des performances professionnelles.

Commutation automatique et rapide, alimentation jamais interrompue : équipé d'un module de détection intelligent, il peut surveiller l'état de fonctionnement de l'alimentation secteur en temps réel. Une fois l'alimentation secteur coupée, il passe immédiatement à la source d'alimentation de secours. La vitesse de commutation est beaucoup plus rapide que celle du niveau CB, répondant aux exigences de commutation au niveau de la milliseconde des scénarios critiques. Il n'est pas nécessaire d'effectuer une opération manuelle tout au long du processus, garantissant une alimentation électrique ininterrompue et répondant parfaitement aux principaux problèmes de « pas de panne de courant » dans les hôpitaux et les centres de données, garantissant ainsi le fonctionnement continu des équipements critiques.

Haute stabilité et faibles pannes, maintenance plus pratique : la conception de la structure intégrée simplifie la structure mécanique interne, la rendant plus stable en fonctionnement, avec un taux de panne bien inférieur à celui du niveau CB. Aucun entretien fréquent n’est nécessaire, ce qui réduit considérablement les coûts de maintenance ultérieurs. En même temps, il est compatible avec les environnements d'exploitation difficiles, garantissant des performances stables même pendant un fonctionnement continu à long terme, éliminant complètement les inquiétudes des acheteurs concernant la fiabilité de l'équipement.

Spécifications techniques

Introduction détaillée

Junray Electrical adhère au principe de qualité et accorde une attention particulière à chaque détail. Grâce à un savoir-faire professionnel, il garantit le fonctionnement stable à long terme du commutateur de transfert automatique ATS Dual Power - PC. Grâce à une attention méticuleuse aux détails, cela élimine les problèmes d’achat. La structure intégrée au niveau PC a une capacité de coupure plus élevée et un fonctionnement plus fiable, éliminant complètement les inconvénients de la structure épissée au niveau CB ; la conception de commutation automatique intelligente surveille l'état de l'alimentation en temps réel, commute avec précision et rapidité, garantissant une alimentation électrique ininterrompue ; le mécanisme de fonctionnement fiable garantit des actions d'ouverture et de fermeture précises, une commutation fluide sans aucun décalage et présente un taux de défaillance extrêmement faible ; la conception d'installation standardisée lui permet d'être directement installé dans des boîtes de distribution et des armoires de commande, ce qui rend l'installation pratique et permet d'économiser du temps d'installation et des coûts de main-d'œuvre, adapté à diverses configurations d'armoires de distribution.

Conçu spécifiquement pour les scénarios de haute fiabilité

Le commutateur de transfert automatique ATS Dual Power-PC, avec ses principaux avantages de haute fiabilité et de commutation rapide, est largement applicable à divers scénarios qui nécessitent une fiabilité d'alimentation élevée. Chaque scénario peut être adapté avec précision aux exigences, garantissant une alimentation électrique plus sûre et réalisant véritablement un « sur mesure ». Dans les scénarios de distribution d'énergie hospitalière, il est adapté pour alimenter divers équipements médicaux dans les hôpitaux, assurant le fonctionnement continu des équipements chirurgicaux et des unités de soins intensifs, garantissant la sécurité des personnes et se conformant aux normes électriques des établissements médicaux GB 16895.24-2005 ; dans les scénarios de centres de données, il est adapté aux équipements de base tels que les serveurs et les commutateurs, évitant ainsi la perte de données et l'interruption des activités dues aux pannes de courant ; dans les scénarios d'immeubles résidentiels et de bureaux, il est adapté à l'alimentation électrique des résidents des immeubles de grande hauteur et des bureaux commerciaux, garantissant que la vie quotidienne et le fonctionnement des bureaux ne soient pas affectés ; dans les scénarios de commutation photovoltaïque à double puissance, il est adapté à la commutation entre les systèmes photovoltaïques et les sources d'alimentation de secours, garantissant une alimentation photovoltaïque stable et conforme aux normes de connexion de centrale photovoltaïque GB/T 19964-2012.

Assurance de personnalisation

En tant que fabricant, fournisseur et usine professionnel de commutateurs de transfert automatiques double alimentation ATS-PC en Chine, Junray Electrical adhère strictement à la norme nationale pour les commutateurs de transfert automatiques double alimentation au niveau PC (GB/T 14048.11-2024). Chaque appareil est soumis à trois tests principaux : débogage à la mise sous tension, test de commutation et test de rupture pour garantir que chaque appareil fini en usine peut fonctionner de manière stable et passer sans problème l'acceptation du projet. Nous proposons une personnalisation du nombre de contacts et du courant. En fonction de vos besoins en matière de commutation de double alimentation, nous pouvons fabriquer des équipements exclusifs sur mesure. Que vous soyez dans un hôpital, un centre de données ou un projet photovoltaïque, il peut être adapté avec précision, permettant un approvisionnement sans souci.

Pourquoi nous choisir ?

Par rapport aux produits similaires d'autres fabricants, nous avons une compréhension plus approfondie des exigences fondamentales des scénarios d'alimentation électrique de haute fiabilité et pouvons mieux répondre aux préoccupations réelles des acheteurs. Choisir le commutateur de transfert automatique double alimentation ATS de Junray Electrical, c'est choisir la commodité, la tranquillité d'esprit et la sécurité.

Approbation de la force professionnelle : avec des années de recherche approfondie et de production d'équipements de distribution d'énergie de haute fiabilité, nous disposons d'un système complet de R&D, de production et d'inspection de qualité, répondant aux normes internationales et nationales, garantissant la qualité.

Avantages de différenciation évidents : la conception intégrée au niveau PC est plus solide, commute plus rapidement et plus fiable que le disjoncteur au niveau CB, répondant précisément aux problèmes d'alimentation électrique dans les scénarios clés.

Services personnalisés : prend en charge la personnalisation du nombre de circuits et du courant, adapté aux différents besoins de scénarios, en rejetant la « taille unique » ;

Service complet et attentif : fournit des conseils de sélection professionnels avant la vente, ainsi qu'une assistance à l'installation et à la mise en service après la vente, garantissant que le processus d'achat et d'utilisation se déroule sans souci et facilite le bon déroulement du projet.

Contactez-nous dès maintenant, optez pour ce premier choix d'équipement de commutation à double alimentation haute fiabilité, construisez une ligne de défense d'alimentation électrique pour vos scénarios clés, éliminez le risque de coupure de courant et assurez-vous que chaque alimentation est stable, sûre et efficace !

Étude de cas de rénovation

I. Aperçu du projet

Ce projet implique une mise à niveau du système de distribution électrique pour le bâtiment des patients hospitalisés et l'unité de soins intensifs (USI) d'un hôpital tertiaire de catégorie A. Il représente un scénario d'alimentation électrique typique de « charge de classe I », englobant des charges critiques telles que les systèmes électriques de salle d'opération, les équipements de survie des unités de soins intensifs, les unités d'alimentation en oxygène médical, les pompes à incendie, les ascenseurs et les équipements de précision dans la salle des serveurs centrale. Ces charges nécessitent une continuité absolue (les coupures de courant et les arrêts momentanés sont strictement interdits), ce qui impose des exigences extrêmement élevées en matière de vitesse de commutation, de continuité de l'alimentation et de résistance aux surtensions/impacts. Le système d'origine utilisait des commutateurs à double puissance standard de classe CB, qui souffraient de vitesses de commutation lentes, d'une susceptibilité aux déclenchements causés par des courants d'appel élevés et de fausses commutations dues à de brèves chutes de tension. Les fluctuations du réseau entraînaient fréquemment le redémarrage des équipements médicaux de précision et l'interruption de la transmission des données, ne répondant pas aux normes d'alimentation électrique ininterrompue requises pour les charges de classe I.

Pour se conformer aux réglementations obligatoires pour les charges de classe I et garantir le fonctionnement continu des équipements de sécurité des personnes, le système a été entièrement mis à niveau vers des commutateurs de transfert automatiques intégrés à double puissance de classe PC. Cela permet une commutation rapide entre deux sources d'alimentation secteur indépendantes et un générateur de secours, garantissant ainsi zéro interruption de courant, aucun faux déclenchement et une fiabilité opérationnelle absolue.

II. Problèmes avant la modernisation

La structure de classe CB manque de résistance aux chocs et est sujette à de faux déclenchements : en raison de l'assemblage basé sur un disjoncteur, les courants d'appel provenant des démarrages de moteurs et des fluctuations instantanées du réseau pourraient facilement déclencher de faux déclenchements, coupant ainsi l'alimentation des équipements critiques.

Vitesse de commutation lente, inadaptée aux équipements de précision : les temps de commutation de classe CB varient de 1 à 2 secondes, dépassant la tolérance de perte de puissance des équipements médicaux de précision et des serveurs, ce qui entraîne souvent des redémarrages de l'équipement et des pertes de données.

Non-respect des normes d'acceptation des charges de classe I : les réglementations interdisent strictement l'utilisation de commutateurs de classe CB pour les charges de classe I, notamment les pompes à incendie, les ascenseurs et les équipements de base des salles de serveurs, ce qui crée un problème de conformité critique.

Risque élevé de connexion en parallèle : Le mécanisme de verrouillage de l'ensemble double disjoncteur manquait de précision ; l'usure mécanique à long terme créait un risque de connexion accidentelle des deux sources d'alimentation en parallèle.

Mauvaise stabilité sous de lourdes charges : les contacts étaient sujets à la surchauffe et aux vibrations lors du démarrage et de l'arrêt des charges de forte puissance, compromettant la continuité de l'alimentation électrique.

III. Plan de configuration de l'équipement

Conformément aux normes hospitalières pour les charges électriques de « Classe I » et aux exigences de sécurité incendie pour les charges critiques, les armoires de distribution électrique de base utilisent des commutateurs de transfert automatique (ATS) à double puissance intégrés de classe PC. Dotées d'une structure purement interrupteur de charge sans mécanismes de déclenchement de disjoncteur, ces unités offrent une tolérance élevée aux surintensités, des vitesses de commutation rapides et un verrouillage mécanique précis, ce qui les rend idéales pour les charges critiques et ininterrompues.

Spécifications de l'équipement de base

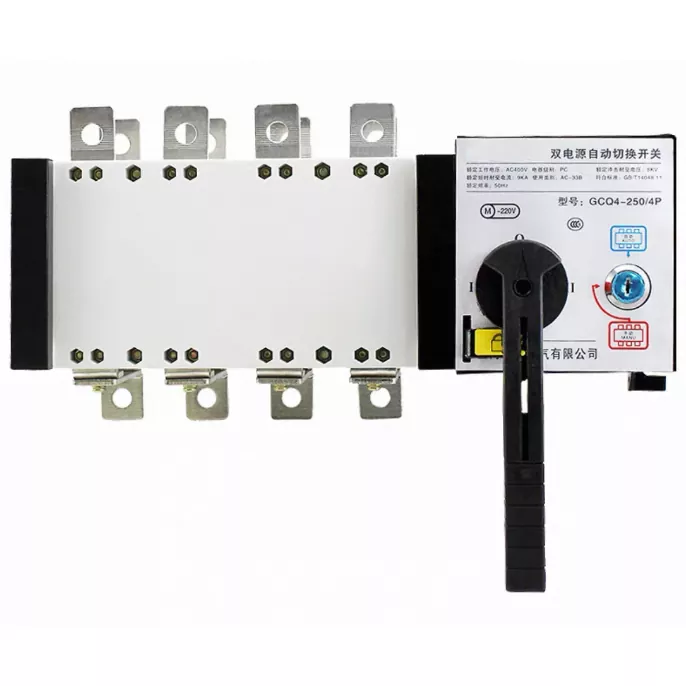

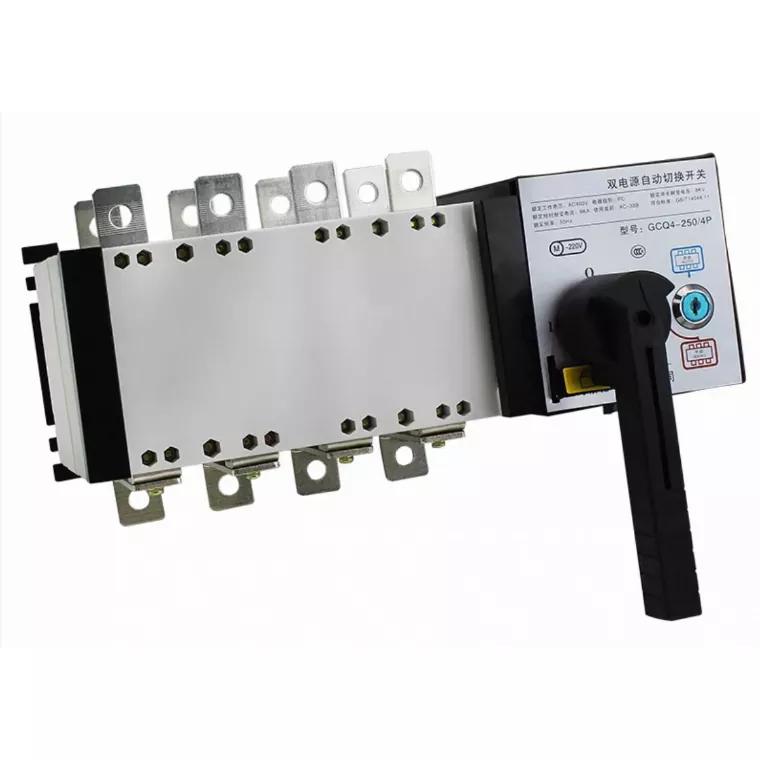

Modèle : commutateur de transfert automatique (ATS) à double alimentation intégré de classe PC

Tension nominale : AC 380 V/220 V.

Courant nominal : 160 A à 250 A (convient aux charges d'alimentation principale de l'hôpital et de salle de serveurs)

Caractéristiques structurelles : Conception d'unité intégrée ; pas de disjoncteurs indépendants ; pas de mécanismes de déclenchement en cas de surcharge

Vitesse de commutation : commutation ultra-rapide (0,1 à 0,5 s) ; répond aux exigences de fonctionnement ininterrompu des équipements de précision

Tolérance : Résiste aux surintensités de démarrage du moteur ; pas de déclenchement ou de faux fonctionnement lors de surcharges de courte durée

Méthode de verrouillage : verrouillage mécanique-électrique intégré de précision ; empêche complètement la connexion en parallèle des deux sources d'alimentation

Charges applicables : charges hospitalières de classe I, pompes à incendie, ascenseurs, centres de données et équipements critiques nécessitant une alimentation ininterrompue

IV. Points forts de l'application

Structure intégrée, élimine les faux déclenchements : la conception de classe PC exclut les fonctions de déclenchement en cas de surcharge/court-circuit ; l'unité gère uniquement la commutation et ne se déclenche pas inutilement, résolvant ainsi efficacement les problèmes de panne de courant causés par les surintensités dans les équipements critiques.

Commutation ultra-rapide, véritablement ininterrompue : une commutation au niveau de la milliseconde garantit des transitions fluides pendant les scintillements du réseau ou les chutes de tension momentanées, empêchant ainsi les redémarrages ou la perte de données pour les équipements médicaux et informatiques de précision.

Tolérance supérieure aux surtensions : conçu pour résister aux surtensions de démarrage des pompes à eau, des ascenseurs et des grosses machines ; la tolérance dépasse de loin les normes de la classe CB ; fonctionnement stable et frais dans des conditions de charge élevée.

Verrouillage hautement fiable : la structure de verrouillage mécanique intégrée avec précision minimise l'usure ; garantit un fonctionnement à long terme fluide et sans bourrage, sans risque de connexion à une source d'alimentation parallèle.

Conforme aux normes obligatoires de charge de classe I : répond aux exigences réglementaires strictes (codes électriques du bâtiment et de sécurité incendie) exigeant l'utilisation d'interrupteurs à double alimentation de classe PC pour les charges critiques de classe I ; garantit un taux de réussite de 100 % aux inspections. V. Performance opérationnelle après mise à niveau

Véritable alimentation électrique ininterrompue pour les équipements critiques : les équipements médicaux, les salles de serveurs et les systèmes de sécurité incendie n'ont connu aucun temps d'arrêt et aucun redémarrage lors de multiples fluctuations du réseau, de pannes de courant momentanées et de tests de commutation de générateur.

Élimination totale des déclenchements intempestifs : les courants d'appel et les surcharges de courte durée ne déclenchent plus de déconnexions accidentelles ; la stabilité de l'alimentation électrique a atteint 100 %.

Commutation précise sans gigue ni surchauffe : les contacts restent stables et l'augmentation de la température reste dans les limites normales lors d'un fonctionnement à longue charge et à forte charge ; aucun blocage mécanique ou bruit anormal ne se produit.

Conformité totale aux normes de sécurité incendie et d'acceptation médicale : une configuration conforme aux charges de classe I et une logique de commutation fiable ont garanti la réussite des inspections d'acceptation spécialisées.

Taux de défaillance de maintenance extrêmement faible : une structure simple, l'absence de composants de déclenchement vulnérables et une longue durée de vie mécanique entraînent des coûts de maintenance à long terme minimes.

VI. Résumé du cas

L'équipement de transfert à double puissance de classe PC est spécialement conçu pour les charges de classe I, les pompes à incendie, les ascenseurs, les hôpitaux, les centres de données et les salles de serveurs critiques. Les principaux avantages incluent une structure intégrée, aucun mécanisme de déclenchement, une résistance élevée aux surtensions, des vitesses de commutation rapides et une immunité aux faux fonctionnements. Alors que les appareils de classe CB sont utilisés pour les charges standard de classe II, les appareils de classe PC servent des charges critiques de classe I, avec des rôles distincts et des normes réglementaires strictes pour chacun. Les équipements de classe PC résolvent fondamentalement des problèmes tels que les pannes de courant momentanées, les déclenchements intempestifs et les redémarrages des équipements pour les charges critiques, servant ainsi de composant essentiel pour garantir une distribution électrique de haut niveau et une alimentation électrique sûre et fiable dans les bâtiments.
