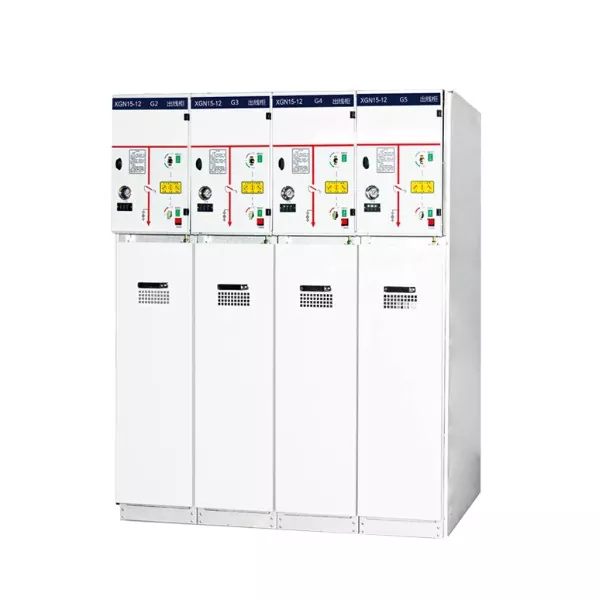

Appareillage de commutation principal à anneau isolé au gaz XGN15-12

Dans de nombreuses zones résidentielles, petites usines et petites sous-stations, l’espace réservé aux salles de distribution est extrêmement limité. Les armoires de réseau en anneau ordinaires sont de taille trop grande et leur installation réduira également l'espace pour d'autres équipements, ce qui rendra impossible une installation correcte. De plus, l'unité principale en anneau extractible est coûteuse et présente des performances de coût extrêmement faibles pour les scénarios de distribution de réseau en petit anneau, ce qui entraîne un gaspillage de coûts. L'appareillage de commutation principal à anneau isolé au gaz XGN15-12 est spécialement conçu pour ce scénario de distribution de réseau en anneau ultra-petit de 10 kV. Avec sa conception ultra-encombrée, ses performances fiables et son prix abordable, il résout précisément les principaux problèmes liés au « manque d'espace et au coût élevé », permettant aux salles de distribution ultra-petites d'obtenir une distribution de réseau en anneau stable et sûre.

Spécifications techniques

Avantages principaux du produit

L'appareillage principal à anneau isolé au gaz XGN15-12 allie compacité, fiabilité et économie, chaque aspect résolvant efficacement les problèmes pratiques.

Équipé d'interrupteurs de charge SF6, il fonctionne de manière plus stable et fiable : le noyau utilise des interrupteurs de charge SF6, le gaz SF6 servant d'isolation et d'extinction d'arc. La capacité d'extinction d'arc dépasse celle des interrupteurs à vide ordinaires et les performances d'isolation sont excellentes. Pendant le fonctionnement, le taux de défaillance est extrêmement faible et ne nécessite aucun entretien fréquent. Il convient parfaitement au scénario de distribution du réseau en anneau 10 kV et présente également une caractéristique sans entretien de 20 ans, réduisant considérablement les coûts de maintenance ultérieurs et facilitant son utilisation pour les acheteurs.

Conception ultra-compacte, réduisant l'encombrement de 30 % : adoptant une structure de réseau en anneau fixe de type boîtier, la conception a été optimisée pour rendre l'armoire aussi compacte que possible. Le volume est 30 % plus petit que celui de l'armoire réseau en anneau XGN66 ordinaire. La structure est compacte sans sacrifier les performances. Même dans une salle de distribution ultra-petite et à espace limité, il peut être facilement placé sans qu'il soit nécessaire de modifier la salle de distribution, ce qui permet d'économiser considérablement de l'espace au sol et de résoudre le problème principal du « manque d'espace » pour les armoires de réseau en anneau ordinaires.

Structure spécifique au réseau en anneau, alimentation stable sans interruption : grâce à une structure de réseau en anneau professionnelle, elle s'adapte parfaitement au système de distribution du réseau en anneau 10 kV. Il peut réaliser une alimentation bidirectionnelle. Lorsqu'un circuit tombe en panne, il peut automatiquement passer à un autre circuit, évitant ainsi efficacement les pannes de courant et garantissant une alimentation électrique normale dans des scénarios tels que les zones résidentielles et les petites usines. Il est particulièrement adapté aux scénarios à petite échelle avec des exigences de base en matière de continuité électrique.

Choix à haute rentabilité, coût directement réduit de 50 % : par rapport à l'armoire électrique KYN28, le prix est directement réduit de 50 %. Il élimine les fonctions redondantes et se concentre sur les exigences essentielles de la distribution en réseau en petit anneau. Sans dépenser de grosses sommes d'argent en équipements complexes, il peut obtenir une solution de distribution en réseau en anneau stable et fiable à moindre coût, réduisant considérablement le budget d'approvisionnement et améliorant la rentabilité du projet.

Garantie de qualité professionnelle

Junray Electrical, en tant que fabricant, fournisseur et usine professionnel en Chine, est profondément engagé dans la recherche et la production d'équipements de distribution depuis de nombreuses années. Il suit strictement les normes internationales et nationales telles que CEI 62271-200 et GB/T 3906. Chaque appareillage principal à anneau isolé au gaz XGN15-12 a subi des tests stricts d'endurance de tension et d'isolation, garantissant une haute qualité. Nous adoptons une conception d'unité standardisée et l'armoire est fabriquée avec précision à partir de plaques d'acier de haute qualité. Il a une résistance mécanique élevée, avec un niveau de protection IP3X, qui peut empêcher efficacement la poussière de pénétrer et protéger les composants internes haute tension. Il est équipé de dispositifs de verrouillage mécaniques à cinq préventions pour éviter les erreurs de fonctionnement et assurer la sécurité du personnel de maintenance. L'utilisation interne de cosses de câbles préfabriquées isolées en caoutchouc de silicone rend l'installation pratique et, pendant la maintenance, elles peuvent être rapidement démontées et restaurées, s'adaptant ainsi davantage aux exigences d'utilisation des scénarios à petite échelle.

Adaptation universelle de la scène

L'appareillage de commutation principal à anneau isolé au gaz XGN15-12 est largement compatible avec divers scénarios de distribution de réseau en anneau ultra-petits de 10 kV, correspondant précisément aux demandes de puissance de différents scénarios sans nécessiter de modifications supplémentaires et peut être directement mis en service.

Pour les scénarios de distribution en zone résidentielle, il est compatible avec les salles de distribution ultra-petites dans les zones résidentielles pour la distribution en réseau en anneau de 10 kV, de petite taille et sans occupation, garantissant un approvisionnement électrique stable aux résidents ;

Pour les petites usines, il est compatible avec la distribution en réseau en anneau de 10 kV pour les petites usines, avec des charges stables et de faibles taux de défaillance, répondant aux demandes de puissance de l'usine pour la production, tout en économisant de l'espace dans la salle de distribution ;

Pour les petites sous-stations, il est compatible avec les exigences d'alimentation ultra-réduites des petites sous-stations de 10 kV, avec une alimentation en réseau en anneau stable et des coûts d'exploitation et de maintenance réduits ;

Pour les scénarios de petits projets d'infrastructure, il est compatible avec la distribution de réseau en anneau 10 kV pour les petits projets d'infrastructure, avec une installation pratique, durable et durable, garantissant le bon déroulement des projets d'infrastructure.

Concernant nous

Junray Electrical dispose d'un système complet de R&D, de production et d'inspection de qualité. Les composants de base sont sélectionnés parmi des marques de haute qualité. Chaque appareillage principal à anneau isolé au gaz XGN15-12 est soumis à des tests stricts avant de quitter l'usine, garantissant que les performances répondent aux normes et peuvent passer sans problème l'acceptation du projet. Ce produit est spécialement personnalisé pour les scénarios ultra-petits, avec une taille plus petite et une rentabilité plus élevée. Il est plus adapté aux salles de distribution ultra-petites que les produits similaires. Nous fournissons des conseils complets de sélection avant-vente et des services de maintenance après-vente. Nous pouvons proposer des suggestions d'adaptation personnalisées basées sur les besoins réels du scénario du client, et également fournir des conseils professionnels d'installation et de mise en service, rendant le processus d'achat plus serein et l'utilisation plus rassurante, et aidant les clients à réduire les coûts et à améliorer l'efficacité de la distribution.

Achat immédiat

Pour les scénarios de distribution de réseau en anneau ultra-petit de 10 kV, le choix du bon équipement résout non seulement le problème du « manque d'espace », mais permet également de réduire les coûts et de garantir une alimentation électrique stable. Choisir Junray Electrical garantit la qualité, propose des prix plus abordables et offre une compatibilité plus précise, résolvant parfaitement les problèmes des armoires de réseau en anneau ordinaires étant de grande taille et ayant des coûts élevés. N'hésitez pas. Contactez-nous immédiatement pour obtenir ce premier choix d’équipement de distribution d’énergie en réseau en anneau ultra-petit. Cela permettra une alimentation électrique en réseau en anneau stable, sûre et efficace dans une salle électrique ultra-petite, réduisant considérablement les coûts d’approvisionnement et d’exploitation !

Projet commercial à Dhaka, Bangladesh

Aperçu du projet

·Nom du projet : Projet de distribution d'électricité pour un centre commercial à Dhaka

·Lieu : Dacca, Bangladesh

·Date d'achèvement : février 2026

·Échelle du projet : sous-station de distribution 10 kV pour un centre commercial ; capacité totale de 8000kVA

Produits utilisés

·Modèle : unité principale en anneau XGN15-12 (RMU)

·Quantité : 12 unités

·Configuration : Composants domestiques de haute qualité ; Certifié CE

·Certification : certifié CE

·Exigences particulières : convient aux environnements à haute température et à haute humidité ; résistant à la corrosion

Solution

Dhaka, au Bangladesh, connaît un climat tropical caractérisé par des températures et une humidité élevées, et le client disposait d'un budget limité. Nous avons fourni une solution XGN15-12 personnalisée :

1. Adaptation aux environnements tropicaux

·Les boîtiers sont dotés d'une finition thermolaquée résistante à la corrosion avec un système de revêtement à double couche pour résister à la chaleur et à l'humidité élevées.

·Tous les composants métalliques internes sont galvanisés pour éviter la rouille et la corrosion.

·Équipé de radiateurs anti-condensation et de ventilateurs à température contrôlée pour éviter la condensation dans un environnement humide.

·Tous les composants sont adaptés à des températures étendues pour garantir un fonctionnement fiable dans des conditions de chaleur élevée.

2. Solution rentable

·Utilise des composants de marque nationale de haute qualité, offrant des performances fiables à un prix compétitif.

·Prix plus de 60 % inférieur à celui des marques européennes, réduisant considérablement les coûts du projet.

·Certifié CE, répondant aux normes internationales et garantissant la qualité.

·Comprend une technologie mature avec une expérience éprouvée en matière d'application mondiale.

3. Assistance technique

·Documentation technique complète fournie en anglais.

·Support technique à distance et conseils de mise en service disponibles.

·Formation opérationnelle en anglais fournie.

·Pièces de rechange communes incluses avec l'envoi pour un remplacement pratique sur site.

Commentaires des clients

"Le climat à Dhaka est très chaud et humide, nous étions donc inquiets quant à la durabilité de l'appareillage. Les RMU XGN15-12 de Junray fonctionnent depuis 3 mois maintenant et ils fonctionnent parfaitement : pas de surchauffe, pas de problème de corrosion. Le prix est également très compétitif, bien inférieur à celui des marques européennes mais avec la certification CE et une bonne qualité. Leur assistance technique à distance est également très utile. Nous sommes très satisfaits."

— Ingénieur électricien, société immobilière commerciale du Bangladesh

Aperçu du projet de rénovation

Ce projet implique la construction d'un nouveau système de distribution d'énergie de 10 kV pour un projet de réaménagement urbain comprenant des immeubles résidentiels de grande hauteur, des unités commerciales au niveau de la rue, un garage souterrain et des installations publiques de soutien ; il dessert une charge résidentielle urbaine à haute densité. La zone était auparavant alimentée par des lignes aériennes vieillissantes dans une configuration radiale à source unique, ce qui se traduisait par une faible fiabilité, des taux de panne élevés et un manque de capacités de commutation en cas de panne, ce qui n'est pas conforme aux normes modernes d'alimentation électrique résidentielle.

Le projet implique la construction d'une nouvelle sous-station de distribution haute tension autonome utilisant des unités principales en anneau (RMU) SF6 de type fixe XGN15-12. Cela établit une structure d'alimentation électrique « main dans la main » (en boucle), permettant une sauvegarde à double source, une isolation sectionnelle, une répartition de charge et une protection des bornes, répondant ainsi aux exigences de haute fiabilité, de fonctionnement sans entretien et de conception d'équipement compact.

Problèmes avant la rénovation

Faible fiabilité de l'approvisionnement : l'approvisionnement en une seule source via des lignes vieillissantes signifiait que toute panne de ligne ou tout entretien nécessitait une panne totale de la zone, entraînant de fréquentes plaintes des résidents.

Équipement vieillissant et risques pour la sécurité : les anciens appareillages de commutation souffraient d'une dégradation de l'isolation et de mauvaises capacités d'extinction d'arc, ce qui les rendait sujets aux déclenchements et aux pannes diélectriques pendant les orages.

Manque de capacité de secours en boucle : l'absence de fonctions de commutation de source d'alimentation signifiait que le système ne pouvait pas répondre aux normes d'acceptation pour l'alimentation à double source dans les nouveaux développements résidentiels.

Encombrement important et O&M complexes : les armoires haute tension fixes traditionnelles étaient encombrantes et complexes, ce qui entraînait des coûts de génie civil élevés et une lourde charge de travail de maintenance quotidienne.

Protection imprécise : l'absence d'unités combinées fusibles-interrupteurs de charge dédiées a empêché une isolation rapide des défauts de court-circuit ou de surcharge du transformateur.

Plan de configuration de l'équipement

Conformément aux normes de conception des réseaux de distribution résidentiels et aux réglementations de construction, la sous-station haute tension est équipée de RMU XGN15-12 10kV SF6. Une configuration de réseau de boucle standard « deux entrées, quatre sorties » est adoptée pour faciliter l'alimentation en boucle à double source, la commutation de couplage sectionnelle et la protection des bornes du transformateur. Spécifications de l'équipement clé

Modèle : XGN15-12 Unité principale en anneau SF6 haute tension AC intérieure (RMU)

Tension nominale : 12 kV (compatible avec les réseaux de distribution 10 kV)

Courant nominal : 630 A

Coupure en court-circuit : interrupteur-sectionneur + unité combinée de fusibles ; permet une élimination rapide des défauts de court-circuit du transformateur

Structure de base : interrupteur-sectionneur à trois positions SF6 (fermé, ouvert, masse) ; performance d'isolation stable

Caractéristiques de l'armoire : structure compacte, faible encombrement, sans entretien, excellentes performances d'étanchéité

Mode de fonctionnement : options manuelles et électriques ; équipé d'une indication de ligne sous tension, d'une indication de défaut et d'un verrouillage « Cinq prévention »

Modes d'application : alimentation principale en anneau, alimentation de terminal, alimentation de secours à double source

Points forts de la construction et des applications

La taille compacte permet de réduire les coûts de génie civil : volume plus petit et disposition plus compacte par rapport à l'appareillage de commutation à revêtement métallique KYN28 ; adapté aux petites salles de distribution dans les complexes résidentiels, réduisant considérablement les investissements en infrastructures civiles.

Isolation SF6 stable et fiable : Conception entièrement scellée à isolation gazeuse ; insensible à la poussière externe, à l'humidité ou à la condensation ; convient aux sous-sols et aux salles de distribution fermées.

Tolérance élevée aux pannes pour l'alimentation principale en anneau : configuration du circuit en anneau "main dans la main" ; permet d'isoler toute section de ligne défectueuse tandis que l'autre section maintient l'alimentation, permettant ainsi une commutation sans interruption de service.

Combinaison de protection ciblée : combinaison interrupteur-sectionneur + fusible limiteur de courant ; spécialement conçu pour protéger les sous-stations de type boîte et les transformateurs de distribution résidentiels ; assure une élimination rapide des défauts et un fonctionnement précis.

Fonctions de sécurité complètes « Cinq Prévention » : le verrouillage mécanique empêche les accidents tels que la fermeture sous charge, la mise à la terre sous tension ou l'entrée non autorisée dans les compartiments.

Performance opérationnelle

Fiabilité de l'alimentation électrique considérablement améliorée : la sauvegarde principale en anneau à double source permet la maintenance de la ligne et l'isolation des pannes en un seul point sans pannes à grande échelle ; la fiabilité de l'alimentation électrique régionale répond aux normes d'acceptation de State Grid.

Fonctionnement stable et sans défaut : la structure du gaz SF6 entièrement isolée élimine les défaillances causées par les lignes de fuite, les contournements ou l'humidité ; aucun incident de déclenchement ni anomalie d’isolation tout au long de l’année.

Élimination rapide et précise des défauts : Élimination instantanée des courts-circuits et des surcharges des transformateurs de distribution ; protège efficacement les transformateurs en aval et les équipements basse tension. Charge d'exploitation et de maintenance considérablement réduite : l'équipement présente une conception sans entretien, éliminant le besoin d'inspections fréquentes ou de réapprovisionnement en gaz, ce qui le rend idéal pour un fonctionnement sans surveillance à long terme dans les sous-stations de distribution résidentielles.

Achèvement et acceptation réussis : entièrement conforme aux normes de conception pour la distribution d'énergie résidentielle urbaine, ainsi qu'aux exigences en matière d'alimentation électrique principale en anneau et de transfert automatique à double puissance.

Résumé du cas

L'unité principale en anneau (RMU) XGN15-12 est l'appareillage de commutation haute tension le plus largement adopté et le plus rentable pour les projets de rénovation résidentiels, commerciaux et municipaux, ainsi que pour l'intégration avec des sous-stations de type boîtier et des réseaux de distribution urbains. Par rapport aux appareillages de commutation débrochables à gaine métallique (série KYN), ils offrent des avantages tels que des coûts inférieurs, un encombrement réduit, un fonctionnement sans entretien et une adéquation aux configurations de réseau principal en anneau. Il convient parfaitement aux projets de distribution de terminaux 10 kV, de sectionnement des anneaux principaux et de distribution d'énergie dans les zones résidentielles et commerciales, ce qui en fait le choix privilégié pour la construction de réseaux de distribution urbains standardisés.
