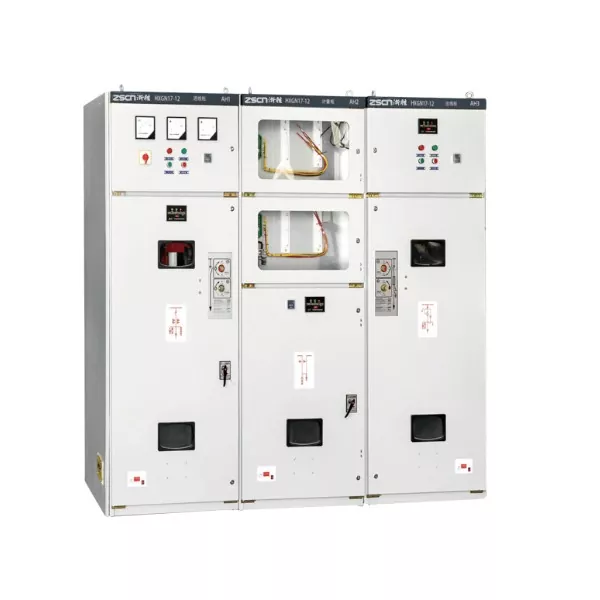

Unité principale à anneau fermé en métal HXGN17-12

Dans de nombreux scénarios de distribution de petits réseaux en anneau de 10 kV, la fiabilité des équipements est extrêmement exigeante. Cependant, les performances des armoires de réseau en anneau HXGN ordinaires sont insuffisantes et leur stabilité opérationnelle est médiocre, ce qui rend difficile la satisfaction des exigences d'alimentation électrique de tels scénarios. Dans certains cas, des armoires de réseau en anneau doivent être installées dans des sous-stations de type boîte. Les armoires de réseau en anneau ordinaires sont trop grandes et ont une faible adaptabilité, ce qui rend impossible un déploiement flexible. L'unité principale à anneau métallique HXGN17-12 répond précisément à ce problème. Basé sur le HXGN ordinaire, il a été entièrement mis à niveau, en tenant compte de la fiabilité, de la compacité et de l'adaptabilité, et est devenu une solution améliorée exclusive pour la distribution haut de gamme de petits réseaux en anneau de 10 kV.

Trois améliorations majeures

L'unité principale à anneau métallique HXGN17-12 est une version améliorée du HXGN ordinaire. Chaque avantage est optimisé pour répondre aux exigences fondamentales de la distribution d’énergie en réseau en petit anneau.

Structure améliorée, fonctionnement plus stable et fiable : en adoptant une structure de boîtier améliorée, par rapport à l'armoire de réseau en anneau HXGN ordinaire, la conception structurelle est plus raisonnable, la disposition des composants internes est optimisée, réduisant les risques opérationnels, le taux de défaillance est considérablement réduit, aucune maintenance fréquente n'est requise, s'adaptant parfaitement aux exigences de haute fiabilité des petits scénarios de réseau en anneau de 10 kV, capable d'un fonctionnement stable à long terme et assurant une alimentation continue.

Interrupteur de charge SF6, performances d'extinction d'arc supérieures : équipé d'un interrupteur de charge SF6 mature, utilisant le gaz SF6 comme moyen d'isolation et d'extinction d'arc, la capacité d'extinction d'arc dépasse de loin celle des interrupteurs à vide ordinaires, avec une vitesse de rupture rapide, une petite énergie d'arc, une légère érosion de contact, un fonctionnement plus fiable, répondant mieux aux besoins réels de la petite distribution de réseau en anneau de 10 kV, et ayant également la caractéristique d'être sans entretien à long terme, réduisant les coûts d'exploitation et de maintenance ultérieurs.

Protection de verrouillage à cinq préventions, fonctionnement plus sûr : équipé d'un dispositif de verrouillage dédié à cinq préventions, suivant strictement les exigences de sécurité « cinq préventions », empêchant complètement les erreurs de fonctionnement telles que le fonctionnement de la charge, le contact accidentel avec des pièces sous tension, etc., assurant non seulement la sécurité personnelle du personnel de maintenance, mais évitant également les pannes d'équipement et les coupures de courant causées par des erreurs de fonctionnement, en construisant complètement une barrière de sécurité de fonctionnement à haute tension de 10 kV.

Spécifications techniques

Les scénarios d'application couvrent divers systèmes de distribution d'énergie en réseau en anneau 10 kV haut de gamme à petite échelle.

Avec une fiabilité élevée, une taille compacte et une grande adaptabilité, l'unité principale en anneau sous boîtier métallique HXGN17-12 est largement utilisée dans divers scénarios de distribution d'énergie en réseau en anneau 10 kV à petite échelle avec des exigences de fiabilité élevées. Il peut également être installé de manière flexible dans des sous-stations de type boîte et présente une adaptabilité extrêmement forte. Dans les scénarios de distribution d'énergie dans les zones résidentielles, il convient à la distribution d'énergie en réseau en anneau de 10 kV dans les zones résidentielles ayant des exigences de fiabilité élevées, garantissant ainsi un approvisionnement électrique stable aux résidents. Dans les scénarios de petites usines, il convient à la distribution d'énergie en réseau en anneau de 10 kV dans les petites usines, répondant aux exigences d'alimentation stable pour la production. Dans les scénarios de petites sous-stations, il convient à la distribution d'énergie en réseau en anneau de 10 kV de petites sous-stations de 10 kV, avec un fonctionnement stable et une maintenance pratique. Dans les scénarios de petits projets d'infrastructure, il convient à la distribution d'énergie en réseau en anneau de 10 kV de petits projets d'infrastructure, étant durable, fiable et hautement adaptable.

Assurance qualité

Junray Electrical, en tant que fabricant, fournisseur et usine professionnel en Chine, suit strictement la norme nationale de l'unité principale en anneau HXGN17-12. Chaque unité principale à anneau métallique HXGN17-12 est soumise à des tests structurels rigoureux, à un test de tension de tenue et à un test de verrouillage pour garantir un fonctionnement stable et sûr et garantir la qualité. Nous proposons la personnalisation des unités et la personnalisation des fonctions. Sur la base du plan de distribution du petit réseau en anneau 10 kV du client, nous pouvons adapter une armoire exclusive pour répondre parfaitement aux besoins réels. Qu'il s'agisse d'un appel d'offres de projet ou d'une acceptation technique, il peut être réussi. Le processus est mature et durable, ce qui rend l’approvisionnement plus pratique et l’utilisation plus rassurante.

Aperçu du projet

Ce projet concerne la mise à niveau et la rénovation du système de distribution d'énergie 10 kV pour un groupe de petites et moyennes entreprises (PME) au sein d'un parc industriel. Le parc comprend plusieurs bâtiments d'usines standards, des ateliers de R&D et des charges utilitaires associées ; la charge électrique est dispersée sur de nombreux circuits de dérivation, ce qui nécessite une configuration d'alimentation en réseau en anneau multi-segments. L'appareillage de commutation vieillissant existant souffrait d'une dégradation de l'isolation, d'une conception structurelle rudimentaire, d'un manque de mécanismes de verrouillage fiables à « cinq préventions » et d'une incapacité à faciliter une interconnexion flexible en anneau et en réseau. Ces problèmes ont entraîné d'importantes pannes de courant pendant la maintenance et une faible fiabilité de l'approvisionnement, ce qui a gravement affecté les opérations de production normales des entreprises.

Le projet implique le remplacement de tous les appareillages de distribution haute tension par des unités principales intérieures en anneau (RMU) sous enveloppe métallique HXGN17-12. Ces unités géreront les lignes entrantes de 10 kV, l'interconnexion sectionnelle, le branchement de charge et l'alimentation des terminaux pour les sous-stations de type boîte. Cette configuration établit une structure de réseau de distribution fiable comportant plusieurs segments et interconnexions, répondant ainsi aux exigences du parc en matière d'expansion de capacité, d'isolation de maintenance et de transfert d'énergie non-stop.

Problèmes avant la rénovation

Risques importants pour la sécurité associés au vieillissement des appareillages de commutation : les armoires de type fixe plus anciennes ne disposaient pas d'un verrouillage complet à « cinq préventions », ce qui les rendait sujettes à des erreurs de fonctionnement ; la dégradation de l'isolation et l'accumulation de poussière ont entraîné des traînées et des contournements, provoquant des déclenchements pendant les orages.

Incapacité à fournir une alimentation électrique flexible en réseau en anneau : les équipements existants manquaient de capacités d'interconnexion et de sectionnement fiables ; des pannes ont nécessité l'arrêt total de la ligne, entraînant d'importantes pertes de production pour les entreprises du parc.

Difficulté d'expansion du circuit : la structure fixe des anciennes armoires empêchait l'ajout de nouveaux circuits de dérivation, ne parvenant pas à répondre aux demandes croissantes en énergie des nouvelles entreprises entrant dans le parc.

Maintenance et opérations lourdes : le manque de compartiments fonctionnels indépendants signifiait que la maintenance nécessitait des pannes de courant à grande échelle, ce qui entraînait des risques opérationnels élevés et une faible efficacité des réparations d'urgence.

Faible indice de protection : compte tenu de l'environnement complexe et des niveaux de poussière élevés entourant les bâtiments de l'usine, les armoires standard offraient une faible résistance à la poussière et à l'humidité, entraînant un taux de défaillance élevé des équipements.

Plan de configuration de l'équipement

Pour répondre aux caractéristiques de distribution du parc industriel, en particulier le besoin de succursales multiples, d'interconnexion de réseau en anneau et d'expansion fréquente de la capacité, le projet adopte des unités principales en anneau (RMU) sous enveloppe métallique de type boîte HXGN17-12 pour le système de distribution moyenne tension. Ces unités utilisent une conception d'interrupteur-sectionneur à vide, offrant des fonctions fiables de réseau en anneau, de sectionnement et de protection des bornes. Spécifications de l'équipement clé

Modèle : HXGN17-12 Unité principale intérieure à anneau sous boîtier métallique (RMU) moyenne tension

Tension nominale : 12 kV (convient aux réseaux de distribution 10 kV)

Courant nominal : 630 A

Élément de coupure : interrupteur à vide combiné à une protection par fusible limiteur de courant

Structure de l'armoire : à boîtier métallique ; compartiments de jeu de barres et de câbles indépendants ; canal de décompression intégré

Classe de protection : IP4X (résistant à la poussière et à l'humidité ; adapté aux environnements industriels complexes)

Caractéristiques de sécurité : verrouillages mécaniques/électriques complets « cinq préventions », indication de ligne sous tension, indication de défaut et verrouillages de mise à la terre

Modes de fonctionnement : prend en charge l'interconnexion de réseau en anneau, l'alimentation électrique sectionnée, la distribution de terminaux et la sauvegarde à double alimentation

Points forts de la construction et des applications

Forte capacité de réseau en anneau et alimentation flexible : permet une configuration flexible de réseaux multi-sections « en guirlande » (main dans la main) ; les défauts dans une seule section peuvent être isolés et l'alimentation électrique redirigée, minimisant considérablement l'ampleur des pannes de courant.

Performances stables d'extinction d'arc sous vide : utilise des commutateurs de charge sous vide offrant de fortes capacités d'extinction d'arc, une non-combustibilité et un fonctionnement sans entretien ; élimine les risques de fuite de gaz associés aux appareillages SF6, garantissant ainsi la sécurité environnementale.

Structure durable adaptée aux environnements industriels : armoire métallique entièrement fermée avec des indices de protection élevés ; résiste efficacement à la poussière d'usine et aux fluctuations de température et d'humidité, garantissant ainsi la stabilité de l'isolation à long terme.

Extension de capacité pratique : les armoires peuvent être jointes de manière flexible côte à côte ; les futures augmentations de charge dans le parc industriel peuvent être prises en charge par une expansion directe sans nécessiter une refonte complète du système.

Verrouillages de sécurité complets « cinq préventions » : éliminent complètement les accidents électriques critiques tels que la commutation sous charge, l'ouverture de portes sous tension ou la mise à la terre accidentelle, garantissant une sécurité élevée pendant le fonctionnement et la maintenance.

Performance opérationnelle

Fiabilité de l'alimentation électrique considérablement améliorée : permet l'isolation sectionnelle et le réacheminement des défauts ; la maintenance ou les pannes ne nécessitent plus un arrêt total de la ligne, garantissant ainsi une production continue aux entreprises du parc.

Fonctionnement stable et sans défaut : l'extinction d'arc sous vide combinée à une structure entièrement scellée empêche les fuites de fuite, les contournements et les défaillances liées à l'humidité, ce qui entraîne aucun déclenchement anormal tout au long de l'année.

Suppression précise et fiable des défauts : la protection combinée des fusibles et des interrupteurs de charge garantit une suppression rapide des défauts de court-circuit dans les transformateurs et les lignes de dérivation, protégeant ainsi les équipements en aval.

O&M sûr et pratique : comporte des fonctions complètes de « cinq préventions » et une disposition structurelle claire ; Les emplacements des défauts sont facilement identifiés, ce qui améliore considérablement l'efficacité de la maintenance et réduit considérablement les risques opérationnels. Répond aux besoins d'expansion de capacité à long terme : l'armoire présente une structure extensible qui s'adapte à l'attraction commerciale future et à la croissance de la charge au sein du parc industriel, avec une grande capacité réservée à la distribution d'énergie.

Résumé du cas

Le HXGN17-12 est une unité principale en anneau (RMU) de type vide conçue spécifiquement pour les parcs industriels, les clusters industriels, les salles de distribution électrique d'usine et les mises à niveau des réseaux de distribution urbains. Contrairement au XGN15-12 (qui utilise une isolation au gaz SF6), ce modèle utilise une extinction d'arc sous vide, élimine les risques de fuite de gaz et est respectueux de l'environnement et ne nécessite aucun entretien. Comparé à l'appareillage de commutation blindé de la série KYN28, il offre des coûts inférieurs, un encombrement réduit et une adaptabilité supérieure pour les configurations de réseau en anneau, ce qui en fait le choix optimal et rentable pour les systèmes de distribution de réseau en anneau haute fiabilité nécessitant plusieurs circuits et des capacités de sectionnement dans les zones industrielles.
