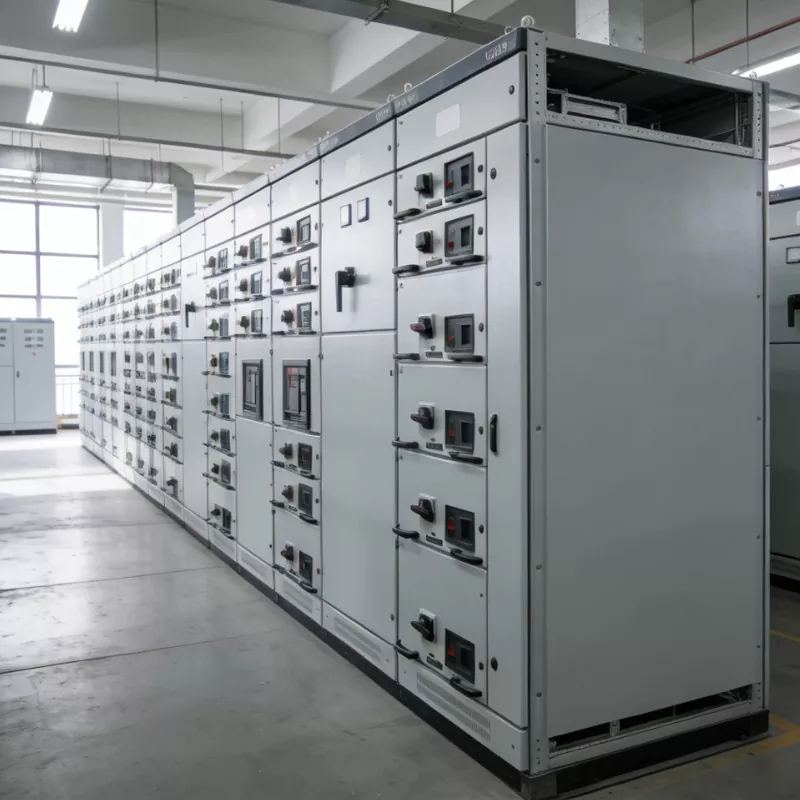

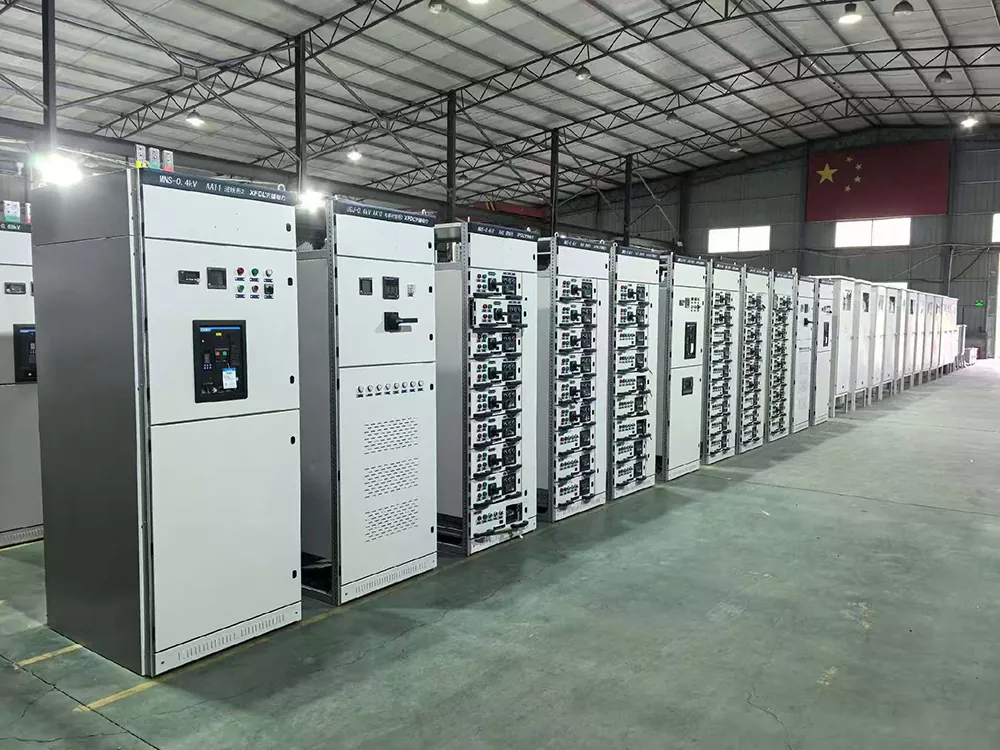

Armoire de distribution débrochable MNS

L'armoire de distribution débrochable MNS est un appareillage coulissant basse tension haut de gamme qui a été entièrement amélioré et développé sur la base d'excellentes armoires de commande basse tension domestiques. Il s'agit également de l'équipement de distribution complet basse tension le plus performant actuellement en Chine. Comparé aux armoires électriques coulissantes ordinaires, ce produit adopte des unités à tiroirs miniatures 1/4 modulaires, qui ont un volume plus petit que les tiroirs GCS et peuvent accueillir plus d'unités. Le niveau de protection atteint IP54. Son positionnement principal est de répondre aux exigences extrêmement élevées en matière de fiabilité et de sécurité de la distribution électrique dans des scénarios haut de gamme. Même dans des scénarios tels que les centrales nucléaires et les usines de semi-conducteurs où aucun défaut n'est autorisé, il peut également fonctionner parfaitement. Il s'agit d'un équipement nécessaire pour les scénarios de distribution d'énergie de haut niveau et convient à divers scénarios industriels et civils avec des exigences strictes en matière de sécurité et de stabilité de la distribution d'énergie.

Spécifications techniques

Quels sont les avantages du produit ?

Conception à micro-tiroirs, plus de circuits et plus d'économie d'espace : l'armoire de distribution débrochable MNS utilise des unités à micro-tiroirs modulaires 1/4. Une seule armoire peut accueillir jusqu'à 36 petits circuits indépendants, soit deux fois le nombre de circuits par rapport aux armoires GCS ordinaires. Sans agrandir la surface de la salle de distribution, il peut répondre aux exigences de distribution haut de gamme pour plusieurs circuits et de faibles charges, économisant ainsi considérablement de l'espace au sol et réduisant le coût du site.

Protection ultra-élevée IP54, adaptée aux environnements complexes : le niveau de protection atteint IP54, dépassant largement le niveau IP30 des armoires électriques coulissantes ordinaires. La structure entièrement scellée combinée à une conception d'étanchéité précise peut empêcher efficacement la poussière et l'humidité d'envahir. Même dans un environnement complexe très humide et très poussiéreux, il peut garantir le fonctionnement stable des composants internes et éviter les pannes d'équipement causées par des facteurs environnementaux.

Conception à double verrouillage, sécurité ultime et anti-mauvais fonctionnement : équipé d'un verrouillage mécanique + d'un verrouillage électrique double protection, il peut complètement empêcher les erreurs de fonctionnement telles que tirer le tiroir tout en transportant une charge ou toucher accidentellement des pièces sous tension. Cela garantit non seulement la sécurité personnelle des opérateurs, mais évite également les pannes de courant et les pannes d'équipement causées par des erreurs de fonctionnement. Il construit une ligne complète de défense de sécurité de distribution et est conforme aux normes de sécurité des scénarios haut de gamme.

Maintenance hors tension sans coupure de courant : chaque bloc-tiroirs est conçu indépendamment. Lorsqu'un certain circuit tombe en panne, seul le tiroir correspondant doit être retiré pour la maintenance et les autres circuits ne seront pas affectés. Il n'est pas nécessaire d'arrêter l'ensemble du système de distribution, s'adaptant parfaitement aux scénarios haut de gamme qui ne peuvent tolérer aucune coupure de courant pendant une seconde, garantissant une production et un fonctionnement continus et stables et réduisant les pertes dues aux temps d'arrêt.

Artisanat et détails avancés, fonctionnement stable avec un courant important : des barres omnibus en cuivre épais de grande taille intégrées, avec une capacité de courant élevée et une protection d'isolation adéquate, peuvent s'adapter aux opérations de courant important allant de 630 A à 6 300 A. L'augmentation de la température est faible et la stabilité est forte. Combiné avec des détails tels qu'une protection d'étanchéité complète et un double verrouillage, il garantit un fonctionnement stable à long terme de l'équipement sans entretien fréquent.

Quels sont les scénarios d’application ?

Avec sa fiabilité, sa sécurité et son adaptabilité extrêmement élevées, l'armoire de distribution débrochable MNS est largement utilisée dans divers scénarios haut de gamme qui ont des exigences strictes en matière de distribution d'énergie et ne peuvent tolérer aucune panne. Il est devenu l'équipement standard pour la distribution d'énergie de base dans diverses industries. Dans les scénarios de soutien à l'énergie nucléaire, il est adapté à la distribution d'énergie basse tension des centrales nucléaires, répondant aux exigences de très haute fiabilité et assurant le fonctionnement stable du système électronucléaire ; dans les scénarios de centres de données de haut niveau, il est adapté aux très grands centres de données IDC, permettant une maintenance ininterrompue sans coupure de courant et évitant les pertes majeures causées par les pannes de courant ; dans les scénarios hospitaliers, il est adapté à la distribution électrique de base des salles d'opération et des unités de soins intensifs des hôpitaux tertiaires, garantissant le fonctionnement continu des équipements médicaux et préservant la sécurité de la vie des patients ; dans les scénarios d'usines de semi-conducteurs, il est adapté à la distribution d'énergie des usines de semi-conducteurs et de puces, répondant aux exigences extrêmement élevées de fiabilité et de stabilité, évitant ainsi les interruptions de production causées par des défauts ; dans les scénarios de transport ferroviaire, il est adapté à la distribution d'énergie basse tension de base des métros et des chemins de fer à grande vitesse, permettant d'obtenir une panne de courant nulle et d'assurer un transport fluide.

Pourquoi nous choisir ?

Junray Electrical, en tant que fabricant, fournisseur et usine professionnel en Chine, a mené des recherches approfondies sur le développement et la production d'armoires de distribution débrochables MNS. Il suit strictement les normes de l'industrie et chaque appareil est soumis à des tests rigoureux, garantissant la qualité et permettant une acceptation fluide dans divers scénarios haut de gamme. Ce produit est une version améliorée basée sur des armoires électriques ordinaires, intégrant des avantages essentiels tels que des micro-tiroirs modulaires 1/4 et une protection IP54, résolvant efficacement les problèmes de distribution dans les scénarios haut de gamme. Il est plus adaptable et durable que les produits similaires. Nous fournissons des conseils complets de sélection avant-vente et des services de maintenance après-vente. Nous pouvons personnaliser le nombre de blocs-tiroirs en fonction des besoins du client, répondant ainsi aux exigences personnalisées de différents scénarios.

Aperçu du projet

Ce projet implique la mise à niveau du système de distribution d'énergie pour un atelier de production intelligent dédié aux nouvelles batteries d'énergie, une installation classée comme site de fabrication de précision haut de gamme avec des exigences de charge de « Classe I ». L'atelier abrite une vaste gamme d'équipements de haute précision, notamment des systèmes de soudage, de revêtement, d'enroulement, de formation et d'inspection robotisés, caractérisés par une densité de charge élevée, des cycles marche-arrêt fréquents et des interférences électromagnétiques (EMI) importantes. Par conséquent, l’installation exige une continuité exceptionnelle de l’alimentation électrique et une qualité d’énergie élevée.

Les armoires de type fixe GGD d'origine souffraient d'une capacité de circuit limitée, d'un encombrement important, d'un manque de protection d'isolation et d'une faible immunité aux interférences. Ces problèmes entraînaient fréquemment des pannes de court-circuit en cascade, des pannes de courant importantes pendant la maintenance et des arrêts d'équipements causés par les interférences électromagnétiques. La mise à niveau impliquait le remplacement du MCC (Motor Control Center), de l'alimentation électrique et des systèmes de distribution d'automatisation des processus de l'ensemble de l'installation par un appareillage de commutation modulaire basse tension débrochable MNS, permettant ainsi d'obtenir une distribution d'énergie haute densité, hautement sûre et intelligente.

Problèmes avant la mise à niveau

Faible utilisation de l'espace : les structures d'armoires traditionnelles étaient volumineuses et offraient une capacité de circuit limitée, ne laissant aucune place à l'expansion pour de nouveaux équipements d'atelier.

Risque élevé de propagation des défauts : l'absence d'isolation modulaire stricte signifiait qu'un court-circuit ou un arc dans un seul circuit pouvait facilement se propager, provoquant une panne de courant totale pour l'ensemble de la section.

Faible immunité aux interférences : les équipements de contrôle industriel de précision étaient sensibles aux harmoniques et aux interférences électromagnétiques, ce qui entraînait de fréquentes dérives de données et des arrêts ou alertes d'erreur du système robotique.

Maintenance inefficace : des défauts dans les armoires de type fixe nécessitaient l'arrêt de toute la ligne et l'ouverture de l'armoire pour réparation, ce qui affectait gravement le débit de la ligne de production.

Indice de protection inadéquat : étant donné les niveaux de poussière élevés et la disposition dense des équipements dans l'atelier, les armoires standard étaient sujettes à l'accumulation de poussière, aux cheminements/arcs électriques et à la surchauffe aux points de connexion.

Plan de configuration de l'équipement

Pour répondre aux exigences de charges haute densité, d'immunité CEM élevée et de maintenance rapide inhérentes à la fabrication de précision, la salle de distribution basse tension a été standardisée avec la nouvelle génération d'appareillage modulaire débrochable MNS. Ces unités servent de type d'armoire principale pour le contrôle des moteurs MCC d'atelier, l'alimentation électrique des équipements d'automatisation, la distribution UPS en aval et le contrôle centralisé de l'éclairage et des systèmes d'alimentation généraux. Spécifications de l'équipement de base

Type d'armoire : appareillage modulaire débrochable basse tension MNS (structure modulaire standard internationale)

Tension nominale : 400 V ; Tension d'isolation nominale : 690 V

Caractéristiques structurelles : unités modulaires, disposition haute densité et séparation stricte des zones fonctionnelles

Positions du tiroir : quatre positions : connecté, test, isolé et retiré, avec double verrouillage mécanique et électrique

Immunité aux interférences : CEM classe A (qualité industrielle) ; protège efficacement contre les harmoniques haute fréquence et les interférences des rayonnements électromagnétiques

Indice de protection : IP40 ; résistant à la poussière et aux corps étrangers ; adapté aux environnements d'atelier propres et précis

Avantages clés : augmente la densité des circuits de 30 % par rapport aux armoires standard de même taille ; prend en charge le remplacement à chaud pour un remplacement rapide de l'unité

Points forts de l'installation et des applications

Conception modulaire à ultra haute densité : utilise des unités modulaires standard pour maximiser le déploiement des circuits dans un espace limité de la salle de distribution d'énergie, résolvant parfaitement les défis liés à la densité élevée des équipements, aux nombreux circuits et aux contraintes spatiales.

Immunité EMI de qualité industrielle : la structure de blindage métallique combinée à une isolation indépendante de l'unité résiste efficacement aux interférences haute fréquence des robots et des entraînements à fréquence variable, garantissant ainsi un fonctionnement stable des équipements de précision.

Verrouillage à sécurité intégrée : les tiroirs ne peuvent pas être retirés sans ouvrir au préalable le circuit, et ne peuvent être fermés que s'ils sont complètement en place ; élimine complètement les accidents causés par des erreurs d'insertion/retrait en charge ou de fonctionnement.

Propagation du zéro défaut : chaque tiroir est doté d'un compartiment d'isolation indépendant, contenant les défauts d'un seul circuit à l'intérieur de l'unité et empêchant tout impact sur le jeu de barres ou tout autre équipement.

Extension de capacité très flexible : les modules standardisés permettent le remplacement direct des blocs-tiroirs lors de futures mises à niveau de processus ou ajouts d'équipements, éliminant ainsi le besoin de modifications d'armoire ou de travaux de construction importants.

Résultats opérationnels post-rénovations

Stabilité de puissance considérablement améliorée : la conception résistante à la CEM élimine les temps d'arrêt causés par les interférences électromagnétiques affectant les équipements de précision, ce qui entraîne une augmentation marquée de l'efficacité globale de la ligne de production.

Risque de panne contrôlable : l'isolation indépendante de l'unité limite les défauts de court-circuit et de surcharge au tiroir spécifique, évitant ainsi les pannes de courant à grande échelle.

Réparation d'urgence rapide : les tiroirs défectueux peuvent être directement remplacés ; le temps de réparation est réduit de quelques heures à moins de 5 minutes, ce qui réduit considérablement les pertes dues aux arrêts de production.

Utilisation optimisée de l'espace : la densité accrue des circuits dans le même encombrement de l'armoire élimine le besoin de salles de distribution d'énergie supplémentaires, ce qui permet d'économiser sur les coûts de génie civil. Aucune génération de chaleur pendant un fonctionnement à long terme : la conception modulaire enfichable garantit des performances de contact stables, éliminant les risques associés à des connexions desserrées ou à un échauffement induit par l'oxydation, et maintenant des températures de fonctionnement normales.

Résumé du cas

L'appareillage de commutation à tiroir MNS est une armoire basse tension haut de gamme caractérisée par sa modularité, sa haute densité, sa résistance aux interférences supérieure et son indice de sécurité élevé. Comparé aux modèles GCK et GGD, il est mieux adapté aux applications de haut niveau telles que la fabrication de précision, les nouvelles énergies, le transport ferroviaire, les centres de données et les installations industrielles haut de gamme. Grâce à sa structure modulaire compacte, sa résistance aux interférences CEM de qualité industrielle, son isolation et sa protection rigoureuses et sa facilité de maintenance rapide, il est devenu le choix préféré pour les systèmes de distribution d'énergie MCC dans les usines intelligentes modernes.

FAQ

Q : La maintenance sans mise hors tension peut-elle être réalisée ?

R : Oui, chaque bloc-tiroirs est conçu indépendamment. Lorsqu'un certain circuit tombe en panne, seul le tiroir correspondant doit être retiré pour la maintenance, tandis que les autres circuits continuent de fonctionner normalement. Il n’est pas nécessaire d’arrêter l’ensemble du système de distribution d’énergie, ce qui permet d’obtenir un temps de coupure de courant véritablement nul. Il convient aux scénarios dans lesquels l’alimentation ne peut pas être interrompue ne serait-ce qu’une seconde.

Q : Le nombre de blocs-tiroirs peut-il être personnalisé ?

R : Oui, les blocs-tiroirs de ce produit sont de taille 1/4 de module. L'armoire simple standard peut contenir un maximum de 36 unités. Le nombre d'unités peut être personnalisé en fonction des exigences de circuit du client, en répondant précisément aux besoins de distribution d'énergie de différents scénarios et en s'adaptant aux scénarios haut de gamme avec plusieurs circuits et petites charges.

Q : L'armoire de distribution débrochable MNS peut-elle être utilisée dans des scénarios de courant élevé ?

R : Oui, la plage de courant nominal est de 630 A à 6 300 A. Il est équipé de barres omnibus en cuivre épaissi de grande taille, qui ont une grande capacité de transport de courant, une faible élévation de température, une protection d'isolation complète et peuvent s'adapter de manière stable à divers scénarios de distribution d'énergie haut de gamme à courant élevé, assurant le fonctionnement stable à long terme de l'équipement.
