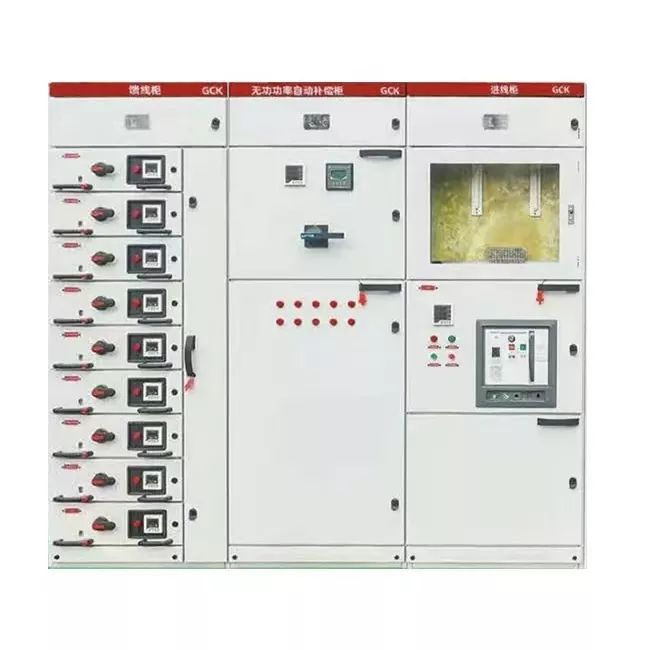

Armoire de distribution débrochable GCK

Êtes-vous toujours gêné par l'espace limité dans la salle de distribution ? Ou avez-vous subi une panne mineure de circuit qui a forcé l’arrêt de toute la chaîne de production pour maintenance, entraînant d’énormes pertes économiques ? Bien que les armoires fixes traditionnelles soient peu coûteuses, la maintenance nécessite une panne de courant complète ; Même si le système MNS haut de gamme présente d'excellentes performances, son coût élevé décourage souvent de nombreux projets.

L'armoire de distribution débrochable GCK de Junray Electrical est précisément conçue pour résoudre ce dilemme. Nous avons abandonné la conception traditionnelle des tiroirs de grande taille et adopté une unité optimisée à 1/2 module. Cette conception réduit non seulement considérablement la surface au sol de la salle de distribution, mais rend également possible la « maintenance hors tension », éliminant complètement l'anxiété liée aux temps d'arrêt des machines causés par la maintenance, et constitue le choix idéal pour les projets qui nécessitent à la fois des performances et un budget.

Points forts

La principale compétitivité de l'armoire de distribution débrochable GCK réside dans ses capacités de fonctionnement dynamique et d'utilisation de l'espace :

Densité de circuits ultra-élevée : utilisant des unités à tiroirs 1/2 modulaires, une seule armoire peut accueillir jusqu'à 18 circuits indépendants, soit deux fois la capacité des armoires GCS traditionnelles. Cela signifie qu'avec la même surface au sol, vous pouvez doubler la capacité de distribution d'énergie, améliorant ainsi considérablement l'utilisation de l'espace.

Atteindre une maintenance « zéro temps d'arrêt » : les blocs-tiroirs sont dotés de verrouillages mécaniques à trois positions clairs « fonctionnement, test, séparation ». Lorsqu'un circuit tombe en panne, les opérateurs peuvent facilement retirer le tiroir défectueux pour effectuer des opérations de maintenance, par exemple pour remplacer une batterie, tandis que les circuits adjacents continuent de fonctionner normalement, éliminant ainsi complètement les pannes de courant sur toute la ligne.

Rentabilité optimale : par rapport au système MNS coûteux, nos armoires GCK offrent la même expérience de fonctionnement pratique tout en réduisant considérablement les coûts d'approvisionnement, vous aidant ainsi à vous démarquer dans les projets d'infrastructure avec un meilleur rapport investissement-rendement.

Fabrication professionnelle

En tant que fabricant professionnel fondé en 2013, Junray Electrical dispose d'une installation de production moderne. Nous possédons non seulement des certifications internationales faisant autorité telles que ISO, CCC et CE, mais nous disposons également d'un ensemble complet de lignes de production avancées allant de la découpe laser au pliage précis.

Cette armoire de distribution débrochable GCK est strictement fabriquée conformément aux normes internationales. La structure de l'armoire est assemblée à l'aide de profilés modulaires à haute résistance, alliant rigidité et précision. L'intérieur est équipé de barres omnibus en cuivre épaissies à haute conductivité, avec une plage de courant nominal de 630 A à 4 000 A et un courant de tenue à court terme allant jusqu'à 80 kA, garantissant la stabilité même en cas de démarrage à forte charge ou d'impact de court-circuit. Associé à un niveau de protection IP40, il permet d'isoler efficacement la poussière et les corps étrangers. Que ce soit dans un atelier chargé de poussière ou dans une zone commerciale avec des déplacements fréquents de personnel, il peut garantir la pureté et la sécurité des composants internes.

Spécifications techniques :

Scénarios applicables :

Usines de taille moyenne : distribution d'énergie pour les lignes de production principales, avec un budget limité mais nécessitant une exploitation et une maintenance pratiques.

Complexes commerciaux : L’éclairage et la distribution électrique des centres commerciaux et des immeubles de bureaux ne doivent pas permettre de coupures de courant.

Hôpitaux/Infrastructure : Installations publiques et parcs industriels nécessitant une alimentation électrique continue.

Pourquoi choisir Junray Électrique ?

Choisir Junray Electrical, ce n'est pas simplement choisir un fournisseur, mais choisir un partenaire fiable. Nous disposons d’une équipe professionnelle capable de vous fournir des services personnalisés rapides et précis. Nous nous engageons à offrir une réponse rapide mondiale 24h/24 et 7j/7. Si vous recherchez une armoire de distribution débrochable GCK capable de résoudre les problèmes d'espace et de fonctionnement, n'hésitez plus. Contactez-nous immédiatement pour obtenir une consultation technique et des devis gratuits.

Étude de cas

Ce projet impliquait la mise à niveau du système de distribution d'énergie pour un atelier de fabrication de composants électroniques à grande échelle. L'installation exploite de nombreuses lignes de production à fréquence variable, des équipements d'usinage de précision, des systèmes de climatisation centraux et des circuits automatisés MCC (Motor Control Center), caractérisés par des cycles fréquents de démarrage et d'arrêt de l'équipement et des fluctuations de charge importantes. Les armoires de distribution GGD de type fixe d'origine souffraient de circuits désorganisés et d'un entretien difficile ; un défaut dans un seul circuit pourrait facilement affecter l’ensemble de la section du jeu de barres, compromettant gravement la continuité de la production.

Pour améliorer la sécurité de la distribution, l'efficacité de la maintenance et la stabilité de l'alimentation électrique, l'ensemble du système de distribution basse tension de l'usine a été remplacé par un appareillage basse tension débrochable GCK. Ces unités gèrent la distribution d'énergie en atelier, la distribution d'éclairage, les alimentations d'équipement à fréquence variable et le contrôle centralisé de compensation de puissance réactive.

Problèmes avant la mise à niveau

Risques de maintenance élevés et temps d'arrêt prolongés : des défauts dans des circuits uniques des anciennes armoires fixes ont nécessité la coupure de l'alimentation électrique de l'ensemble de la section pour les réparations ; Un câblage complexe à base de vis et des réparations d'urgence fastidieuses ont gravement affecté le rendement de la ligne de production.

Risque élevé de propagation des défauts : l'absence de compartiments indépendants signifiait que les courts-circuits ou les arcs électriques dans un circuit pouvaient facilement se propager aux circuits adjacents, provoquant des pannes de courant généralisées.

Difficulté d'extension de capacité : les circuits d'armoires fixes manquaient de flexibilité, ce qui rendait impossible l'ajout facile de capacité ou la modification de circuits pour de nouveaux équipements automatisés.

Surchauffe sévère aux points de contact : L'oxydation des bornes traditionnelles lors d'un fonctionnement à long terme a provoqué une surchauffe et des déclenchements fréquents des armoires de départ pendant les périodes de charge de pointe.

Faible efficacité d'exploitation et de maintenance : l'incapacité d'effectuer un remplacement à chaud ou d'utiliser des unités de tiroirs de rechange signifiait que le dépannage nécessitait des pannes de courant.

Plan de configuration de l'équipement

Sur la base des classifications de charge de l'atelier et des exigences du processus, un appareillage basse tension débrochable GCK a été installé dans toute la salle de distribution basse tension. La configuration comprend des armoires d'alimentation entrante, des armoires de liaison de bus, des armoires d'alimentation de moteur MCC (type amovible), des armoires de compensation de condensateur et des armoires d'éclairage, toutes dotées d'une structure de tiroirs modulaires et d'une conception de compartiments indépendants. Spécifications de l'équipement clé

Type d'armoire : appareillage de commutation débrochable basse tension GCK

Tension nominale : 380 V/400 V

Tension d'isolation nominale : 660 V

Caractéristiques structurelles : Structure métallique entièrement fermée avec compartiments fonctionnels indépendants (compartiments de jeu de barres, de câbles et de tiroirs séparés)

Fonctionnalité du tiroir : comporte quatre positions : service, test, déconnecté et retiré, permettant une maintenance sans interruption de courant et un remplacement rapide par des tiroirs de rechange.

Indice de protection : IP30

Scénarios d'application : applications MCC (Motor Control Center) d'atelier industriel, charges nécessitant des démarrages/arrêts fréquents et processus de production continu de haute fiabilité

Points saillants de la modernisation

Conception de tiroir modulaire : chaque circuit d'alimentation dispose d'un tiroir indépendant, garantissant une isolation mutuelle et une sécurité élevée.

Double verrouillage (électrique et mécanique) : empêche les erreurs de fonctionnement et l'insertion/retrait en charge, éliminant ainsi les accidents dus à une erreur humaine.

Conception sectionnelle à double jeu de barres avec armoire de liaison de bus : permet une alimentation électrique sectionnée, un équilibrage de charge et une isolation des défauts.

Grands circuits de tiroirs de rechange : s'adapte aux futurs besoins d'extension d'équipement et de modification de processus.

Performance opérationnelle après rénovation

Efficacité de gestion des défauts considérablement améliorée : les défauts d'un seul circuit peuvent être résolus en les échangeant directement dans un tiroir de rechange ; le temps de réparation d’urgence est réduit de 1 à 2 heures à moins de 5 minutes, minimisant ainsi considérablement les pertes dues aux temps d’arrêt de la chaîne de production.

Sécurité améliorée : la structure du compartiment indépendant empêche complètement la propagation des défauts et la migration de l'arc, éliminant ainsi les accidents de court-circuit transversal.

Élévation normale de la température de l'équipement : contact stable au niveau des contacts primaires enfichables ; pas de surchauffe due à l'oxydation ; fonctionnement stable pendant les périodes de charge de pointe.

Continuité d'alimentation améliorée : l'alimentation électrique sectionnelle avec capacité de liaison de bus garantit que la maintenance sur une section ne perturbe pas la production à l'échelle de l'atelier. Coûts d'exploitation et de maintenance réduits : les coûts de maintenance sur un cycle de vie de 10 ans sont environ 20 % inférieurs à ceux des armoires de type fixe, éliminant ainsi le besoin de serrages fréquents des fixations ou de pannes de courant à grande échelle pour la maintenance.

Résumé du cas

Les armoires amovibles GCK sont parfaitement adaptées aux scénarios impliquant une production industrielle continue, des cycles de démarrage/arrêt fréquents des équipements et des exigences élevées en matière de fiabilité de l'alimentation électrique et d'efficacité de la maintenance. Par rapport aux armoires fixes GGD traditionnelles, elles offrent des avantages tels qu'un verrouillage de sécurité, une ségrégation indépendante, un remplacement rapide des unités, une expansion flexible et de robustes capacités d'isolation des défauts, ce qui en fait le choix préféré pour les MCC d'usine et les mises à niveau de distribution d'énergie industrielle basse tension.
