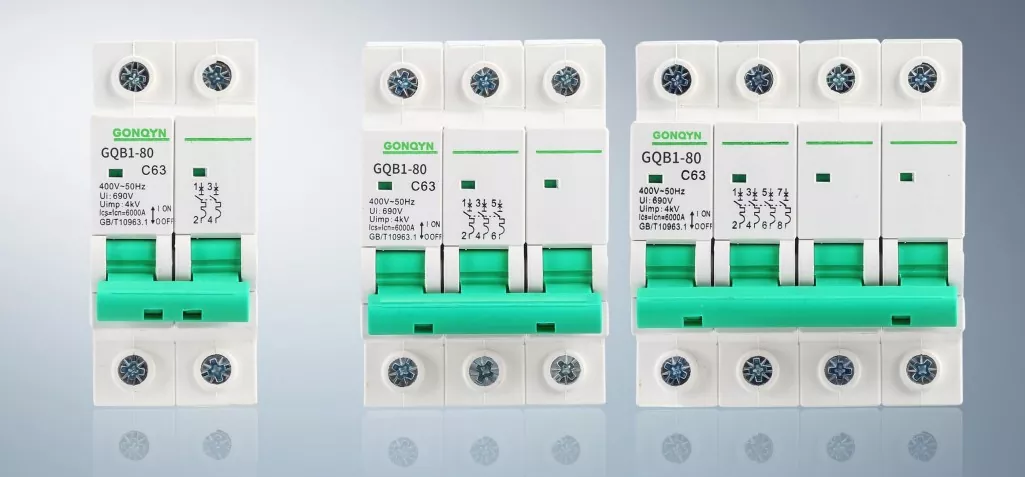

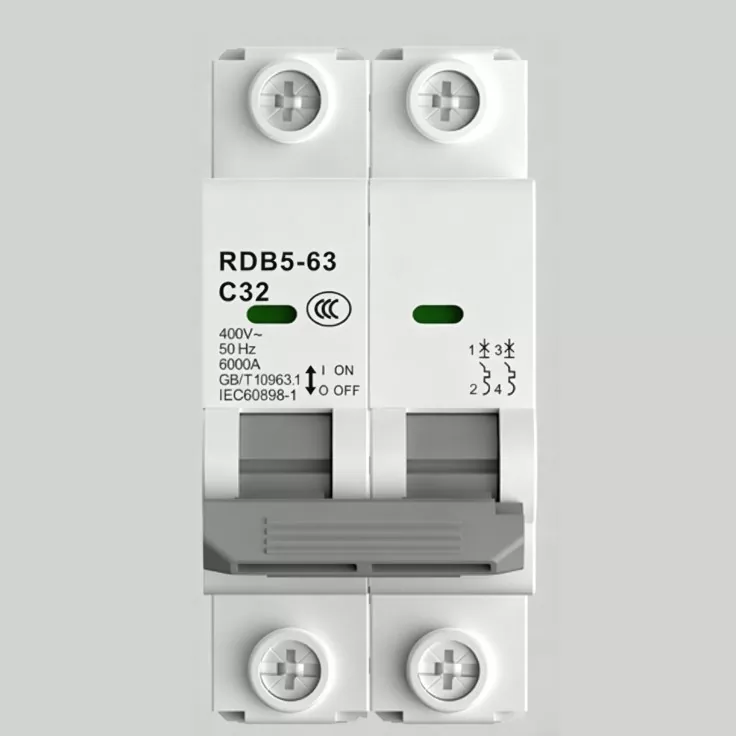

Disjoncteur miniature

Utilisez-vous toujours l’ancien interrupteur à couteau ? Lorsqu'un circuit court-circuite ou est surchargé, il ne peut pas se déconnecter automatiquement et ne peut que regarder, impuissant, les fils chauffer, l'isolation fondre et même provoquer un incendie. Aux extrémités des maisons, des bureaux ou des usines, cet état « non protégé » constitue un énorme danger pour la sécurité.

Le disjoncteur miniature de Junray Electrical a été spécialement conçu pour résoudre ce problème. Il remplace l'interrupteur à couteau traditionnel et agit comme la « sentinelle intelligente » du circuit. Une fois qu'il détecte un courant anormal (tel qu'une surcharge ou un court-circuit), il se déclenche automatiquement dans un délai extrêmement court, coupant l'alimentation électrique. Cela protège non seulement les équipements électriques coûteux, mais évite également les brûlures de circuit et les accidents de choc électrique, créant ainsi une ligne de défense solide pour votre sécurité et celle de votre famille.

Protection précise et design ultra-compact

La principale compétitivité du disjoncteur miniature réside dans ses caractéristiques de déclenchement précises et sa conception modulaire :

Mécanisme de protection double : composants de déclenchement thermique et de déclenchement magnétique intégrés. Le déclenchement thermique est chargé de gérer les surcharges à long terme afin d'éviter la surchauffe de la ligne ; le déclenchement magnétique est chargé de traiter les courts-circuits instantanés et de couper rapidement le défaut. La combinaison des deux garantit une sécurité totale de la ligne.

Ultra-compact et peu encombrant : Conçu spécifiquement pour la distribution d'énergie des terminaux, il est de très petite taille. Il peut être facilement installé dans des boîtes de distribution PZ30 standard, occupant très peu d'espace, vous permettant d'organiser plus de circuits dans la boîte de distribution limitée et de résoudre parfaitement le problème de l'espace encombré.

Très rentable : par rapport aux disjoncteurs à coque en plastique coûteux, le prix du petit disjoncteur est très avantageux. Pour la protection des lignes de terminaux, il offre les performances idéales, vous permettant d'obtenir une protection de sécurité de qualité industrielle sans dépenser de grosses sommes d'argent, réduisant ainsi considérablement les coûts du projet.

Assurance qualité de Junray Electrical

En tant que fabricant professionnel possédant une expertise technique approfondie, Junray Electrical adhère strictement aux normes nationales relatives aux petits disjoncteurs dans sa production. Notre usine est équipée de lignes d'assemblage automatisées avancées et de laboratoires d'essais, garantissant que chaque produit peut résister à des tests rigoureux.

Ce disjoncteur miniature est doté d'un mécanisme de fonctionnement fiable, avec des sensations d'ouverture et de fermeture distinctes. Son taux d’échec est extrêmement faible. Chaque disjoncteur est soumis à des tests stricts de débogage à la mise sous tension, d'ouverture et de fermeture ainsi que des tests de caractéristiques de protection avant de quitter l'usine, garantissant sa stabilité et sa fiabilité même sous un pouvoir de coupure de 6 kA à 10 kA. Qu'il s'agisse d'un fonctionnement fréquent ou de pannes soudaines, il peut les gérer sereinement et vous offrir une assurance de sécurité durable.

Spécifications techniques

Scénarios applicables

Distribution électrique domestique : Protection des circuits d’éclairage et de prise pour éviter la surchauffe des appareils électroménagers.

Bureau / Collectivité : Circuits pour climatiseurs et équipements de bureau pour assurer l'approvisionnement quotidien en électricité.

Terminaux d'usine : Protection des petits équipements et circuits de contrôle pour stabiliser la production.

Étude de cas sur la rénovation

I. Aperçu du projet

Ce projet concerne l'amélioration de la sécurité électrique et la rénovation d'unités résidentielles et de commerces de plain-pied au sein d'un complexe d'habitations plus ancien. Le champ d'application couvre les systèmes de distribution d'énergie des terminaux, y compris la distribution d'entrée de service résidentielle, l'éclairage des couloirs communs, les circuits de prises de magasin, les circuits d'alimentation de climatisation et les circuits d'éclairage de secours. Les commutateurs de bornes existants reposaient en grande partie sur des interrupteurs à couteau obsolètes et des disjoncteurs miniatures (MCB) génériques de qualité inférieure. Les problèmes comprenaient une sélection aléatoire de modèles, des courbes de déclenchement inadaptées, un défaut de déclenchement en cas de surcharge ou de court-circuit, des déclenchements intempestifs fréquents et des risques d'incendie provoqués par un câblage défectueux. Les modifications non autorisées du câblage et les charges excessives étaient courantes ; pendant les périodes de pointe d'utilisation estivale, des incidents tels qu'une surchauffe des fils, un affaiblissement de l'isolation et des incendies de prises se sont produits fréquemment, posant de graves risques de choc électrique et d'incendies électriques et ne respectant pas les normes de sécurité électrique pour les bâtiments civils.

Pour standardiser la protection des bornes de distribution, éliminer les risques d'incendie électrique et garantir la sécurité des utilisateurs, toutes les unités existantes ont été remplacées par des disjoncteurs miniatures (MCB) conformes et de qualité standard. Une sélection précise basée sur des types de circuits spécifiques (éclairage, prises et alimentation) a été mise en œuvre pour garantir une protection précise contre les surcharges et les courts-circuits, standardisant ainsi entièrement le système de sécurité de la distribution d'énergie des terminaux.

II. Problèmes avant la rénovation

Défaillance des interrupteurs génériques et refus fréquents de déclenchement : des disjoncteurs de qualité inférieure et obsolètes ne répondaient pas aux normes de performance de déclenchement magnétique et thermique ; ils ne se sont pas déclenchés lors de courts-circuits ou de surcharges graves, conduisant directement à des câbles brûlés et à des incendies.

Sélection aléatoire et absence de séparation des circuits : l'éclairage, les prises et les climatiseurs partageaient le même interrupteur sans protection séparée ; un défaut dans un seul circuit a provoqué une panne de courant totale pour l'ensemble de l'unité, rendant le dépannage difficile.

Courbes de déclenchement incompatibles et déclenchements intempestifs fréquents : des courbes standard de « type B » ont été utilisées pour les charges de puissance ; Les courants de démarrage des moteurs provoquaient de fréquents déclenchements intempestifs, perturbant la consommation électrique normale.

Vieillissement des interrupteurs, surchauffe et mauvais contact : les contacts oxydés et les connexions desserrées dans les anciens interrupteurs provoquaient une élévation excessive de la température lors d'un fonctionnement prolongé à pleine charge, entraînant une carbonisation du boîtier du boîtier de distribution et de fortes odeurs.

Manque de protection graduée et faibles niveaux de sécurité : l'absence de protection précise des bornes MCB signifiait que les défauts affectaient directement les commutateurs en amont, provoquant facilement des « déclenchements sympathiques » (déclenchement des disjoncteurs en amont) et des pannes de courant à grande échelle.

III. Plan de configuration de l'équipement

Conformément aux normes de distribution d'énergie des terminaux et aux caractéristiques de charge spécifiques de l'éclairage, des prises de courant et des équipements électriques, ce projet utilise des disjoncteurs miniatures (MCB) standardisés. Celles-ci sont précisément adaptées aux courbes de déclenchement de type B et C pour obtenir une protection raffinée et échelonnée au niveau des terminaux.

Spécifications de l'équipement de base

Type d'appareil : Disjoncteur miniature (MCB) – Standard pour les applications résidentielles et commerciales

Tension nominale : CA 220 V/380 V ; compatible avec tous les circuits terminaux basse tension

Courants nominaux : options configurées avec précision (10A, 16A, 20A, 25A, 32A, 63A)

Courbes de déclenchement : Type B (éclairage/charges résistives) ; Type C (prises, climatiseurs et charges de puissance inductives)

Mécanisme de protection : structure à double protection comprenant un déclenchement thermique pour la surcharge et un déclenchement électromagnétique pour la protection contre les courts-circuits

Caractéristiques structurelles : taille compacte, montage modulaire sur rail DIN, performances de rupture sensibles et boîtier ignifuge

Configuration du circuit : circuits séparés pour l'éclairage, les prises générales, les climatiseurs et les équipements haute puissance

Positionnement par niveau : protection des bornes de l'étage final pour éviter l'épuisement du câblage et de l'équipement de fin de ligne, ainsi que les incendies électriques

IV. Points forts de la construction et des applications

Protection précise des circuits et isolation des défauts : une protection indépendante des circuits pour l'éclairage, les prises et les équipements électriques garantit qu'un défaut dans un circuit déclenche uniquement ce disjoncteur spécifique sans affecter l'alimentation électrique du reste des locaux, facilitant ainsi le dépannage et la maintenance.

Les courbes adaptées à la charge empêchent les déclenchements intempestifs et les échecs de déclenchement : les disjoncteurs de type B pour l'éclairage offrent une résistance élevée aux interférences, tandis que les disjoncteurs de type C pour les charges de puissance résistent aux surtensions de démarrage ; cela résout efficacement les problèmes courants tels que les déclenchements intempestifs fréquents ou l'échec du déclenchement en cas de panne.

Mécanisme à double déclenchement pour une protection sensible et fiable : le déclenchement thermique offre une protection retardée contre les surcharges légères, tandis que le déclenchement électromagnétique offre une protection instantanée contre les courts-circuits soudains, gérant efficacement divers scénarios de panne.

Ignifuge et antidéflagrant pour une sécurité élevée : un boîtier ignifuge de haute qualité et des grilles d'extinction d'arc internes empêchent les flammes ou les explosions lors de défauts de court-circuit, éliminant ainsi le risque d'incendie dans le boîtier de distribution.

Installation modulaire pour une exploitation et une maintenance faciles : la conception standard du rail DIN garantit une disposition soignée et un étiquetage clair, rendant la maintenance future, l'extension du système et le remplacement des composants extrêmement pratiques. V. Résultats opérationnels après la modernisation

Élimination complète des risques d'incendie électrique : un déclenchement précis en réponse aux surcharges et aux courts-circuits évite la surchauffe, l'épuisement de l'isolation et les incendies de prises.

Stabilité de puissance considérablement améliorée : l'adaptation de charge optimisée garantit l'absence de déclenchement intempestif, de surchauffe du commutateur ou d'arc causé par des connexions desserrées.

Isolation précise des défauts : les défauts dans un seul circuit déclenchent la déconnexion de l'alimentation uniquement pour ce circuit, garantissant ainsi une alimentation électrique ininterrompue aux autres et améliorant considérablement l'expérience utilisateur.

Distribution d'énergie aux bornes standardisée : une protection hiérarchique claire (en amont/en aval) empêche le déclenchement non sélectif ou l'échec de déclenchement, entièrement conforme aux normes de protection graduée basse tension.

Acceptation réussie de la sécurité électrique : une segmentation rationnelle des circuits, une sélection d'équipements appropriés et des mécanismes de protection sensibles ont assuré la réussite de la mise à niveau du système électrique de l'ancien complexe résidentiel.

VI. Résumé du cas

Les disjoncteurs miniatures (MCB) sont les dispositifs de protection les plus critiques, les plus largement utilisés et les plus fondamentaux à l'extrémité des systèmes de distribution d'énergie basse tension. Ils sont spécialement conçus pour protéger l'éclairage, les prises et les petits circuits électriques dans les environnements résidentiels, commerciaux et industriels. Distinction comparative : MCB (protection du terminal) → MCCB (protection de dérivation) → ACB (protection de la ligne d'arrivée principale). Grâce à leur taille compacte, leur réponse sensible et leur contrôle de circuit granulaire, les MCB constituent la dernière ligne de défense pour prévenir les incendies électriques au niveau des terminaux et assurer la sécurité des personnes ; ils constituent un composant standard essentiel dans tous les projets de distribution d'énergie civile et industrielle.

Pourquoi choisir Junray Électrique ?

Choisir Junray Electrical, ce n'est pas simplement choisir un fournisseur ; c'est choisir un partenaire de sécurité fiable. Nous disposons d'une équipe professionnelle de 50 personnes, dont 5 ingénieurs de devis à temps plein, qui peuvent vous fournir des services personnalisés rapides et précis.

Nous nous engageons à offrir une réponse rapide mondiale 7×24 heures. Si vous recherchez un disjoncteur miniature capable de protéger les lignes de bornes et de respecter les normes de sécurité, n'hésitez plus. Contactez-nous immédiatement pour obtenir des consultations techniques et des devis gratuits, et laissez Junray Electrical construire pour vous un système de distribution d'énergie sûr, stable et efficace.

FAQ

Question : Quelles sont les différences entre les disjoncteurs miniatures et les disjoncteurs à boîtier en plastique ?

Réponse : Les principales différences résident dans la taille et les scénarios d’application. Le disjoncteur miniature est de plus petite taille et convient à une installation sur les rails du boîtier de distribution. Il est principalement utilisé pour protéger les lignes terminales (telles que l’éclairage domestique et les prises) et son prix est moins cher. Tandis que le disjoncteur à boîtier en plastique est plus grand et est principalement utilisé pour protéger les lignes principales. Pour la protection des bornes, l’utilisation d’un disjoncteur miniature constitue le choix le plus économique et le plus raisonnable.

Question : Ce disjoncteur peut-il être personnalisé ?

Réponse : Oui, c’est possible. Nous pouvons personnaliser le courant nominal (6A - 63A), le pouvoir de coupure (6kA - 10kA) et le numéro de pôle (1P - 4P) en fonction de vos besoins spécifiques, pour répondre parfaitement à vos besoins de protection de lignes terminales.

Question : L'installation de ce disjoncteur est-elle compliquée ?

Réponse : Nous adoptons une conception d’installation sur rail standardisée. Insérez-le simplement dans le rail standard du boîtier de distribution et connectez les lignes entrantes et sortantes. Aucun outil complexe n'est nécessaire, ce qui réduit considérablement le temps de construction.
