Appareillage de commutation sous enveloppe métallique KYN28-24 AC

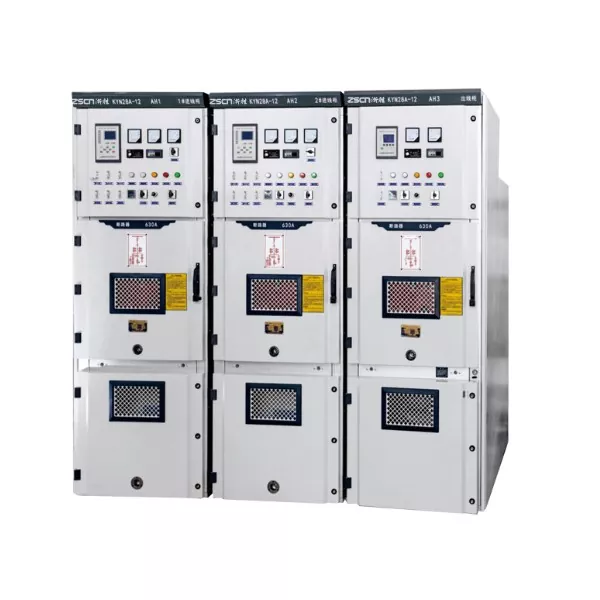

L'appareillage sous enveloppe métallique AC KYN28-24 est un appareillage sous enveloppe métallique débrochable blindé spécialement développé par Junray Electrical pour le réseau électrique 20 kV. Il surmonte les limitations des armoires traditionnelles de 12 kV à montage moyen qui ne peuvent pas être adaptées au système de tension de 20 kV. Avec une tension nominale de 24 kV comme paramètre principal, il constitue une solution de distribution d'énergie intérieure triphasée AC 50 Hz professionnelle et fiable. L'équipement adopte une structure de chariot à bras montée de taille moyenne et le corps de l'armoire est traité avec précision à partir de plaques d'acier au zinc aluminisé. La structure globale est divisée en quatre compartiments indépendants : chambre de jeu de barres, chambre de disjoncteur, chambre de câbles et chambre d'instruments. Chaque zone est physiquement isolée, garantissant la stabilité du fonctionnement haute tension du point de vue structurel. En tant qu'équipement de distribution d'énergie dédié au réseau électrique 20 kV, sa conception et sa fabrication sont entièrement conformes aux normes strictes des scénarios de distribution d'énergie haute tension. De la configuration de l'isolation aux performances de protection en passant par les verrouillages de sécurité, tous sont personnalisés en fonction des exigences du système 20 kV, ce qui en fait l'équipement de distribution d'énergie standard pour les sous-stations 20 kV et les grands projets industriels.

Spécifications techniques

Quels sont les avantages du produit ?

Compatibilité exclusive avec une tension de 24 kV

L'équipement a une tension nominale de 24 kV CA, qui peut gérer de manière stable la demande de transmission haute tension d'un réseau électrique de 20 kV. Par rapport à l'armoire centrale conventionnelle de 12 kV, le niveau de tension a été doublé, résolvant complètement le problème principal que les équipements ordinaires ne peuvent pas s'adapter au réseau électrique de 20 kV et répondant aux exigences de distribution et de contrôle de l'énergie dans les scénarios à haute tension. Combinées aux composants d'isolation dédiés de 24 kV et aux barres omnibus en cuivre épaissies, les performances d'isolation et la capacité de transport de courant sont améliorées simultanément, garantissant le fonctionnement sûr à long terme du circuit haute tension.

Conception haute protection IP5X

L'armoire de l'appareillage sous boîtier métallique KYN28-24 AC a un niveau de protection IP5X, supérieur à la norme IP4X couramment adoptée par les armoires centrales 12 kV. Il peut bloquer complètement l'intrusion de poussière et résister à l'érosion de l'humidité environnementale. La structure de l'armoire entièrement scellée, combinée à des composants d'étanchéité dédiés, peut toujours protéger les composants internes haute tension des interférences externes dans les environnements industriels très humides et poussiéreux, les sous-stations extérieures, etc., en maintenant des performances d'isolation et de conductivité stables et en prolongeant la durée de vie de l'équipement.

Haute capacité de tolérance aux courts-circuits

Le courant de tenue de courte durée nominal couvre trois niveaux : 31,5 kA, 40 kA et 50 kA. Il peut résister à l'impact de courant de court-circuit le plus élevé de 50 kA, dépassant de loin les normes de tolérance des équipements ordinaires de 12 kV. Lorsqu'un réseau électrique présente un défaut de court-circuit, il peut rapidement supporter un courant important instantané, évitant ainsi la déformation de l'armoire, la rupture de l'isolation et d'autres problèmes, garantissant l'intégrité de l'équipement en cas de panne du réseau électrique et fournissant un support fiable pour la protection du système électrique.

Garanties de fonctionnement à double sécurité

Il est équipé de doubles verrouillages mécaniques et électriques pour réaliser cinq fonctions préventives : empêcher la traction du chariot avec charge, empêcher le déclenchement et la fermeture incorrects du disjoncteur, empêcher la fermeture de l'interrupteur de mise à la terre avec alimentation, empêcher l'entrée dans les compartiments sous tension avec alimentation et empêcher la fermeture du disjoncteur lorsque l'interrupteur de mise à la terre est fermé. Cela élimine le risque de mauvais fonctionnement à partir de la racine et garantit la sécurité du personnel de maintenance. Le chariot à bras monté au milieu peut être retiré indépendamment et la maintenance d'un circuit unique ne nécessite pas l'arrêt de l'ensemble du système, ce qui permet une maintenance non-stop et convient aux scénarios avec des exigences extrêmement élevées en matière de continuité électrique.

Quels sont les scénarios d’utilisation ?

Distribution d'énergie de sous-station 20kV

En tant que lignes principales entrantes et sortantes et équipement de comptage d'une sous-station de réseau électrique de 20 kV, il entreprend les tâches de réception, de distribution et de contrôle de l'énergie électrique à haute tension, répondant ainsi aux exigences stables de distribution d'énergie du côté haute tension de la sous-station.

Alimentation électrique pour grands parcs industriels

Convient au système de distribution d'énergie principal de 20 kV des grands parcs industriels, fournissant une alimentation haute tension à plusieurs usines et ateliers au sein du parc, garantissant une alimentation électrique continue et un contrôle sûr pour la production industrielle.

Distribution d'énergie pour les très grands centres de données

L'appareillage de commutation sous boîtier métallique KYN28-24 AC peut être appliqué à la distribution d'énergie haute tension 20 kV des très grands centres de données IDC, répondant aux exigences d'alimentation électrique ininterrompue des centres de données et fournissant une alimentation haute tension fiable pour les charges principales telles que les clusters de serveurs et les systèmes de refroidissement.

Soutien aux grands projets d’infrastructures

Au service des projets de distribution d'énergie 20 kV pour les grands projets d'infrastructure tels que les aéroports, les pôles ferroviaires à grande vitesse et les grands sites, il convient aux demandes d'énergie haute tension pendant les phases de construction et d'exploitation des projets, garantissant le fonctionnement stable du système électrique.

Usines industrielles à haute tension

Fournir des solutions de distribution d'énergie de niveau 20 kV aux usines ayant des exigences haute tension telles que la fabrication d'acier, de produits chimiques et d'électronique, répondant aux exigences d'alimentation électrique et de protection des grands équipements de production et des moteurs haute tension.

Pourquoi nous choisir ?

Junray Electrical est une usine professionnelle et un fournisseur d’appareillage de commutation sous enveloppe métallique KYN28-24 AC en Chine. Nous sommes profondément engagés dans la recherche et la fabrication d'équipements de distribution d'énergie haute tension depuis de nombreuses années et possédons un système complet de recherche, de production et d'inspection de qualité des produits. Le produit KYN28-24 respecte les normes internationales et nationales telles que IEC298 et GB3906 tout au long de son processus de conception et de production. Les composants de base sont sélectionnés parmi des marques de haute qualité du secteur. Chaque appareil est soumis à des tests stricts tels que la tension de tenue, l'isolation et le verrouillage avant de quitter l'usine pour garantir la conformité des performances. Nous disposons d'une équipe technique professionnelle qui peut fournir des solutions personnalisées basées sur les besoins réels du réseau électrique 20 kV du client. Dans le même temps, nous proposons un service complet couvrant l'installation et la mise en service, la formation à l'exploitation et à la maintenance, ainsi que la réparation après-vente.

FAQ

1. Le KYN28-24 peut-il remplacer directement l'appareillage de commutation 12 kV monté au milieu ?

La tension nominale du KYN28-24 est de 24 kV, spécialement conçue pour un réseau électrique de 20 kV. Ses paramètres d'isolation et la structure de son armoire sont tous adaptés aux niveaux de haute tension. L'appareillage de commutation 12 kV à montage moyen s'applique uniquement aux réseaux électriques de 12 kV ou moins. Les niveaux de tension ne correspondent pas et ne peuvent pas être utilisés de manière interchangeable.

2. À quelles conditions environnementales spécifiques l'appareillage de commutation sous enveloppe métallique CA KYN28-24 avec niveau de protection IP5X peut-il résister ?

La protection IP5X peut empêcher complètement la poussière de pénétrer et résister également aux jets d'eau à basse pression venant de toutes les directions. Il convient aux ateliers industriels très humides et poussiéreux, aux sous-stations extérieures, aux salles de distribution souterraines, etc., et aucune installation de protection supplémentaire n'est requise.

3. Quels sont les avantages de la structure de charrette à bras de type intermédiaire pour la maintenance ?

La charrette à bras peut être retirée indépendamment. En cas de panne d'un seul circuit, seul le chariot correspondant doit être retiré pour maintenance, tandis que les autres circuits continuent de fonctionner. Cela permet une maintenance sans coupure de courant, réduisant considérablement les temps d'arrêt et convient aux scénarios tels que les hôpitaux, les centres de données et le transport ferroviaire où les coupures de courant ne sont pas autorisées.

4. Quelle est la plage de courant nominal que ce produit peut prendre en charge ?

Le courant nominal de l'équipement couvre 630A à 4000A. Vous pouvez choisir la spécification de courant correspondante en fonction des exigences de charge du client, répondant aux différentes demandes de courant allant de la petite distribution d'énergie aux grands projets industriels.
