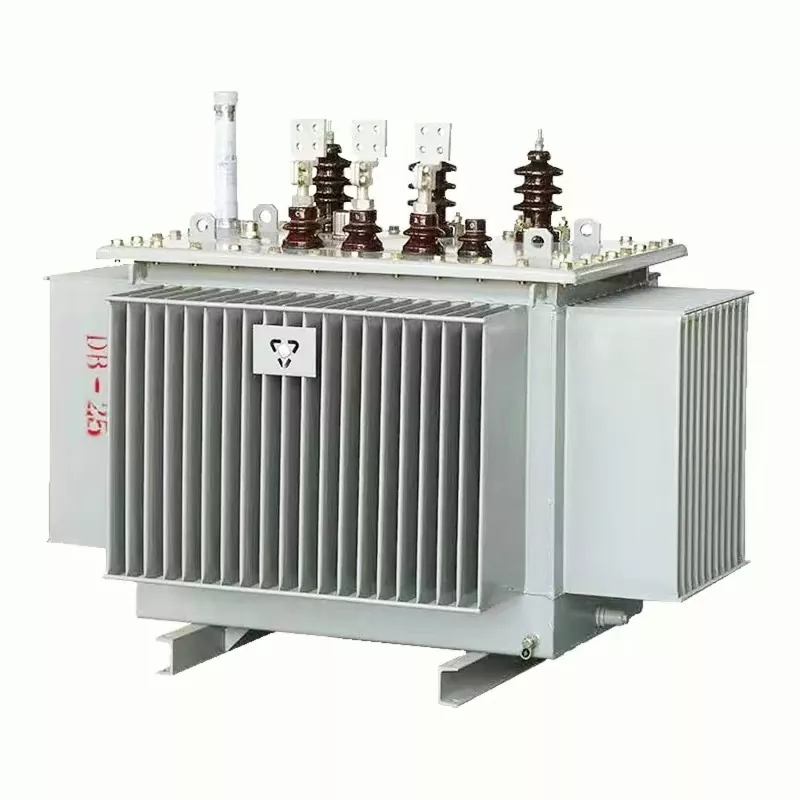

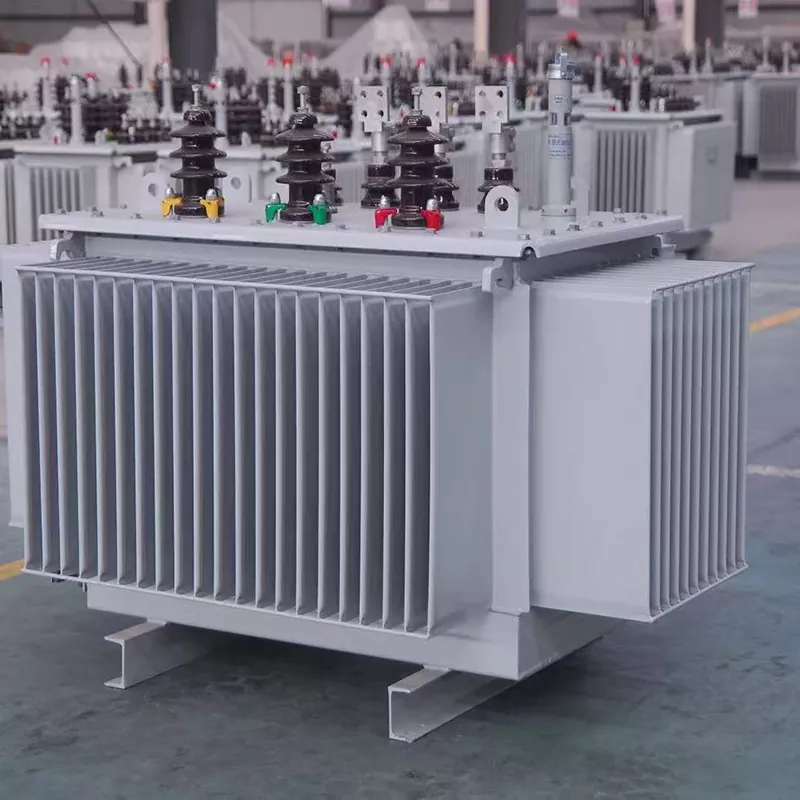

Transformateur de distribution immergé dans l'huile

Transformateur de distribution immergé dans l'huile électrique Junray — capacité nominale de 100 kVA à 10 000 kVA, haute tension 10 kV ou 35 kV, basse tension 0,4 kV. Comprend un réservoir d'huile scellé ondulé (étanche, sans entretien), un noyau en acier au silicium de haute qualité (perte inférieure de 15 % par rapport aux anciens modèles), un changement de prise hors charge ou en charge et des enroulements personnalisables en cuivre ou en aluminium. Conçu pour une installation extérieure dans les grandes usines, les sous-stations extérieures, les centrales photovoltaïques à grande échelle et les grands projets d'infrastructure. La capacité, la tension, la tension d'impédance, la méthode de changement de prise et le matériau d'enroulement peuvent tous être personnalisés pour répondre aux exigences spécifiques du projet.

Capacité ultra élevée

Bénéficiant d'une plage de capacité de charge exceptionnellement large, allant de 100 kVA à 10 000 kVA, ce transformateur est parfaitement adapté pour répondre à des demandes de charge massives, telles que celles rencontrées dans les principaux systèmes de distribution d'énergie des usines à grande échelle et des principales sous-stations. Il répond de manière transparente aux exigences de haute capacité auxquelles les transformateurs de type sec ne sont pas en mesure de répondre.

Rentabilité élevée

Offrant un coût inférieur à celui des transformateurs de type sec, cette solution permet de réaliser d'importantes économies sur les coûts d'équipement pour les projets de distribution d'énergie à grande échelle. Il n'est pas nécessaire d'engager des dépenses élevées pour l'achat d'unités de type sec ; les transformateurs immergés dans l’huile suffisent, réduisant ainsi considérablement les coûts globaux du projet.

Aptitude à l'extérieur

Doté d'une robuste résistance aux intempéries, l'unité peut être installée directement à l'extérieur sans crainte d'exposition au soleil ou à la pluie. Sa conception de réservoir ondulé intègre une structure scellée qui empêche les fuites d'huile et protège contre la contamination, rendant le transformateur de distribution immergé dans l'huile parfaitement adapté pour résister aux environnements extérieurs difficiles et éliminant le besoin de construire une salle de distribution intérieure dédiée.

Faible perte et efficacité énergétique

Utilisant un noyau en acier au silicium de haute qualité, le transformateur présente une perte de puissance extrêmement faible. Au cours d'un fonctionnement à long terme, cela se traduit par des économies substantielles sur les factures d'électricité, offrant ainsi d'importants avantages en matière d'économie d'énergie, en particulier une réduction de 15 % des pertes de puissance par rapport aux transformateurs immergés dans l'huile de l'ancienne génération.

Mature et fiable

Caractérisé par un faible taux de défaillance, le transformateur de distribution immergé dans l’huile bénéficie d’une technologie très mature et de performances opérationnelles stables. En tant que solution éprouvée utilisée dans le secteur de la distribution d'énergie depuis des décennies, elle offre une maintenance pratique et convient parfaitement aux applications de distribution d'énergie extérieure à grande échelle.

Spécifications techniques

Normes et conformité : ce produit est fabriqué dans le strict respect des normes nationales applicables pour les transformateurs de distribution immergés dans l'huile. Toutes les procédures de contrôle qualité et les méthodes de test en usine suivent les exigences standard pour cette catégorie de produits. Des rapports de tests détaillés et des documents de conformité sont disponibles sur demande.

Détails de l'artisanat de précision

1. Réservoir d'huile à joint ondulé : présente une conception de réservoir à joint ondulé qui empêche les fuites d'huile, ne nécessite aucun entretien et élimine le besoin d'un conservateur d'huile externe.

2. Système de refroidissement par huile isolante : utilise le refroidissement par huile isolante pour offrir de puissantes capacités de dissipation thermique, ce qui le rend adapté à la gestion de charges de grande capacité.

3. Changeur de prises hors circuit : équipé d'un changeur de prises hors circuit qui permet d'ajuster le rapport du transformateur en fonction des fluctuations de tension du réseau, garantissant ainsi la compatibilité avec différents niveaux de tension.

4. Noyau de fer à faible perte : construit avec un noyau en acier au silicium de haute qualité qui minimise les pertes d'énergie, favorisant ainsi l'efficacité énergétique et les économies d'électricité.

5. Structure de protection extérieure : comprend une enceinte de protection spécialisée conçue pour une utilisation en extérieur, offrant une résistance robuste contre la contamination et l'humidité pour résister aux environnements externes difficiles.

Scénarios applicables

Usines à grande échelle : distribution d'énergie extérieure et charges de grande capacité pour les grandes installations industrielles.

Sous-stations extérieures : sous-stations extérieures et installations de distribution d'énergie de grande capacité.

Systèmes PV à grande échelle : Transformateurs extérieurs pour centrales photovoltaïques à grande échelle.

Infrastructures majeures : Distribution d’énergie extérieure pour les grands projets d’infrastructures.

Options de personnalisation

Nous prenons en charge une personnalisation flexible de ce transformateur de distribution immergé dans l'huile afin de répondre aux exigences spécifiques du projet :

Capacité nominale : réglable dans la plage de 100 kVA à 10 000 kVA

Tension nominale : Haute tension 10 kV ou 35 kV ; Basse tension 0,4 kV

Tension d'impédance : personnalisable entre 4 % et 8 %

Méthode de régulation de tension : changement de prise hors charge ou changement de prise en charge

Matériau d'enroulement : Cuivre ou aluminium

Pour discuter des exigences spécifiques de votre projet, veuillez contacter notre équipe commerciale avec votre profil de charge, vos conditions d'installation et votre délai de livraison préféré.

Assurance qualité et conformité

Junray Electrical opère dans le cadre d'un cadre complet de gestion de la qualité soutenu par plusieurs certifications internationales et nationales. Pour notre série de transformateurs de distribution immergés dans l'huile, nous mettons l'accent non seulement sur un contrôle qualité de routine, mais également sur des tests rigoureux et spécifiques au transformateur pour garantir une fiabilité à long terme dans les applications exigeantes de distribution d'énergie extérieure.

Nos certifications de base :

ISO 9001 – Système de gestion de la qualité certifié couvrant l'ensemble du processus de production, de l'inspection des matières premières aux tests du produit fini, garantissant la traçabilité et la cohérence dans toutes les unités de transformation.

CE – Les produits sont conformes aux exigences essentielles de l’UE en matière de sécurité, de santé et de protection de l’environnement, facilitant ainsi le dédouanement et l’accès au marché pour les projets européens.

CCC – China Compulsory Certification, obligatoire pour les équipements électriques vendus et installés sur le marché intérieur chinois.

CQC – Certification de qualité chinoise, vérifiant que nos transformateurs répondent aux normes nationales de performance et de sécurité pour les équipements de distribution d'énergie.

CNAS – Notre laboratoire d'essais interne est accrédité CNAS, ce qui valide notre capacité à effectuer des tests de transformateurs conformes aux normes, notamment des tests de perte à vide, de perte de charge, de tension d'impédance et de tension de tenue à l'aide d'équipements calibrés.

Protocoles de test et de qualité spécifiques au transformateur :

En plus des inspections de routine en usine, chaque transformateur de distribution immergé dans l'huile est soumis aux tests spécialisés suivants conformément aux normes nationales et internationales applicables :

Mesure des pertes à vide et des pertes de charge – pour vérifier les performances d'efficacité énergétique et confirmer la réduction des pertes de 15 % par rapport aux modèles d'ancienne génération.

Test d'impédance de court-circuit – pour garantir que la tension d'impédance se situe dans la plage garantie de 4 % à 8 %.

Test de tension de tenue à fréquence industrielle – pour valider l'intégrité de l'isolation et la rigidité diélectrique des systèmes 10 kV/35 kV.

Test d'impulsion de foudre (sur demande) – pour vérifier la capacité de tenue aux surtensions pour les installations extérieures.

Test d'étanchéité – pour confirmer l'intégrité du réservoir d'huile ondulé et garantir l'absence de fuite d'huile sous pression.

Test de qualité de l’huile – pour garantir que l’huile isolante répond aux spécifications de rigidité diélectrique et de teneur en humidité.

Test du rapport de transformation et vérification du groupe vectoriel – pour confirmer le rapport de transformateur et la relation de phase corrects.

Test de décharge partielle (sur demande) – pour les applications nécessitant des niveaux de décharge partielle ultra-faibles.

FAQ

1.Question : Quelles sont les différences entre les transformateurs de distribution immergés dans l’huile et les transformateurs de type sec ?

Réponse : La capacité des transformateurs immergés dans l’huile peut atteindre 100 kva à 10 000 kva, ce qui peut répondre aux besoins de charges extrêmement importantes. Cependant, la capacité des transformateurs secs est limitée. Dans le même temps, les transformateurs immergés dans l'huile sont moins chers que les transformateurs de type sec et peuvent être placés directement à l'extérieur sans avoir besoin d'une salle de distribution intérieure, ce qui les rend plus adaptés aux grands scénarios de distribution extérieure de grande capacité.

2. Question : Ce produit peut-il être utilisé directement à l’extérieur ?

Réponse : Nous avons adopté une conception de réservoir d’huile scellé et ondulé, qui offre de fortes performances d’étanchéité. Il peut prévenir efficacement les fuites d’huile et la pollution. Combiné à la structure de protection spécifique à l'extérieur, il peut empêcher l'humidité, résister au soleil, à la pluie et à d'autres éléments. Aucune installation de protection supplémentaire n’est requise. Il s'adapte parfaitement à l'environnement extérieur difficile et ne nécessite pas de construire séparément une salle de distribution d'énergie intérieure.

3. Question : La capacité et la tension du transformateur immergé dans l’huile peuvent-elles être personnalisées ?

Réponse : Le transformateur de distribution immergé dans l'huile a une capacité nominale allant de 100 KVA à 10 000 KVA et une tension nominale couvrant la haute tension de 10 kV/35 kV et la basse tension de 0,4 kV. Dans le même temps, la tension d'impédance, la méthode de régulation de tension et le matériau d'enroulement peuvent tous être personnalisés. Selon les exigences de distribution d'énergie extérieure de différents scénarios tels que les grandes usines et les sous-stations extérieures, nous pouvons adapter des équipements spécifiques pour répondre précisément aux besoins de distribution d'énergie extérieure de grande capacité.

4. Question : Où réside spécifiquement l'avantage de faible perte de ce produit ?

Réponse : Nous utilisons des noyaux en tôle d'acier au silicium de haute qualité, qui ont un taux de perte 15 % inférieur à celui des anciens transformateurs immergés dans l'huile. L'effet d'économie d'énergie est remarquable. En fonctionnement à long terme, il peut réduire considérablement les pertes d’énergie électrique. La quantité spécifique d’électricité économisée dépend de la capacité réelle et de la durée de fonctionnement. Plus la capacité est grande et plus la durée de fonctionnement est longue, plus l'électricité est économisée, ce qui peut aider les grands projets de distribution d'énergie à réduire les coûts d'exploitation et de maintenance à long terme.

Services d'assistance technique

En tant que fabricant professionnel, nous fournissons des conseils techniques pour aider les clients étrangers dans la sélection des produits, la préparation de l'installation et les opérations de routine appropriées. Notre équipe propose une assistance à distance lors de l’installation et de la mise en service. Des pièces de rechange sont disponibles pour une expédition rapide. Pour toute demande technique, notre équipe répond généralement dans les 24 heures.

Aperçu du projet de rénovation

Profil du projet

Ce projet implique la construction d'un nouveau système de distribution d'énergie externe pour une petite et moyenne entreprise manufacturière au sein d'un parc industriel. Les charges principales de l'installation sont constituées d'équipements inductifs industriels standard, tels que des machines à estamper, des tours, des compresseurs d'air, des ventilateurs et des pompes, caractérisés par des cycles démarrage-arrêt fréquents, des charges concentrées pendant la journée et un fonctionnement à faible charge la nuit. Le transformateur de distribution est situé sur une plate-forme extérieure dédiée, offrant suffisamment d'espace, une excellente ventilation et l'absence des restrictions de sécurité incendie associées aux espaces intérieurs clos.

Compte tenu de l'installation extérieure, des exigences de rentabilité, de la nécessité d'une dissipation thermique efficace et des fluctuations de charge importantes, le projet utilise un transformateur de puissance immergé dans l'huile hermétiquement fermé S13-M plutôt qu'une unité de type sec. Ce transformateur unique sert de source d'alimentation principale pour l'ensemble de l'installation (couvrant la puissance motrice, l'éclairage et les équipements de production), garantissant ainsi une alimentation électrique stable et à long terme pour les opérations.

Défis du projet et justification de la sélection

Adéquation de l'espace extérieur aux transformateurs immergés dans l'huile : La plate-forme extérieure du transformateur offre suffisamment d'espace et une bonne ventilation, conforme aux normes d'installation sans les contraintes strictes de sécurité incendie applicables aux installations intérieures.

Contrôle des coûts : à capacité égale, les transformateurs immergés dans l'huile sont nettement moins chers que les transformateurs de type sec, ce qui réduit considérablement l'investissement en infrastructure de l'entreprise.

Exigences élevées de dissipation thermique : avec des équipements industriels concentrés, de lourdes charges diurnes et des augmentations rapides de température, le système de circulation d'huile à refroidissement automatique des transformateurs immergés dans l'huile surpasse les unités de type sec, ce qui les rend idéaux pour un fonctionnement continu à forte charge.

Résistance robuste aux surcharges et aux surtensions : les machines d'atelier créent des surtensions importantes lors du démarrage et de l'arrêt ; Les transformateurs immergés dans l'huile offrent une résilience supérieure aux courts-circuits et aux surcharges, ce qui les rend bien adaptés aux charges industrielles fluctuantes.

Maintenance simple et avancée : les transformateurs immergés dans l'huile présentent une structure simple, facilitant le diagnostic et la réparation des pannes et permettant l'utilisation de pièces de rechange standard, ce qui est idéal pour les capacités de maintenance de routine de l'installation. Configuration de l'équipement

Sur la base de la charge totale calculée, un transformateur immergé dans l'huile S13-M-800kVA 10kV/0,4kV, hermétiquement fermé et économe en énergie, est installé sur la plate-forme extérieure. Il présente une conception de réservoir ondulé hermétiquement fermé sans conservateur d'huile, ce qui le rend adapté à une utilisation en extérieur par tous les temps.

Spécifications de l'équipement clé

Modèle : Transformateur de puissance immergé dans l'huile entièrement scellé S13-M-800kVA

Tension nominale : 10 ± 2 × 2,5 % / 0,4 kV

Méthode de refroidissement : auto-refroidissement immergé dans l'huile (ONAN)

Matériau de base : tôles d'acier au silicium à haute perméabilité ; structure à faibles pertes et économe en énergie

Caractéristiques structurelles : Réservoir d’huile ondulé entièrement scellé ; sans entretien ; résistant à l'oxydation et à l'humidité; performance d'isolation stable

Configuration de protection : fusible haute tension, parafoudre, interrupteur principal basse tension, protection de mise à la terre

Méthode d'installation : installation aérienne extérieure sur une plate-forme en acier ; comprend une protection contre la foudre, une mise à la terre et une clôture de sécurité

Points forts de la construction et des applications

Perte ultra faible et efficacité énergétique élevée : comporte la structure d'économie d'énergie S13 ; les pertes à vide et en charge sont nettement inférieures à celles des anciens modèles S11 et S9, ce qui entraîne des économies substantielles sur les coûts d'électricité à long terme.

Excellente adaptabilité à l'extérieur : la structure entièrement scellée isole l'unité de l'air, de la pluie et de la poussière ; résistant à la condensation et à l'oxydation; adapté à un fonctionnement en extérieur, aussi bien par des températures estivales élevées que par des températures hivernales basses.

Dissipation thermique supérieure : une dissipation thermique uniforme via la circulation de l'huile du transformateur garantit une augmentation stable de la température sous de lourdes charges, évitant ainsi les problèmes de limitation de charge à haute température courants dans les transformateurs de type sec.

Résistance élevée aux chocs et aux courts-circuits : fonctionnement stable sous les charges de choc provoquées par le démarrage et l'arrêt fréquents des moteurs industriels ; résistant à la surchauffe et au déclenchement.

Avantage évident en termes de rapport coût-performance : faible coût d'équipement, installation simple et aucun besoin d'installations complexes d'extinction d'incendie, ce qui réduit considérablement le coût de l'infrastructure de distribution électrique de l'usine.

Performance opérationnelle

Qualité d'alimentation stable et conforme : l'écart de tension après la mise en service et l'équilibre triphasé répondent pleinement aux normes d'alimentation industrielles, garantissant le bon fonctionnement des équipements d'atelier.

Aucune anomalie sous charge de pointe : la température de l'huile du transformateur et son élévation de température restent normales pendant la production de jour à pleine charge ; aucune surcharge ou échauffement anormal ne se produit.

Réduction significative de l'énergie et des pertes : la conception du noyau à faibles pertes réduit considérablement les pertes du transformateur, réduisant ainsi efficacement les frais mensuels d'électricité de base de l'entreprise et les coûts liés aux pertes.

Fonctionnement extérieur sans défaut : la structure entièrement scellée élimine les risques d’infiltration d’eau, d’humidité et de corrosion, garantissant un fonctionnement stable par tous les temps tout au long de l’année. O&M pratiques et peu coûteux : l'équipement présente une conception mature et un faible taux de défaillance ; l'entretien de routine ne nécessite que des inspections visuelles et des contrôles des niveaux d'huile et de la mise à la terre, ce qui entraîne une charge opérationnelle minimale.

Résumé du cas

Les transformateurs immergés dans l'huile (série S13-M) sont le choix privilégié pour les projets de distribution d'énergie dans les installations industrielles, les zones de distribution rurales, les sous-stations de réseau externes et les installations en site ouvert. Par rapport aux transformateurs de type sec, ils offrent des avantages tels qu'une dissipation thermique supérieure, une résistance élevée aux surcharges et aux chocs, des coûts réduits, une excellente efficacité énergétique et une facilité de maintenance. Ils sont particulièrement bien adaptés aux installations extérieures et aux applications industrielles caractérisées par des fluctuations de charge importantes ou des charges lourdes, représentant la solution de transformateur la plus aboutie et la plus rentable pour les projets de distribution de réseau externe.
