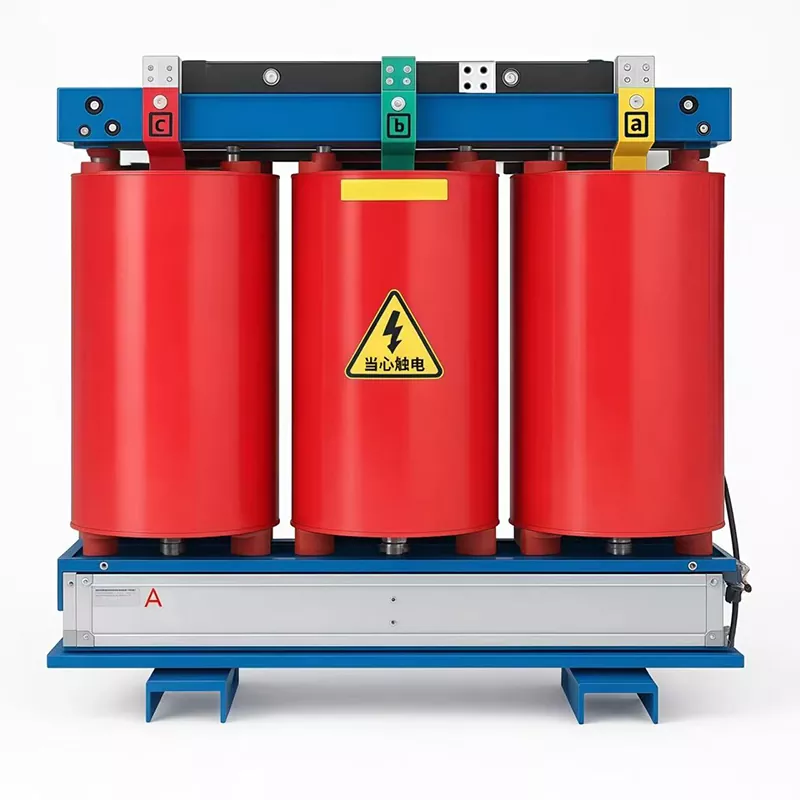

Transformateur de type sec

Le transformateur électrique de type sec Junray est un transformateur de puissance en résine moulée sans huile spécialement conçu pour les applications de distribution intérieure où la sécurité incendie, un fonctionnement sans entretien et un faible bruit sont des exigences essentielles. La capacité nominale varie de 100 kVA à 3 150 kVA, avec une haute tension de 10 kV et une basse tension de 0,4 kV. Doté d'enroulements encapsulés dans de la résine époxy, d'une isolation de classe F et d'un système de contrôle de température intelligent, il offre une résistance au feu, une protection contre l'humidité et une capacité de tenue aux courts-circuits exceptionnelles. Avec des pertes d'environ 10 % inférieures à celles des transformateurs immergés dans l'huile standard, il permet de réaliser d'importantes économies d'énergie sur un fonctionnement à long terme. Convient aux centres commerciaux, hôpitaux, immeubles de bureaux, centres de données et salles de distribution souterraines où l'espace est limité et les réglementations en matière de sécurité incendie sont strictes.

Quels sont les avantages de notre transformateur de type sec ?

Sécurité incendie : Conçue pour une utilisation en intérieur, cette unité ne contient aucune huile isolante et offre une résistance au feu exceptionnelle. Il peut être installé directement dans les salles de distribution d’énergie intérieures, éliminant ainsi le besoin de construire une salle de transformateurs séparée et dédiée au feu. Cela le rend parfaitement adapté aux environnements intérieurs soumis à des exigences strictes en matière de sécurité incendie, tels que les centres commerciaux, les immeubles de bureaux et les hôpitaux, où le risque de fuite d'huile et d'incendie ultérieur est une préoccupation majeure.

Sans entretien : contrairement aux transformateurs immergés dans l’huile qui nécessitent des vidanges d’huile périodiques et des inspections de qualité, cette unité ne nécessite aucun entretien. Cela réduit considérablement les coûts de maintenance à long terme, ce qui en fait un choix idéal pour les endroits où l'accès à la maintenance de routine est difficile ou peu pratique.

Faible perte : fonctionnement économe en énergie : utilisant un noyau en acier au silicium de haute qualité, ce transformateur présente une très faible perte de puissance, environ 10 % inférieure à celle des transformateurs immergés dans l'huile standard. À long terme, cela se traduit par des économies d’électricité substantielles et démontre d’importants avantages en matière d’efficacité énergétique.

Haute fiabilité : faible taux de défaillance : doté d'enroulements encapsulés dans de la résine époxy, l'unité offre des propriétés d'isolation supérieures ainsi qu'une excellente résistance à l'humidité et aux contaminants. Cela garantit un fonctionnement très stable et un taux de défaillance exceptionnellement faible, environ 30 % inférieur à celui des transformateurs immergés dans l'huile, ce qui en fait la solution parfaite pour les applications intérieures.

Paramètre du produit

Détails de l'artisanat de précision

1. Enroulements moulés en résine époxy : Les enroulements sont encapsulés dans de la résine époxy, offrant une isolation supérieure, une résistance à l'humidité et aux contaminants et une sécurité incendie améliorée.

2. Système de refroidissement par air : comporte un mécanisme de refroidissement par air qui élimine le besoin d’huile isolante, ne nécessite aucun entretien et garantit la sécurité incendie.

3. Système intelligent de contrôle de la température : un système intelligent qui surveille automatiquement les températures des enroulements ; Le transformateur de type sec déclenche une alarme en cas de surchauffe, garantissant ainsi la sécurité de fonctionnement.

4. Installation standardisée : Conçu pour une installation standardisée, permettant un placement direct dans les salles de distribution d’énergie intérieures pour un maximum de commodité.

Application du produit

Distribution électrique des centres commerciaux : La distribution électrique intérieure des centres commerciaux nécessite des normes strictes de sécurité incendie.

Distribution d'énergie dans les hôpitaux : La distribution d'énergie à l'intérieur des hôpitaux nécessite des normes strictes en matière de sécurité incendie.

Distribution électrique des immeubles de bureaux : La distribution électrique intérieure des immeubles de bureaux nécessite des normes strictes de sécurité incendie.

Distribution électrique en usine : La distribution électrique intérieure pour les usines ne nécessite aucun entretien.

Aperçu du projet de rénovation

Profil du projet

Ce projet implique la construction d'une nouvelle salle de distribution d'énergie souterraine pour un complexe urbain à grande échelle comprenant un centre commercial, des tours de bureaux de grande hauteur, un parking souterrain, un cinéma et des restaurants de soutien. Classée zone à forte fréquentation avec exigences de charge électrique « Niveau 1 », la salle de distribution est située au sous-sol du bâtiment. Le projet initial d'utiliser des transformateurs immergés dans l'huile traditionnels présentait des problèmes tels que des fuites potentielles d'huile, des risques d'incendie, une grande empreinte au sol, un fonctionnement et une maintenance complexes et un bruit excessif, ne respectant pas les réglementations en matière de sécurité incendie et d'environnement pour les structures souterraines. Au lieu de cela, le projet utilise des transformateurs de type sec moulés en résine époxy SCB13 comme unités de distribution primaires. Ces transformateurs alimentent les opérations quotidiennes, y compris l'alimentation générale, l'éclairage, la climatisation centrale et les systèmes de sécurité incendie, dans l'ensemble du complexe commercial, garantissant ainsi un fonctionnement sûr et ininterrompu 24 heures sur 24.

Défis préalables à l’installation et justification de la sélection

Les espaces clos souterrains sont soumis à des exigences extrêmement strictes en matière de sécurité incendie ; les transformateurs immergés dans l'huile présentent des risques d'incendies d'hydrocarbures et de pollution liée aux fuites, ne répondant pas aux normes d'acceptation de la défense aérienne civile et de la sécurité incendie.

Les zones à haute densité exigent un faible bruit et une conformité environnementale ; les transformateurs immergés dans l’huile génèrent des bruits et des odeurs importants, ce qui conduit facilement à des plaintes.

Les charges de climatisation en été sont concentrées et volatiles, créant des risques élevés d’augmentation de la température ; le système nécessite une capacité de surcharge robuste et une surveillance précise de la température.

L'espace souterrain est limité, ce qui nécessite des transformateurs compacts qui permettent un montage direct au sol à l'intérieur et ne nécessitent aucune inspection ou maintenance de routine sur site.

Une fiabilité globale élevée de l’alimentation électrique est requise ; les pannes prolongées pour maintenance sont inacceptables et le système doit comporter des protections de sécurité et une résistance aux courts-circuits.

Configuration de l'équipement

Modèle : Transformateur de type sec en résine moulée SCB13-1600kVA 10kV/0,4kV

Quantité : 4 unités ; exploité séparément avec capacité de sauvegarde mutuelle

Structure : Isolation en résine époxy entièrement coulée ; équipé d'une surveillance de la température, d'un refroidissement par ventilateur axial et d'un boîtier de protection IP30

Paramètres clés : tension nominale 10 ± 2 × 2,5 %/0,4 kV ; tension d'impédance 6 % ; Isolation de classe F ; surveillance intégrée de la température, alarme de surchauffe et protection contre les déclenchements en cas de surchauffe

Lieu d'installation : salle de distribution souterraine dédiée (niveau B1) ; montage direct au sol en intérieur ; aucun puits d'huile résistant au feu n'est requis

Caractéristiques auxiliaires : contrôleur de température intelligent, système de refroidissement par ventilateur et mesures de réduction des vibrations et du bruit pour minimiser le bruit de fonctionnement

Points forts de l'application

Anti-incendie et antidéflagrant, adapté aux environnements souterrains : la conception sans huile avec une isolation en résine époxy ignifuge élimine les risques d'incendie et de fuite ; est conforme aux réglementations en matière de sécurité incendie et est idéal pour un fonctionnement à long terme dans des espaces souterrains fermés.

Faible bruit et faible perte : série SCB13. La structure centrale à haut rendement et économe en énergie avec réduction du bruit intégrée garantit une réduction significative du bruit de fonctionnement, sans perturber les opérations du centre commercial ou les environnements de bureau.

Sans entretien et facile à utiliser : élimine le besoin de filtration, de remplacement ou d'échantillonnage périodique de l'huile ; ne nécessite que des inspections visuelles et de température de routine, ce qui réduit considérablement les coûts d'exploitation et de maintenance.

Résistance élevée aux courts-circuits et fonctionnement stable : comporte une structure moulée intégrée à haute résistance mécanique capable de résister aux chocs de court-circuit du système ; le contrôle intelligent de la température surveille les températures des enroulements en temps réel pour éviter les pannes de surchauffe.

Encombrement compact et disposition flexible : ne nécessite aucun puits de pétrole ni système complexe d'extinction d'incendie, économisant ainsi de l'espace de génie civil dans les salles de distribution souterraines.

Performance opérationnelle

Aucune fuite d’huile, aucun incendie ou défaut d’isolation ne s’est produit tout au long de l’année ; a passé avec succès les inspections de sécurité incendie et de réception de la distribution électrique, garantissant ainsi un fonctionnement sûr et conforme de la salle de distribution souterraine.

Le contrôle du bruit répond aux normes ; l'environnement du centre commercial n'est pas perturbé par le bruit des transformateurs et aucune plainte n'a été déposée par les résidents.

Fonctionnement stable pendant les charges de pointe de climatisation en été ; le système de contrôle de la température dissipe efficacement la chaleur sans déclenchement de surchauffe, et la qualité de la tension reste stable, garantissant le fonctionnement fiable de la climatisation centrale, des ascenseurs et des équipements de sécurité incendie.

Les pertes globales ont été considérablement réduites par rapport aux transformateurs plus anciens, ce qui a permis des économies d'énergie substantielles lors d'un fonctionnement à long terme.

Dépannage et maintenance pratiques : la température et l'état des enroulements peuvent être rapidement vérifiés, et les cycles de maintenance sont courts, garantissant une alimentation électrique ininterrompue pour les opérations du complexe.

Résumé du cas

Les transformateurs de type sec coulé en résine époxy sont le choix préféré pour la distribution d'énergie intérieure dans les zones à fort trafic telles que les structures souterraines, les complexes commerciaux, les hôpitaux, les écoles, les centres de données et les immeubles résidentiels de grande hauteur. Avec des caractéristiques telles que la sécurité incendie sans huile, un faible bruit, une efficacité énergétique, une empreinte compacte et une fiabilité élevée, ils résolvent efficacement les risques de sécurité incendie et les défis d'exploitation et d'entretien associés à la distribution d'énergie intérieure, tout en répondant aux exigences du code de construction écologique urbaine et du code de sécurité incendie.

Choisissez Junray Électrique

Junray Electrical adhère strictement aux normes nationales dans la production de ses transformateurs de type sec. Chaque unité est soumise à des tests rigoureux de tenue en tension, de perte et de contrôle de la température pour garantir un fonctionnement stable et sûr. Nous proposons des options de personnalisation pour la capacité et la tension, ce qui nous permet d'adapter un transformateur de type sec dédié spécifiquement à vos besoins de distribution d'énergie intérieure, garantissant ainsi une adaptation parfaite à vos besoins.

Junray Electrical est un fabricant certifié doté d'un système d'assurance qualité complet. Nos principales certifications comprennent :

ISO 9001 – Certification internationale du système de gestion de la qualité, garantissant une qualité constante des produits et une amélioration continue.

CE – Conformité aux normes européennes de santé, de sécurité et de protection de l’environnement, permettant à nos produits d’entrer sur le marché de l’UE.

CCC – China Compulsory Certification, obligatoire pour les produits électriques vendus sur le marché chinois.

CQC – Certification de qualité chinoise, démontrant la conformité aux normes nationales en matière de sécurité et de performances électriques.

CNAS – China National Accreditation Service pour l’évaluation de la conformité, validant nos capacités internes de test et d’étalonnage.

Tous les transformateurs de type sec sont fabriqués et testés conformément aux normes applicables de ces certifications, garantissant des performances fiables, une qualité constante et une acceptation fluide du projet.

Foire aux questions

Q1 : Quelle est la principale différence entre les transformateurs de type sec et les transformateurs immergés dans l'huile ?

R : Les transformateurs de type sec utilisent des enroulements encapsulés dans de la résine époxy avec refroidissement par air, ne contenant aucune huile isolante. Ils sont ignifuges, ne nécessitent aucun entretien et conviennent à une installation intérieure. Les transformateurs immergés dans l'huile utilisent de l'huile isolante pour le refroidissement et nécessitent des vidanges d'huile périodiques, ce qui les rend plus adaptés aux applications extérieures. Les transformateurs de type sec sont le choix préféré pour les environnements intérieurs soumis à des exigences strictes en matière de sécurité incendie, tels que les centres commerciaux, les hôpitaux et les immeubles de bureaux.

Q2 : Ce transformateur peut-il être installé directement à l’intérieur sans salle de transformateur séparée ?

R : Oui. Étant donné que l'unité ne contient pas d'huile isolante et est dotée d'une isolation en résine époxy ignifuge, elle ne présente aucun risque d'incendie en cas de fuite d'huile. Il peut être installé directement dans les salles de distribution intérieures sans avoir besoin d'une salle de transformateurs coupe-feu dédiée, économisant ainsi un espace précieux dans le bâtiment.

Q3 : Comment la température du transformateur est-elle surveillée ?

R : Le transformateur est équipé d'un système de contrôle de température intelligent qui surveille les températures des enroulements en temps réel. En cas de surchauffe, le système déclenche une alarme et peut automatiquement déclencher l'unité pour éviter tout dommage, garantissant ainsi un fonctionnement sûr et fiable.

Q4 : Le transformateur de type sec ne nécessite-t-il vraiment aucun entretien ?

R : Oui. Contrairement aux transformateurs immergés dans l’huile qui nécessitent des tests périodiques de qualité de l’huile, une filtration de l’huile et des vidanges d’huile, les transformateurs de type sec ne nécessitent aucun entretien de ce type. Seules des inspections visuelles de routine et une surveillance de la température sont nécessaires, ce qui réduit considérablement les coûts d'exploitation et de maintenance à long terme.

Q5 : La capacité et la tension peuvent-elles être personnalisées ?

R : Oui. Nous prenons en charge la personnalisation de la capacité nominale (100 kVA à 3 150 kVA), de la haute tension (10 kV), de la basse tension (0,4 kV), de la tension d'impédance (4 à 6 %), du matériau d'enroulement (cuivre ou aluminium) et de l'indice de protection du boîtier (IP20, IP30, IP40) pour répondre à vos exigences spécifiques de distribution intérieure.
