Le transformateur de courant résiduel circulaire présente une structure intégrée en boucle fermée et un noyau à haute perméabilité, permettant une détection précise de courants résiduels infimes (au niveau du milliampère) avec une sortie de signal stable et une forte résistance aux interférences. La série de produits offre une large gamme de tailles d'ouverture pour s'adapter à différents diamètres de câbles et dimensions de jeux de barres.
1. Détection séquence zéro à haute sensibilité
Utilisant un matériau de noyau à haute perméabilité, le dispositif présente un circuit magnétique continu sans entrefer et une excellente linéarité de la courbe de magnétisation. Il identifie avec précision les signaux de courant résiduel de l'ordre du milliampère avec une sensibilité élevée et de faibles taux d'erreur, empêchant ainsi efficacement les fausses alarmes et les détections manquées. Avec une forte résistance aux interférences électromagnétiques externes, il maintient une sortie de signal stable et précise même dans des environnements de distribution complexes, fournissant des données fiables pour la protection contre les fuites à la terre et les systèmes d'alerte précoce en cas d'incendie.
2. Structure intégrée en boucle fermée
L'unité utilise une conception en anneau en boucle fermée avec un circuit magnétique continu, offrant une précision de mesure et une stabilité supérieures par rapport aux conceptions à noyau divisé (ouvrants). Le boîtier est moulé par injection à partir de plastique technique ignifuge et à haute résistance, tandis que l'intérieur est scellé avec un enrobage en résine époxy. Cela garantit la résistance à l'humidité, à la poussière et au vieillissement, ce qui entraîne une dérive thermique minimale et des performances constantes pendant un fonctionnement à long terme, ce qui le rend idéal pour une utilisation continue dans les armoires de distribution électrique.
3. Plage d'ouverture complète
Une grande variété de tailles d'ouverture est disponible, allant des modèles de petit calibre pour les circuits de dérivation aux modèles de grand calibre pour les lignes principales entrantes. Ils répondent à diverses exigences de câblage, notamment des câbles simples de petit calibre, plusieurs câbles de gros calibre et des jeux de barres rectangulaires. Adaptée à tous les niveaux du réseau de distribution (des branches terminales aux principales armoires d'arrivée), la série offre une sélection flexible pour répondre aux besoins d'installation spécifiques dans différents projets.

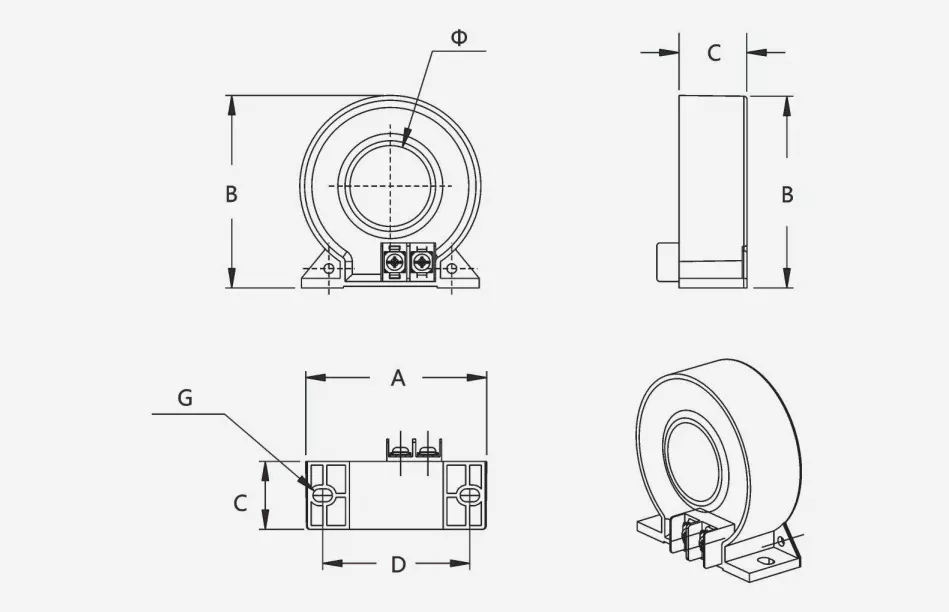

4. Conception montée sur base
Le produit dispose d'une base de montage intégrée, permettant une fixation par vis rapide et sécurisée dans les armoires de distribution électrique, garantissant une installation stable et sans oscillation. Comprend des bornes standard montées sur le côté avec un étiquetage clair pour un câblage simple et pratique. Il est directement compatible avec les détecteurs d'incendie électriques courants, les relais différentiels et les panneaux de commande de surveillance d'incendie, éliminant ainsi le besoin d'adaptateurs supplémentaires et augmentant considérablement l'efficacité de l'installation et de la mise en service.

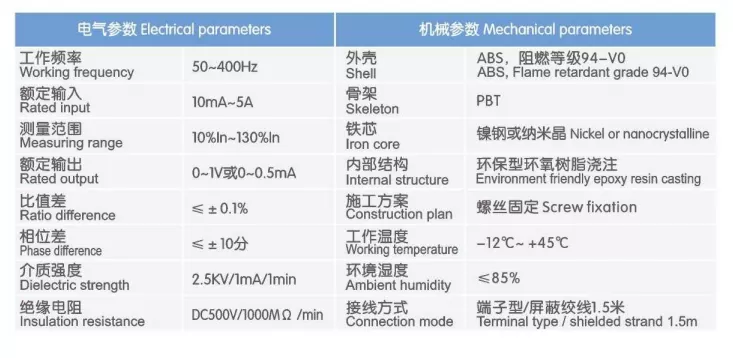

Sélectionnez le modèle de transformateur avec la taille d'ouverture appropriée en fonction des spécifications et de la quantité de câbles dans le circuit surveillé ;
Faire passer tous les conducteurs sous tension (lignes de phase + ligne neutre) du circuit à travers l'ouverture du transformateur dans le même sens ; assurez-vous strictement que le fil de terre de protection (PE) ne passe pas à travers ;
Utilisez des vis à travers la base de montage pour fixer le transformateur horizontalement sur une poutre de montage ou un panneau isolant à l'intérieur de l'armoire de distribution électrique ;
Connectez les fils de sortie secondaires au détecteur de surveillance ou au dispositif de protection conformément aux marques de polarité des bornes, en vous assurant que toutes les connexions sont sécurisées.
Pour les circuits triphasés à quatre fils, toutes les lignes triphasées et la ligne neutre doivent traverser l'ouverture simultanément et dans le même sens ; pour les circuits monophasés, la ligne de phase et la ligne neutre doivent passer ensemble ; sinon, le courant résiduel ne peut pas être détecté correctement ;
Assurer un contact fiable pour le câblage côté secondaire et éviter le fonctionnement en circuit ouvert ; éviter les chocs violents ou l'écrasement lors de l'installation pour éviter d'endommager les propriétés magnétiques du noyau de fer ;
Conçu pour l'installation d'armoires intérieures ; des mesures d’étanchéité supplémentaires sont nécessaires pour les environnements extérieurs ou humides.
Systèmes de surveillance des incendies électriques : surveillance du courant résiduel en temps réel et alarmes basées sur des seuils pour les circuits de distribution à tous les niveaux ; prévient les incendies électriques et veille au respect des règles de sécurité incendie ;
Systèmes de protection contre les fuites à la terre basse tension : s'associent à des relais différentiels pour déclencher les circuits lors de la détection de défauts de fuite, évitant ainsi les risques de choc électrique pour le personnel ;
Systèmes de surveillance de l'alimentation électrique en cas d'incendie : surveille le courant résiduel et l'état opérationnel des circuits de distribution dédiés à la sécurité incendie, garantissant ainsi une alimentation électrique fiable pour les équipements de sécurité incendie ;
Surveillance de la sécurité de la distribution d'énergie industrielle : détecte les fuites dans les lignes de production en usine et les circuits des équipements électriques, identifiant ainsi les risques de vieillissement de l'isolation ;
Distribution d'énergie intelligente pour les bâtiments : fournit des avertissements de fuite et prend en charge l'exploitation et la maintenance en toute sécurité des systèmes de distribution d'énergie dans les complexes commerciaux, les immeubles de bureaux et les communautés résidentielles.
L'ensemble de la série de transformateurs à courant résiduel circulaires est conçu et fabriqué en stricte conformité avec les normes nationales en vigueur. Chaque unité est soumise à plusieurs tests, notamment un étalonnage de précision, une tension de tenue à la fréquence industrielle et des contrôles des performances d'isolation, avant de quitter l'usine pour garantir des performances stables et fiables. Prend en charge la personnalisation non standard ; des paramètres tels que les dimensions de l'alésage intérieur, les rapports de transformation et les signaux de sortie peuvent être ajustés pour répondre à des exigences spécifiques.
Une équipe technique professionnelle fournit des conseils sur la sélection du modèle et l’assistance technique après-vente.
Comprend une garantie d'un an, garantissant la qualité du produit.
Nom du projet : Rénovation du système électrique de surveillance des incendies pour le complexe commercial « Chengdong Times Square »
Localisation : Une ville-préfecture de l'est de la Chine
Date de mise en service : juin 2025
Produits utilisés : Gamme complète de transformateurs de courant différentiels circulaires (transformateurs de courant homopolaire)
Construit en 2012, ce complexe commercial a une superficie totale d'environ 72 000 m², comprenant un supermarché au sous-sol et quatre étages de zones de vente au détail et de restauration, avec un total de 326 circuits de distribution d'énergie. En raison de son âge, le système de distribution d'origine ne disposait pas de dispositifs standardisés de surveillance du courant résiduel ; il s'appuyait uniquement sur le disjoncteur différentiel du circuit d'arrivée principal (ELCB) pour le déclenchement sur défaut, ce qui rendait impossible la fourniture d'alertes précoces ou l'identification précise des emplacements de défaut.
Au cours de la saison des pluies 2024, le centre commercial a connu plusieurs déclenchements inexpliqués du disjoncteur principal en raison de fuites à la terre. Le dépannage nécessitait de couper l'alimentation des circuits un par un pour les tests, ce qui prenait plus de quatre heures par incident, ce qui perturbait gravement les opérations commerciales normales. De plus, les autorités locales d'incendie ont noté lors d'une inspection annuelle que le projet ne répondait pas aux exigences obligatoires de la norme GB 14287.2-2014 (Systèmes de surveillance des incendies électriques – Partie 2 : Détecteurs de surveillance des incendies électriques à courant résiduel) et ont imposé des mesures correctives dans un délai spécifié.
Par conséquent, les propriétaires du projet ont lancé une modernisation complète du système électrique de surveillance des incendies en 2025. Des transformateurs de courant résiduel circulaires ont été installés sur tous les circuits de sortie de distribution basse tension, intégrés à des détecteurs électriques de surveillance des incendies et à un système de surveillance back-end, permettant une surveillance du courant résiduel en temps réel, des alertes de dépassement de seuil et la localisation des défauts sur tous les circuits.
Manque de surveillance du courant résiduel à plusieurs niveaux ; incapacité à fournir des alertes précoces sur les dangers potentiels. Le système d'origine offrait une protection contre les fuites à la terre uniquement au niveau de la ligne d'arrivée principale, sans aucun dispositif de détection de courant résiduel sur les circuits de dérivation. Les dangers tels que le vieillissement de l’isolation et les fuites d’équipement n’ont pas pu être détectés à temps ; les problèmes n'étaient identifiés qu'une fois qu'un défaut s'était aggravé au point de déclencher le disjoncteur, ce qui entraînait un retard important dans la prévention et le contrôle des risques. Les défauts de fuite cachés sont difficiles à localiser, ce qui entraîne une efficacité de dépannage extrêmement faible. Les centres commerciaux disposent de nombreux circuits de distribution d’énergie et d’un câblage complexe ; lorsqu'un défaut de fuite se produit, le dépannage nécessite de couper l'alimentation des circuits un par un. Un seul défaut prend en moyenne plus de quatre heures à être résolu. Les pannes de courant fréquentes perturbent gravement les opérations des magasins, et les locataires de produits alimentaires et de boissons ont subi à plusieurs reprises des pertes dues à la détérioration des ingrédients.
Le non-respect des normes d’acceptation en matière de sécurité incendie présente des risques réglementaires. Les réglementations actuelles en matière de sécurité incendie imposent l'installation de dispositifs électriques de surveillance des incendies basés sur le courant résiduel dans les lieux commerciaux densément peuplés. Le système d'origine ne disposait pas de cette fonction – un défaut critique pour l'acceptation de la sécurité incendie – créant un risque de fermeture forcée pour rectification.
Le vieillissement du câblage exacerbe les risques de fuite. Le bâtiment est en activité depuis plus d'une décennie et l'isolation de certains câbles a vieilli ou a été endommagée par l'humidité. Le risque de fuite est particulièrement aigu dans la zone souterraine du supermarché en raison d'une humidité élevée, créant un risque potentiel d'incendie.

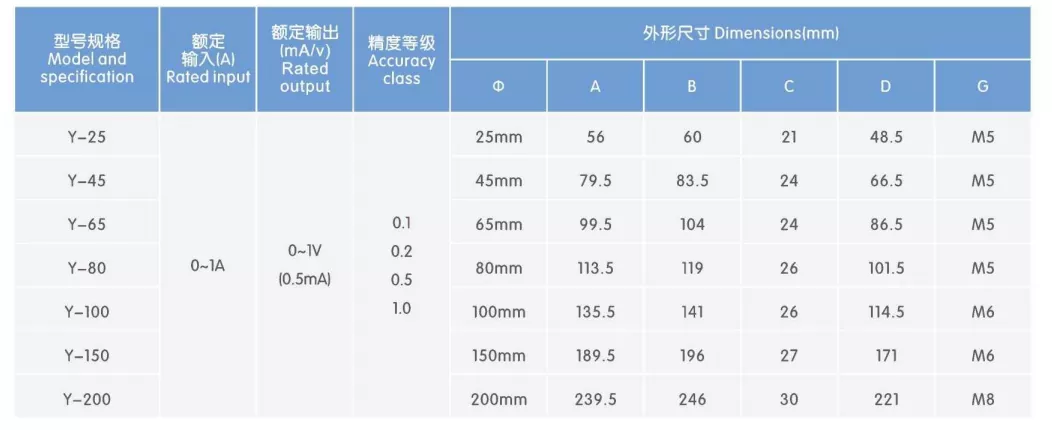

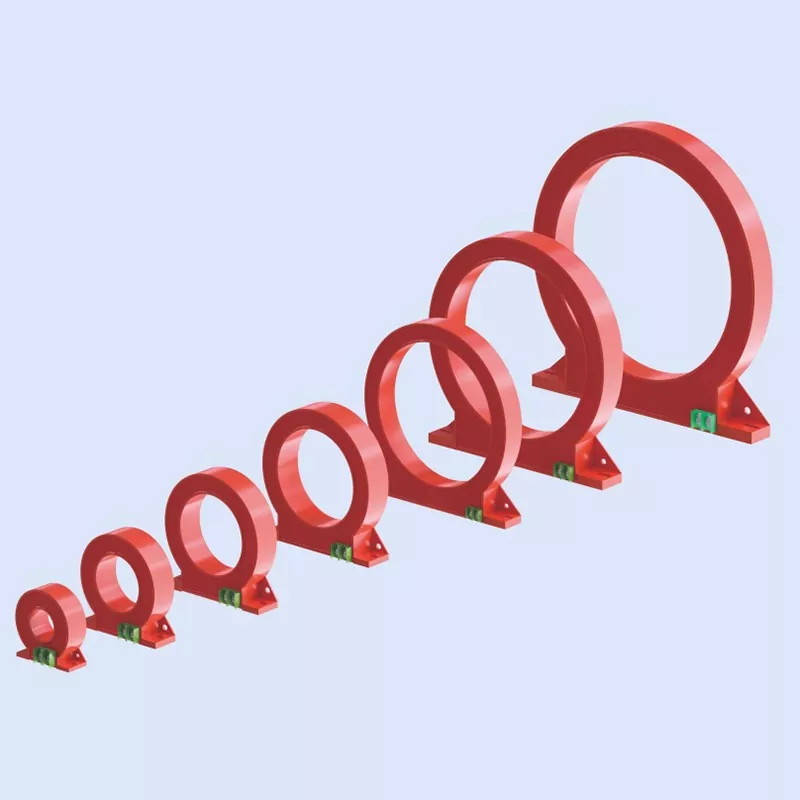

Pour garantir une couverture complète du circuit, six spécifications de transformateurs de courant résiduels circulaires (basées sur le diamètre intérieur) ont été sélectionnées, adaptées aux spécifications des câbles et aux types de charge des différents circuits. Les principes de conception de base comprennent :
Principe de mesure homopolaire : toutes les lignes de phase et la ligne neutre traversent l'ouverture du transformateur dans la même direction. En fonctionnement normal, la somme vectorielle est nulle ; lorsqu'une fuite se produit, le courant résiduel induit un signal qui est transmis au détecteur de surveillance.
Seuils d'alarme à plusieurs niveaux : le seuil d'alarme est défini sur 300 mA pour les circuits terminaux et sur 1 A à 2 A pour les circuits principaux, équilibrant ainsi la nécessité d'éviter les fausses alarmes et la sensibilité requise pour une alerte précoce en cas de panne.
Conception d'isolation ignifuge : le boîtier du transformateur est constitué d'un matériau ignifuge et résistant aux hautes températures, adapté à l'environnement fermé et à haute température à l'intérieur des armoires de distribution d'énergie ; les performances d'isolation répondent aux normes de sécurité électrique basse tension.
Installation standardisée : les unités sont livrées avec une base de montage intégrée pour une fixation par vis à l'intérieur des armoires de distribution ; Les terminaux présentent une conception enfichable standard, garantissant une installation pratique et des connexions sécurisées.
Couverture complète des spécifications pour divers scénarios de câblage : la sélection s'étend des modèles de petit diamètre (φ25 mm) aux modèles de grand diamètre (φ200 mm), s'adaptant parfaitement à chaque circuit, des lignes secondaires d'éclairage aux lignes principales entrantes. L'approvisionnement standardisé élimine le besoin de fabrication sur mesure, raccourcissant ainsi la période de construction. Précision de mesure stable et faible taux de fausses alarmes : l'utilisation d'un noyau toroïdal à haute perméabilité avec des enroulements uniformément répartis garantit une excellente linéarité dans la mesure du courant résiduel et une détection précise des signaux à faible courant. Les données post-mise en service montrent un taux de précision des alarmes supérieur à 96 %, sans aucun cas de fausses alarmes fréquentes perturbant la consommation électrique normale.
Installation pratique avec une interruption de courant minimale : la conception de traversée combinée à un montage sur base permet une installation en mettant uniquement hors tension le circuit spécifique concerné ; le temps d'installation moyen par transformateur est d'environ 15 minutes. L'ensemble du projet a été achevé en seulement 12 jours, bien avant la date prévue, minimisant ainsi l'impact sur les opérations commerciales du centre commercial.
Ignifuge et résistant aux températures élevées, adapté aux environnements d'armoires difficiles : le boîtier est en plastique technique ignifuge, tandis que le noyau et les enroulements sont encapsulés dans une résine époxy pour une protection contre l'humidité. L'unité maintient les performances d'isolation et la précision des mesures sans dégradation pendant un fonctionnement à long terme dans l'environnement fermé à haute température (supérieure à 40 °C) des armoires de distribution électrique.
Intégration avec les systèmes backend pour l'exploitation et la maintenance visuelle : les signaux de sortie du transformateur alimentent les détecteurs électriques de surveillance d'incendie et se regroupent au niveau du système backend de la salle de contrôle d'incendie. Cela permet une surveillance en temps réel des valeurs de courant résiduel pour chaque circuit ; si les limites sont dépassées, une alarme contextuelle automatique affiche l'emplacement spécifique du circuit, permettant au personnel O&M d'identifier immédiatement le défaut.
Réussite avec succès de l'inspection de réception spécialisée en matière de sécurité incendie : suite à la modernisation, le système a passé avec succès l'inspection de réception spécialisée de l'agence locale de secours en cas d'incendie pour la sécurité incendie électrique. Les fonctions de surveillance du courant résiduel, la logique d'alarme et les systèmes de protection graduée sont tous conformes à la norme GB 14287, résolvant ainsi entièrement les problèmes de conformité antérieurs.
Amélioration significative de l'efficacité de l'alerte précoce et de la localisation des pannes : à la fin de 2025, le système avait émis des alertes précoces pour 27 cas de courant résiduel excessif (19 causés par des défauts d'isolation dans les équipements des locataires et 8 par l'humidité ou le vieillissement du câblage). Le personnel O&M peut identifier les défauts directement en fonction du circuit en alarme ; le temps moyen de dépannage a été réduit à moins de 20 minutes, ce qui représente une augmentation de l'efficacité de 85 %.
Gestion en boucle fermée des risques d'incendie électrique : tous les risques de fuite ont été corrigés avant tout déclenchement de circuit. Depuis la rénovation, il n'y a eu aucune panne de courant imprévue causée par des fuites, et les risques de fuite liés à l'humidité dans la zone souterraine du supermarché ont été efficacement contrôlés, ce qui a entraîné aucun accident de sécurité électrique tout au long de l'année. Les coûts d'exploitation et de maintenance sont considérablement réduits ; il n'est pas nécessaire de procéder à un dépannage manuel, circuit par circuit, des défauts de fuite, minimisant ainsi les pertes des commerçants causées par les pannes de courant et réduisant les dépenses d'inspection manuelle. L'équipement fonctionne de manière stable, sans dommage ni dérive du signal, nécessitant un minimum d'entretien.
Le transformateur de courant résiduel circulaire sert de composant de détection principal dans les systèmes électriques de surveillance des incendies et est largement applicable à divers environnements de distribution d'énergie basse tension, notamment les bâtiments commerciaux, les complexes résidentiels, les installations industrielles et les sites municipaux. Utilisant le principe de mesure homopolaire par transmission, il détecte avec précision les signaux de fuite infimes dans les circuits, permettant la détection précoce, l'avertissement et la résolution des risques potentiels d'incendie électrique.
Grâce à une sélection complète de modèles, une installation standardisée et une intégration systématique, ce projet a démontré la grande adaptabilité et la fiabilité des transformateurs à courant résiduel circulaires dans la rénovation de complexes commerciaux vieillissants, prouvant qu'ils sont des composants essentiels pour l'amélioration de la sécurité incendie dans les systèmes de distribution d'énergie basse tension.
